Image Access Bookeye 4 Handbuch

Setup handbuch
Vorschau ausblenden Andere Handbücher für Bookeye 4:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
D.3.6.3
Setup Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Image Access Bookeye 4

Inhaltszusammenfassung für Image Access Bookeye 4

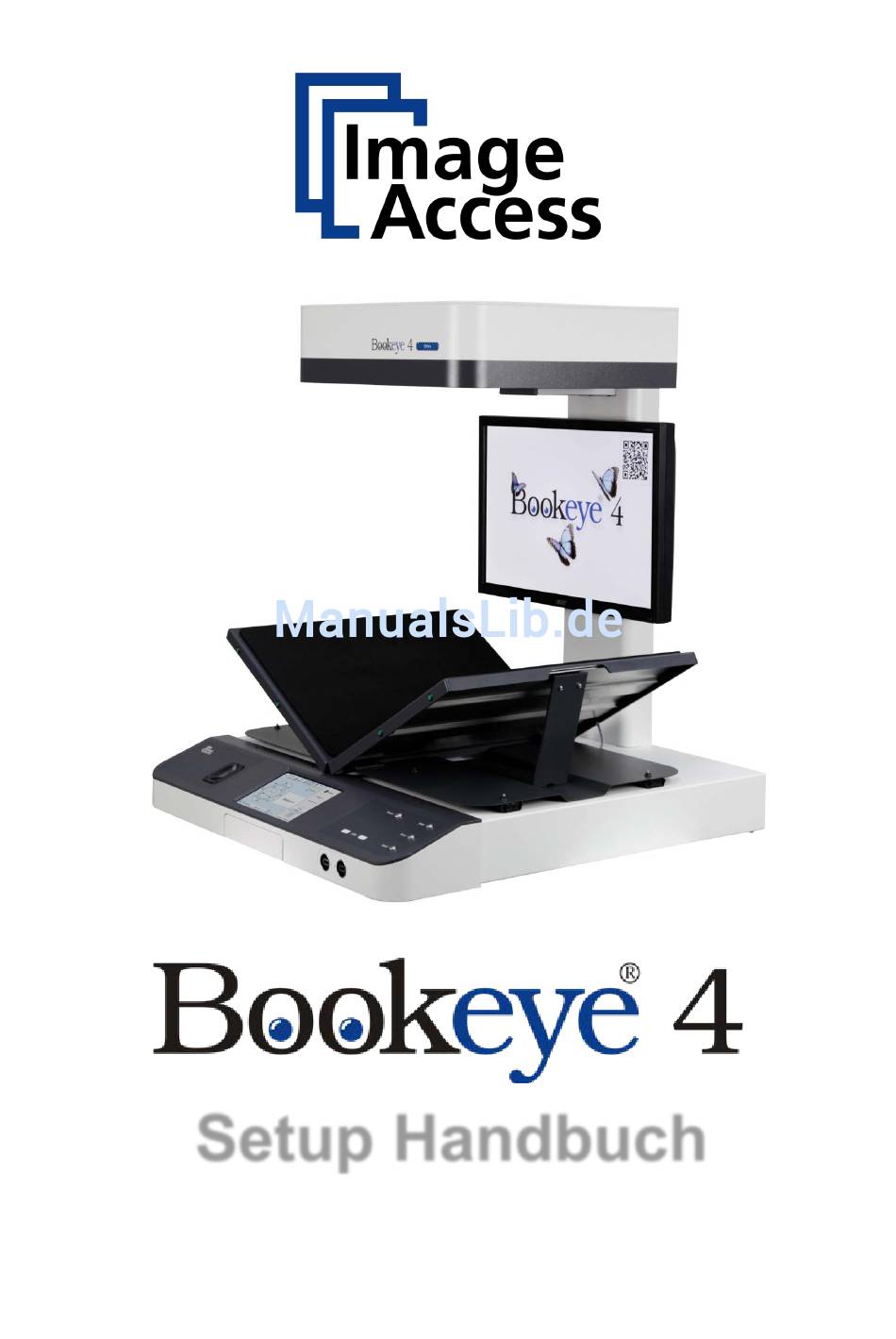

  • Seite 1 D.3.6.3 Setup Handbuch...

  • Seite 2: Inhaltsverzeichnis, Teil

    File: BE4-V2B_Setupanleitung_D2.docx...

  • Seite 3: Inhaltsverzeichnis, Teil

    Scan2Net® ist ein eingetragenes Warenzeichen von Image Access. Alle anderen Warenzeichen sind Eigentum ihrer jeweiligen Inhaber. Image Access behält sich das Recht vor, jederzeit und ohne weitere Mitteilung das Produkt, die Produktspezifikation und die Dokumentation zu ändern. Die aktuellste Version der Handbücher zu diesem Produkt finden Sie auf der Internetseite www.imageaccess.de...

  • Seite 4: Vorwort

    Falls Sie nach dem Lesen dieses Handbuchs noch Fragen zur Hardware oder zur integrierten Software haben, wenden Sie sich bitte an Ihren Fachhändler oder direkt an Image Access. Unsere Support-Spezialisten beraten Sie und helfen Ihnen gerne weiter. Den Image Access Support erreichen Sie über die Image Access Internetseite.

  • Seite 5: Informationen Zu Dieser Anleitung

    Informationen zu dieser Anleitung Setup Handbuch Das Setup Handbuch ist für technische Mitarbeiter konzipiert, die über Kenntnisse in der Mechanik und Software verfügen. Viele Händler bieten eine Installation vor Ort an, so dass große Teile des Setup Handbuchs für den Nichttechniker von geringer Relevanz Bookeye ®...

  • Seite 6: Versionsübersicht

    Versionsübersicht Version Veröffentlicht Inhalt/Änderungen/Ergänzungen Februar 2011 Erste Ausgabe April 2011 Anpassungen an aktuelle Firmware Version. Juni 2011 Kapitel C.7 „Scan CSTT“ durch „User Preset“ ersetzt. Kapitel C.8 Firmware Update hinzugefügt. September 2011 Neu: Kapitel C.9: Passwort ändern. November 2011 Aktualisierung der technischen Daten, Kapitel C.8 ergänzt. Januar 2013 Zusätzlicher Teilbereich...

  • Seite 7: Inhaltsverzeichnis

    Komponentenübersicht ................21 B.2.1 Anschlussbuchsen an der Rückseite B.2.2 Spannungsversorgung anschließen B.2.3 Bookeye 4 aus dem Stand-by Modus starten B.2.4 Bookeye 4 ausschalten C Das Setup Menü ------------------------------------------------------------- 25 Sprache des Touchscreens umschalten ........... 26 Weißabgleich .................... 27 Fokus- und Scanbereich ................28 C.3.1...
  • Seite 8 Inhaltsverzeichnis, Teil 2 D Poweruser Ebene ------------------------------------------------------------ 37 Hauptmenü ....................40 D.1.1 Navigation durch die Menüs Geräteinformationen ................42 D.2.1 Geräteinfo D.2.2 Betriebszähler Basiseinstellungen ................... 43 D.3.1 Benutzereinstellungen D.3.1.1 Sprachauswahl D.3.1.2 Energiesparmodus D.3.1.3 Lautstärke D.3.1.4 Fußschalter D.3.1.5 Glasplatte D.3.1.6 Bildschirm D.3.1.7 Beginn der Seitenteilung D.3.1.8...
  • Seite 9 Inhaltsverzeichnis, Teil 3 D.3.6 Vorlagen D.3.6.1 Ausschluss von Variablen beim Scannen im Stapelmodus D.3.6.2 Netzwerkdrucker D.3.6.3 FTP Server D.3.6.4 Mail Server D.3.6.5 SMB Einstellungen D.3.6.6 Webdienst Einstellungen D.3.6.7 USB Speichergerät Einstellungen D.3.6.8 Metadaten D.3.6.9 PDF Dokument D.3.6.10 LDAP Verzeichnisdienst konfigurieren Aktualisierungen &...
  • Seite 10 Inhaltsverzeichnis, Teil 4 Administrative Einstellungen ..............126 D.6.1 Zielrechner aufwecken D.6.2 Statusbenachrichtigung D.6.3 Passwort ändern D.6.4 Einstellungen exportieren D.6.5 Einstellungen importieren D.6.6 Webanwendung sperren D.6.7 Webanwendung entsperren D.6.8 Disclaimertext bearbeiten Rücksetzungen & Standardwerte............132 D.7.1 Standardwerte speichern D.7.2 Auf Werkswerte rücksetzen D.7.3 Auf Standardwerte rücksetzen D.7.4...
  • Seite 11 Abbildung 3: Scanner außerhalb der Transportbox ............19 Abbildung 4: Scanner auf Einschub .................20 Abbildung 5: Einschub mit Zubehör .................20 Abbildung 6: Komponenten des Bookeye 4 Scanners ............21 Abbildung 7: Anschlussbuchsen und Schalter auf der Rückseite ........22 Abbildung 8: Setup Menü aktivieren .................25 Abbildung 9: Startbild Setup-Menü...
  • Seite 12 Abbildungsverzeichnis, Teil 2 Abbildung 36: Fußschalter wählen .................. 46 Abbildung 37: Funktion des Fußschalters wählen ............46 Abbildung 38: Anzeige der Parameter bei installierter Glasplatte ........47 Abbildung 39: Einstellungen für Monitor ................48 Abbildung 40: Auswahl der Startseite bei der Seitenteilung ..........49 Abbildung 41: Liste der verfügbaren Löschmethoden ............
  • Seite 13 Abbildungsverzeichnis, Teil 3 Abbildung 71: Liste der Vorlagen für SMB Einstellungen ..........82 Abbildung 72: SMB-Einstellungen ..................82 Abbildung 73: Liste der Vorlagen für Webdienst Einstellungen ........84 Abbildung 74: Webdienst Einstellungen ................85 Abbildung 75: Liste der Vorlagen für USB-Einstellungen ..........88 Abbildung 76: USB-Einstellungen ..................88 Abbildung 77: Liste der Vorlagen für Metadaten ..............90 Abbildung 78: Eingabemaske für Metadaten ..............91 Abbildung 79: Liste der Vorlagen für PDF-Dokument ............92...
  • Seite 14 Abbildungsverzeichnis, Teil 4 Abbildung 106: Startbild Lasermessung ................ 112 Abbildung 107: Ergebnis Lasermessung, Schritt 1 ............112 Abbildung 108: Lasermessung 2, optionale Messung ............ 113 Abbildung 109: Ergebnis Lasermessung, Schritt 2 ............113 Abbildung 110: Testvorlage in der Mitte der Scanfläche ..........114 Abbildung 111: Ergebnisse des Weißabgleichs .............

  • Seite 15: A Sicherheit Und Prüfzeichen

    Sicherheit und Prüfzeichen Sicherheit Lesen und beachten Sie unbedingt die Sicherheitshinweise! Die Sicherheitshinweise dienen Ihrem Schutz und Ihrer Sicherheit. Beachten Sie die Sicherheitshinweise, um Beschädigungen des Gerätes zu vermeiden! A.1.1 Kennzeichnung von Sicherheitshinweisen Sicherheitshinweise werden durch ein vorangestelltes Warnzeichen gekennzeichnet. Neben dem Warnzeichen finden Sie eine Beschreibung der Gefahrenart.

  • Seite 16: A.2 Sicherheitsmaßnahmen

    Scanner beschädigen. Sollte dies passieren, schalten Sie den Scanner sofort aus und ziehen Sie das Spannungsversorgungskabel aus der Netzsteckdose. Informieren Sie den technischen Support von Image Access. 6. Führen Sie keine Objekte in das Gehäuse ein. Dies darf nur unter Anleitung durch den technischen Support von Image Access erfolgen.

  • Seite 17: A.3 Allgemeine Information

    Allgemeine Information Diese Setupanleitung beschreibt die Einstellungen und Funktionen anhand eines mit allen Optionen ausgestatteten Gerätes. Abweichungen zu Geräten mit einem anderen Ausstattungsumfang sind daher möglich. Prüfzeichen Bookeye ® 4 Scanner erfüllt die Anforderungen der folgenden Normen: IEC 60950-1, International Safety Standard for Information Technology Equipment UL 60950-1, Safety of Information Technology Equipment (Norm für USA) CAN/CSA C22.2 No.60950-1, Safety for Information Technology Equipment (Norm für Kanada)

  • Seite 18: B Hardware

    Hardware Lieferumfang Bookeye 4 Scanner wird in einer hölzernen Transportbox geliefert. Aufgrund des ® Gewichts sollte die Transportbox immer von mindestens zwei Personen bewegt werden. Empfehlenswert ist die Verwendung eines geeigneten Transportgerätes, zum Beispiel eines Handhubwagens. Abbildung 1: Transportbox geöffnet Zusätzlich zum Scanner enthält die Transportbox noch die folgenden Zubehörteile: 1.

  • Seite 19: B.1.1 Scanner Auspacken

    B.1.1 Scanner auspacken In der Transportbox steht der Scanner auf einem Einschub aus stabilem Kartonmaterial. Speziell geformte Schaumstoffelemente halten den Scanner an seiner Position. Das Innere der Transportbox ist durch eine dünne Holzplatte (Abbildung 2, Bilddetail 2) unterhalb des Kamerakopfes in zwei Teile unterteilt. Diese Holzplatte bleibt in der Transportbox.

  • Seite 20: Abbildung 4: Scanner Auf Einschub

    Heben Sie den Scanner von dem Einschub und stellen Sie ihn auf eine geeignete Unterlage, z.B. einen Tisch. Die Tragfähigkeit der Unterlage sollte mindestens das Doppelte des Scannergewichts betragen. Abbildung 4: Scanner auf Einschub Entfernen Sie anschließend die Kunststoffbeutel von Kamerakopf und Scannerunterteil. Der TFT-Monitor ist durch eine Schaumstoffmatte geschützt.

  • Seite 21: B.2 Komponentenübersicht

    Komponentenübersicht Abbildung 6: Komponenten des Bookeye 4 Scanners Bookeye 4 Scanners sind in Abbildung 6 ® Einige der wichtigsten Komponenten des gekennzeichnet. Auf diese Komponenten wird in diesem Handbuch Bezug genommen. Die Komponenten sind: 1. Kamerakopf. Enthält die Kamera, den Linienlaser und die Lampen.

  • Seite 22: Anschlussbuchsen An Der Rückseite

    B.2.1 Anschlussbuchsen an der Rückseite Abbildung 7 zeigt die Anschlüsse auf der Rückseite des Scanners. Die Anschlüsse werden nachfolgend beschrieben. Abbildung 7: Anschlussbuchsen und Schalter auf der Rückseite Bookeye ® 1. Hauptschalter. Schalten Sie den Hauptschalter in Position I, um den in den Stand-by Modus zu bringen.

  • Seite 23: B.2.2 Spannungsversorgung Anschließen

    B.2.2 Spannungsversorgung anschließen Bevor Sie den Scanner mit dem externen Netzteil verbinden und das Netzteil an die Spannungsversorgung anschließen, prüfen Sie die folgenden Punkte: Stellen Sie sicher, dass die Netzsteckdose in einem einwandfreien, betriebssicheren Zustand ist. Stellen Sie sicher, dass die Netzsteckdose mit einer Sicherung mit den richtigen Werten abgesichert ist.

  • Seite 24: Bookeye 4 Aus Dem Stand-By Modus Starten

    B.2.3 Bookeye 4 aus dem Stand-by Modus starten Drücken Sie den rot beleuchteten „Power“ Schalter im Bedienpult, um den Scanner aus dem Stand-by Modus zu starten. Die Farbe des Symbols im Schalter wechselt von Rot zu Blau. Nach dem Start führt der Scanner die Systemtests aus und überprüft alle Systemkomponenten.

  • Seite 25: C Das Setup Menü

    Das Setup Menü Bookeye 4, das über den Touchscreen gesteuert wird, können ® Im Setup-Menü des Einstellungen verschiedener Parameter angepasst und automatisierte Messvorgänge gestartet werden. Um in das Setup-Menü zu wechseln, tippen Sie zehnmal schnell aufeinanderfolgend auf den Bereich der Datums-/Zeitanzeige rechts unten im Touchscreen. Hier zehnmal schnell aufeinanderfolgend tippen.

  • Seite 26: Sprache Des Touchscreens Umschalten

    Sprache des Touchscreens umschalten Klicken Sie im Startbild des Setup-Menüs auf Address. Dadurch wird die Anzeige der Titelzeile nach links verschoben. Klicken Sie dann auf User Settings. Die aktuell gewählte Sprache zur Anzeige der Menüs wird angezeigt. Abbildung 11: Setup Menü, Auswahl der "User Settings" Klicken Sie auf den Auswahlpfeil.

  • Seite 27: C.2 Weißabgleich

    Weißabgleich Mithilfe der Weißabgleichfunktion werden Änderungen der Beleuchtungssituation am Aufstellort des Scanners ausgeglichen. Bookeye ® 4 Scanner ist ein offenes System, so dass Änderungen beim Umgebungslicht Einfluss auf das Scanergebnis haben können. Nach dem Wechsel in das Setup-Menü wird das Startbild angezeigt. Abbildung 13: Weißabgleich Das Startbild ist identisch mit dem Untermenü...

  • Seite 28: Fokus- Und Scanbereich

    Fokus- und Scanbereich Abbildung 14: Menü Fokus- und Scanbereich Das Menü Fokus- und Scanbereich umfasst Mess- bzw. Einstellfunktionen. Nach dem Antippen eines Tastenfeldes wechselt das Bild im Touchscreen. Es zeigt die Position der Buchwippenplatten und die Position der zu verwendenden Testvorlage. C.3.1 Autofokus Scan Start...

  • Seite 29: C.3.2 Laser Check

    C.3.2 Laser Check Abbildung 16: Laser Check Testvorlage Schließen Sie die Buchwippenplatten für diese Messung. Die Testvorlage BE4-Z-V2-A muss wie auf dem Touchscreen gezeigt auf der Buchwippe positioniert werden. Die Markierungen in der Mitte der Längsseite der Testvorlage sollten durch die vertikale Laserlinie abgedeckt sein.

  • Seite 30: C.4 Testsuite

    Testsuite Abbildung 17: Testsuite Im Menü Testsuite erhalten Sie Statusmeldungen zu folgenden Parametern: Fußschalterstatus: Aktiv = Fußschalter angeschlossen Inaktiv = Kein Fußschalter angeschlossen Temperatur der CPU Kerne (Anzahl abhängig vom verwendeten Prozessor) Weitere Parameter können je nach Konfiguration variieren, zum Beispiel: •...

  • Seite 31: C.5 Ip Adresse

    IP Adresse Abbildung 18: IP Adresse eingeben Zur Eingabe oder Änderung der Werte von IP Adresse, Gateway oder Netzmaske tippen Sie auf die Zahlen in der jeweiligen Zeile. Tippen Sie in der Zeile auf die gewünschte Position, um die Schreibmarkierung (Cursor) zu positionieren.

  • Seite 32: C.6 Benutzereinstellungen

    Benutzereinstellungen Abbildung 19: Benutzereinstellungen In diesem Menü werden Inhalt und Umfang der Menüs der Hauptebene definiert. Sprachauswahl: Die aktuell gewählte Sprache wird angezeigt. Um eine andere Sprache für die Menüs in der Hauptebene zu wählen, tippen Sie auf den Auswahlpfeil. Eine Liste mit den verfügbaren Sprachen öffnet.
  • Seite 33 Display Standby nach Definiert die Zeit der Inaktivität bis der externe Monitor und der Touchscreen in den Standby- Modus wechseln. Drücken des Ein-/Ausschalters oder Berühren des Touchscreens beendet den Standby- Modus. Bildschirmschoner nach Definiert die Zeit der Inaktivität bis der Bildschirmschoner aktiviert wird.

  • Seite 34: C.6.1 Change Gui

    C.6.1 Change GUI Abbildung 20: Presets zur Auswahl Das Change GUI Menü zeigt alle Presets. Als Standard sind die Presets Easy und Expert definiert. Abbildung 20 zeigt als Beispiel das zusätzliche Preset Selektiv. Bei der Auswahl des Presets DefaultApp wechselt das Touchscreen zum Startbild und zeigt die Standardauswahl mit Applikation und S2N Applikation.

  • Seite 35: Zeit Und Datum

    Zeit und Datum Abbildung 22: Menü Zeit und Datum Um die Zeit- oder Datumseinstellung zu ändern, tippen Sie auf die Zahlen in der jeweiligen Zeile. Tippen Sie in der Zeile auf die gewünschte Position, um die Schreibmarkierung (Cursor) zu positionieren. Zum Löschen eines Zeichens positionieren Sie den Cursor rechts von dem Zeichen.

  • Seite 36: C.8 User Preset

    User Preset Abbildung 23: Menü User Preset Bei Auslieferung des Scanners stehen zwei Presets zur Auswahl. Easy Enthält die Grundelemente der Kiosk-Applikation. Bei diesem Preset können nur wenige Scanparameter verändert werden. Expert Dieses Preset enthält alle Elemente der Kiosk-Applikation und ermöglicht die Anpassung aller Scanparameter.

  • Seite 37: D Poweruser Ebene

    Poweruser Ebene Um auf die Poweruser Ebene zuzugreifen, starten Sie Ihren Browser und geben Sie die IP-Adresse des Scanners ein. Abbildung 24: Startbild der Scan2Net Oberfläche Bei Auslieferung ist die englischsprachige Bedienoberfläche aktiviert. Die Sprache der Bedienoberfläche kann mit wenigen Mausklicks geändert werden. Klicken Sie auf Setup Device.

  • Seite 38: Abbildung 26: Log-In Menü Der Poweruser Ebene

    Klicken Sie auf Poweruser. Abbildung 26: Log-in Menü der Poweruser Ebene Geben Sie in die Eingabefelder User Name und Password jeweils Poweruser ein. Beachten Sie die Groß-/Kleinschreibung! Klicken Sie auf Apply , um die Eingabe abzuschließen. Klicken Sie im nächsten Fenster im Bereich Base Settings auf User Settings .

  • Seite 39: Abbildung 28: Liste Der Verfügbaren Sprachen

    Klicken Sie auf den Link Language Selector. Klicken Sie im folgenden Fenster auf den Auswahlpfeil neben der Zeile Language … Abbildung 28: Liste der verfügbaren Sprachen …und wählen Sie deutsch aus der Liste. Die Auswahlliste schließt; danach werden alle Inhalte in deutscher Sprache angezeigt. Abbildung 29: Setup-Menü...

  • Seite 40: D.1 Hauptmenü

    Hauptmenü Das Hauptmenü der Ebene Poweruser schließt alle Bereiche der Ebene User ein. Abbildung 30: Hauptmenü Poweruser Ebene Es ist in sechs Sektionen unterteilt, die jeweils weitere Untermenüs enthalten. Überschriften kennzeichnen die Sektionen, wie z.B. Geräteinformationen. Die Sektionen sind nach der zu erwartenden Häufigkeit der Zugriffe angeordnet. Sektionen mit häufigem Zugriff befinden sich im oberen Teil, Sektionen mit geringerer Priorität befinden sich im unteren Bereich.

  • Seite 41: Navigation Durch Die Menüs

    D.1.1 Navigation durch die Menüs Am unteren Rand jedes Browserfensters werden immer drei Elemente angezeigt. Nutzerabmeldung Klicken Sie auf diese Schaltfläche um zum Startbild (Abbildung 24) zurückzukehren. angemeldete User wird automatisch abgemeldet. Gerät einstellen Wechselt zur Auswahl der Ebenen (Abbildung 25), behält jedoch den angemeldeten User bei.

  • Seite 42: D.2 Geräteinformationen

    Geräteinformationen Die Sektion Geräteinformation enthält Basisinformationen zum Scanner. Sie ist in zwei Bereiche unterteilt. D.2.1 Geräteinfo Geräteinfo listet in einer Linkliste Hardware- und Softwarekomponenten des Scanners auf. Klicken Sie auf den jeweiligen Link, um die gewünschte Information zu erhalten. Abbildung 31: Geräteinfo D.2.2 Betriebszähler Zeigt den Scan- und Startzähler, die Betriebszeit von Gerät und Lampen sowie die...

  • Seite 43: D.3 Basiseinstellungen

    Basiseinstellungen Die Sektion Basiseinstellungen enthält die Basisparameter des Scanners. D.3.1 Benutzereinstellungen Die Basiseinstellungen sind in weitere Bereiche aufgeteilt. Beim Anklicken Basiseinstellungen wird Startbild Auswahl Energiesparmodus angezeigt. Die nachfolgende Beschreibung beginnt mit der Sprachauswahl, das heißt in der Reihenfolge von links nach rechts. D.3.1.1 Sprachauswahl Verwenden Sie Sprachauswahl, um die Sprachen für die Bedienoberfläche und für die OCR-Erkennung festzulegen.

  • Seite 44: D.3.1.2 Energiesparmodus

    D.3.1.2 Energiesparmodus Verwenden Sie Energiesparmodus, um die Zeiten einzustellen, nach denen der Standby- Modus bzw. der Bildschirmschoner aktiviert werden. Klicken Sie auf den Link Energiesparmodus. Abbildung 34: Parameter mit Energiesparmodus Klicken Sie auf den Auswahlpfeil, um die Liste der verfügbaren Werte zu öffnen. Die Anzahl der möglichen Werte hängt von dem gewählten Parameter ab.

  • Seite 45: D.3.1.3 Lautstärke

    D.3.1.3 Lautstärke Verwenden Sie die Funktion Lautstärke, um die Höhe der Lautstärke über die integrierten Lautsprecher einzustellen. Abbildung 35: Grafische Darstellung der eingestellten Lautstärke Die eingestellte Lautstärke wird durch eine Grafik angezeigt. Klicken Sie auf den Prozentwert, um die Höhe der Lautstärke zu verändern. Die Farbe der Grafik verändert sich in Anhängigkeit von der gewählten Lautstärke.

  • Seite 46: D.3.1.4 Fußschalter

    D.3.1.4 Fußschalter Verwenden Sie die Funktion Fußschalter, um die Aktion beim Betätigen des Fußschalters zu definieren. Abbildung 36: Fußschalter wählen An der Rückseite des Scanners gibt es eine Buchse zum Anschluss eines Fußschalters (Abbildung 7, # 4). Das Symbol für den zweiten Fußschalter (FS-2) wird zurzeit nicht verwendet.

  • Seite 47: D.3.1.5 Glasplatte

    D.3.1.5 Glasplatte Ab Firmware Version 6.x verfügbar. Abbildung 38: Anzeige der Parameter bei installierter Glasplatte Ist die optional erhältliche Glasplatte installiert, werden hier alle Einstellungen angezeigt, die in Verbindung mit der Glasplatte verfügbar sind. Setup Handbuch Seite 47...

  • Seite 48: D.3.1.6 Bildschirm

    D.3.1.6 Bildschirm Verwenden Sie die Funktion Bildschirm, um die Auflösung des externen Monitors zu definieren und um ein ICC Profil zu wählen. Abbildung 39: Einstellungen für Monitor Bookeye ® 4 Scanner gehört ein externer TFT-monitor mit einer Zum Lieferumfang des Auflösung von 1366 x 768 Punkten.

  • Seite 49: D.3.1.7 Beginn Der Seitenteilung

    D.3.1.7 Beginn der Seitenteilung Verwenden Sie die Funktion Beginn der Seitenteilung, um die Seite zu definieren, die zuerst angezeigt wird, wenn die Funktion Bild teilen in der Scan2Net Bedienoberfläche auf Auto gesetzt wurde. Weitere Information finden Sie in der Bedienungsanleitung im Kapitel Eigenschaften  Bild teilen.

  • Seite 50: D.3.1.8 Sicheres Löschen

    D.3.1.8 Sicheres löschen Ab Firmware Version 6.x verfügbar. Verwenden Sie die Funktion Sicheres löschen, um die Methode zu wählen, die für das sichere Löschen von Dateien im Speicher des Scanners verwendet werden soll. Abbildung 41: Liste der verfügbaren Löschmethoden Klicken Sie auf den Auswahlpfeil, um die Liste zu öffnen. Wählen Sie durch Anklicken die Löschmethode, die verwendet werden soll.

  • Seite 51: D.3.1.10 Kioskanwendung

    D.3.1.10 Kioskanwendung Verwenden Sie die Funktion Kioskanwendung, um festzulegen, ob und welche Auswahl der Scanner nach dem Systemstart anzeigt. Abbildung 43: Auswahl Kioskanwendung Applikationsmenü In der Grundeinstellung (bei Auslieferung) zeigt der Touchscreen nach Abschluss des Systemstarts zwei Tastenfelder zur Auswahl der Applikationen EasyScan und Scan2Net.

  • Seite 52: D.3.1.11 Wasserzeichen

    D.3.1.11 Wasserzeichen Verwenden Sie die Funktion Wasserzeichen, um die Position des Wasserzeichens im Image festzulegen. Abbildung 44: Position des Wasserzeichens festlegen Klicken Sie auf den Auswahlpfeil. Wählen Sie aus der Liste die Position, an der das Wasserzeichen in das Image eingefügt werden soll. D.3.1.12 Warnungen anzeigen Verwenden Sie die Funktion...

  • Seite 53: D.3.2 Netzwerkkonfiguration

    D.3.2 Netzwerkkonfiguration Der Bereich Netzwerkkonfiguration ist in neun Unterbereiche aufgeteilt. Beim Aufruf der Netzwerkkonfiguration wird die Seite IPv4 (Netzwerkschnittstelle 0) angezeigt. Der Inhalt dieser Seite wird im Kapitel D.3.2.2 beschrieben. Die Beschreibung der Netzwerkkonfiguration beginnt mit der Seite IP Konfigurationsmethode. D.3.2.1 IP Konfigurationsmethode Die Funktion IP Konfigurationsmethode...

  • Seite 54: Ipv4 (Netzwerkschnittstelle 0)

    D.3.2.2 IPv4 (Netzwerkschnittstelle 0) Im Bereich IPv4 (Netzwerkschnittstelle 0) können die Parameter für die Netzwerk- schnittstelle 0 verändert werden. Diese Netzwerkschnittstelle wird für die Kommunikation des Scanners mit externen Netzwerkteilnehmern verwendet. Abbildung 47: Werte für die Netzwerkschnittstelle 0 Die in Abbildung 47 gezeigten Werte sind Beispielwerte und haben keine Allgemeingültigkeit.

  • Seite 55: Ipv4 (Netzwerkschnittstelle 1)

    D.3.2.3 IPv4 (Netzwerkschnittstelle 1) Im Bereich IPv4 (Netzwerkschnittstelle 1) können die Parameter für die Netzwerk- schnittstelle 1 verändert werden. Die Netzwerkschnittstelle wird für die Kommunikation mit internen Netzwerkteilnehmern verwendet, z.B. mit dem WLAN Modul. Abbildung 48: Werte für die Netzwerkschnittstelle 1 Abbildung 48 zeigt die Parameter für die Netzwerkschnittstelle 1.
  • Seite 56 D.3.2.3.1 Beseitigung eines Routingkonflikts in einem Netzwerk Wie schon zuvor beschrieben, wird die Netzwerkschnittstelle 0 zur Kommunikation mit externen Netzwerkteilnehmern verwendet, die Netzwerkschnittstelle 1 wird zur internen Kommunikation mit dem WLAN-Modul verwendet. Soll der Scanner in einem bestehenden Netzwerk verwendet werden, das im IP-Adressbereich 10.0.0.x/24 oder 10.0.x.x/16 konfiguriert ist und einen Host mit der IP-Adresse 10.0.0.1 verwendet, tritt ein Routingkonflikt auf.

  • Seite 57: Domain Name Server

    D.3.2.4 Domain Name Server In diesem Bereich werden die Parameter des Domain Name Server eingetragen. Abbildung 49: Domain Name Server Parameter Domain Name Geben Sie den Namen der Domian hier ein. Primärer DNS Server Geben Sie die Adresse des primären DNS Servers ein. Sekundärer DNS Server Geben Sie die Adresse des sekundären DNS Servers ein.

  • Seite 58: Smb Einstellungen

    D.3.2.5 SMB Einstellungen In diesem Bereich werden die Parameter der SMB Einstellungen eingetragen. Abbildung 50: SMB Einstellungen Hinweis: Die Verwendung der Grundeinstellungen ist empfehlenswert. SMB Netzwerkname Geben Sie den Hostnamen ein, um den Scanner im Netzwerk zu identifizieren. Werksseitig wird hier die MAC- Adresse des Scanners verwendet.

  • Seite 59: D.3.2.6 Drahtloses Netzwerk (Grundeinstellungen)

    D.3.2.6 Drahtloses Netzwerk (Grundeinstellungen) In diesem Bereich werden die Grundeinstellungen des WLAN-Moduls definiert. Hinweis: Dieses Menü wird angezeigt, wenn ein WLAN-Modul installiert ist und Parameter IPv4 (Netzwerkschnittstelle 1) Drahtloses Netzwerk (LAN Schnittstelle) aufeinander abgestimmt sind. Abbildung 51: Grundeinstellung WLAN-Modul Hinweis: Die Verwendung der Werkseinstellung ist empfehlenswert.

  • Seite 60: D.3.2.7 Drahtloses Netzwerk (Lan Schnittstelle)

    D.3.2.7 Drahtloses Netzwerk (LAN Schnittstelle) Verwenden diesen Bereich, Netzwerkparameter sekundären LAN-Schnittstelle des Motherboards, an die das WLAN-Moduls angeschlossen ist, zu definieren. Hinweis: Dieses Menü wird nur angezeigt, wenn ein WLAN-Modul installiert ist. Abbildung 52: Parameter der LAN Schnittstelle IP Adresse Geben Sie die IP-Adresse der sekundären LAN-Schnittstelle des Motherboards ein.

  • Seite 61: D.3.2.8 Drahtloses Netzwerk (Sicherheit)

    D.3.2.8 Drahtloses Netzwerk (Sicherheit) Definieren Sie in diesem Bereich die Sicherheitseinstellungen für das WLAN des Scanners. Hinweis: Dieses Menü wird nur angezeigt, wenn ein WLAN-Modul installiert ist. Abbildung 53: Sicherheitseinstellungen WLAN Verschlüsselung Keine: Keine Verschlüsselung. Keine Sicherheit. WPA2: Empfohlene Einstellung. Verschlüsselung entsprechend dem WPA 2 Standard.

  • Seite 62: D.3.2.9 Drahtloses Netzwerk (Dhcp)

    D.3.2.9 Drahtloses Netzwerk (DHCP) Definieren Sie in diesem Bereich den IP-Adressbereich, der durch das WLAN-Modul per DHCP verwendet werden kann. Hinweis: Dieses Menü wird nur angezeigt, wenn ein WLAN-Modul installiert ist. Abbildung 54: Adressbereich für DHCP definieren Klicken Sie in das jeweilige Feld und geben Sie die Startadresse und die Endadresse ein. IP-Adressen in dem Bereich zwischen Start- und Endadresse werden durch das WLAN- Modul automatisch vergeben.

  • Seite 63: D.3.3 Zeit & Datum Einstellen

    D.3.3 Zeit & Datum einstellen Der Bereich Zeit & Datum einstellen ist in vier Unterbereiche aufgeteilt. Beim Anklicken von Zeit & Datum einstellen wird als Startbild die Seite Manuelle Eingabe angezeigt. Der Inhalt dieser Seite wird in Kapitel D.3.3.3 beschrieben. D.3.3.1 Zeitformat Die Zeit, die in der Kopfzeile der Benutzeroberfläche angezeigt wird, kann wahlweise im 12-Stunden- oder im 24-Stundenformat angezeigt werden.

  • Seite 64: D.3.3.2 Zeitzone

    D.3.3.2 Zeitzone Verwenden Sie diese Funktion, um die Zeitzone für die interne Uhr des Scanners zu definieren. Abbildung 56: Auswahl der Zeitzonen Klicken Sie auf den Auswahlpfeil. Eine Liste öffnet. Wählen Sie aus der Liste die gewünschte Zeitzone. Die Liste schließt und die gewählte Einstellung ist gültig.

  • Seite 65: D.3.3.4 Ntp Zeitserver

    D.3.3.4 NTP Zeitserver Verwenden Sie diese Funktion, um die Adresse des Zeitserver festzulegen. Abbildung 58: IP-Adresse NTP Zeitserver Um eine Verbindung zu einem NTP Server herzustellen, muss der Scanner eine Verbindung zum Internet haben. Fragen Sie Ihren Netzwerkadministrator, um die notwendigen Informationen für Ihr Netzwerk zu erhalten.

  • Seite 66: D.3.4 Klangsystem

    D.3.4 Klangsystem Der Bereich Klangsystem ist in drei Unterbereiche aufgeteilt. Der Bereich Klangsystem zeigt als Startbild Lautstärke einstellen. D.3.4.1 Lautstärke einstellen Verwenden Sie diese Funktion, um die Lautstärke der Lautsprecher einzustellen. Abbildung 59: Lautstärke einstellen Eine Grafik symbolisiert die eingestellte Lautstärke. Klicken Sie auf den Prozentwert, der links neben der Grafik angezeigt wird.

  • Seite 67: D.3.4.2 Klangdateien

    D.3.4.2 Klangdateien Verwenden sie diese Funktion, um die Audiodateien aufzulisten, die auf dem Scanner vorhanden sind. Abbildung 60: Liste der Systemereignisse Verschieben Sie die Liste mithilfe des Scrollbalkens nach unten, um weitere Audiodateien auf den Scanner zu laden. Dateiformat = wav Klicken Sie auf Durchsuchen , um auf Ihrem lokalen PC bzw.

  • Seite 68: D.3.4.3 Ereignisse Verknüpfen

    D.3.4.3 Ereignisse verknüpfen In diesem Bereich werden Systemereignisse mit Audiodateien verbunden. Die Zuweisung der Audiodateien erfolgt in Abhängigkeit von der gewählten Sprache. Kapitel D.3.1.1 beschreibt die Auswahl der gewünschten Sprache. Die landessprachlichen Audiodateien sind durch vorangestellte Landeskennungen, z.B. „en“ für Englisch oder „pl“ für Polnisch, gekennzeichnet. Abbildung 61: Liste der zugeordneten Audiodateien Um einem Systemereignis eine Audiodatei zuzuordnen, klicken Sie auf den Auswahlpfeil neben der Audiodatei und wählen Sie die gewünschte Datei aus der Liste.

  • Seite 69: D.3.5 Installierte Optionen

    Schlüsselcode ist nur auf dem jeweiligen Scanner gültig und kann nicht übertragen werden. Der Schlüsselcode kann im Image Access Kundenservice Portal erworben werden. Besuchen Sie die URL portal.imageaccess.de. Geben Sie dort die notwendigen Daten Ihres Scanners ein, um den Schlüsselcode zu erhalten.

  • Seite 70: D.3.6 Vorlagen

    D.3.6 Vorlagen Im Bereich Vorlagen werden alle Einstellungen für die Datenausgabe definiert. Über die Linkliste von Netzwerkdrucker LDAP Verzeichnisdienst können die für die jeweilige Ausgabe definierten Vorlagen angezeigt werden. Die Auswahl im Besitzerfilter bestimmt die Anzahl der angezeigten Vorlagen in den Linklisten.

  • Seite 71: D.3.6.1 Ausschluss Von Variablen Beim Scannen Im Stapelmodus

    D.3.6.1 Ausschluss von Variablen beim Scannen im Stapelmodus Bitte beachten: Gilt für Firmware vor Version 6.08. Die Anzahl der Variablen, die im Stapelmodus zur Erstellung des Dateinamens verwendet werden können, ist reduziert. Beim Scannen im Stapelmodus wird die Information für einige Variablen aus dem zuletzt gescannten Dokument genommen und zum Benennen der ausgewählten Bilder bzw.

  • Seite 72: D.3.6.2 Netzwerkdrucker

    D.3.6.2 Netzwerkdrucker Abbildung 65: Liste der Vorlagen für Netzwerkdrucker Im Ausgabemodus Netzwerkdrucker wird die Bilddatei nach dem Scannen auf einem vorher definierten Netzwerkdrucker ausgegeben. Seite 72 Setup Handbuch...

  • Seite 73: Abbildung 66: Netzwerkdrucker Parameter

    D.3.6.2.1 Einstellungen Abbildung 66: Netzwerkdrucker Parameter Parameter Beschreibung Verbindungsart Wählen Sie IP Netzwerk oder SMB Druckerwarteschlange. Adresse Geben Sie die IP Adresse des Druckers ein. (nur bei IP Netzwerk) Port (9100) Geben Sie den Port des Druckers an. Standard ist Port 9100. (nur bei IP Netzwerk) Verbindungsauszeit Wählen Sie die Zeit ohne Datenübertragung zum Remote-...
  • Seite 74 Netzwerkdrucker, Fortsetzung Parameter Beschreibung Netzwerktyp Wählen Sie Arbeitsplatznetzwerk oder Heimnetzwerk. Passwort Geben Sie das im Heimnetzwerk verwendete Passwort ein. (nur bei SMB Druckerwarteschlange  Heimnetzwerk) Wählen Sie Ja oder Nein. Server Authentifizierung (nur bei SMB Druckerwarteschlange  Arbeitsplatznetzwerk) Benutzername Wenn „Server Authentifizierung“ = Ja, geben Sie hier den Benutzernamen ein.
  • Seite 75 Netzwerkdrucker, Fortsetzung Parameter Beschreibung Doppelseitendruck Beidseitiges Drucken ein-/ausschalten. (nicht bei HP Design Jet, Originale Bilddatei) Doppelseiten- Wählen Sie Buch oder Notizblock. Ausgabemodus Buch = Bindung seitlich Notizblock = Bindung oben (nur wenn Doppelseitendruck aktiv) Papierzufuhr Wählen Sie die Papierzufuhr des Druckers. Die Auswahl hängt vom gewählten Druckertyp ab.
  • Seite 76 Abrechnung Diese Auswahl steht nur im Datenformat Konica Minolta Bizhub Series zur Verfügung. Parameter Beschreibung Abrechnung Ja / Nein Abrechnungsname Tragen Sie hier den Namen für die zu erstellende Abrechnung ein. Passwort verwenden Ja / Nein Abrechnungspasswort Geben Sie hier das Passwort für die Abrechnung ein. Druckauftrag halten Ja / Nein Öffentlich / Privat...

  • Seite 77: D.3.6.3 Ftp Server

    D.3.6.3 FTP Server Abbildung 67: Liste der Vorlagen für FTP-Server Im Ausgabemodus FTP-Server wird die Bilddatei nach dem Scannen an einen vorher definierten FTP-Server übertragen. D.3.6.3.1 Einstellungen Abbildung 68: Einstellungen FTP-Server Setup Handbuch Seite 77...
  • Seite 78 Parameter Beschreibung Wird ein FTP Proxy Wählen Sie Ja, wenn Verbindung über einen FTP Proxy verwendet? hergestellt wird. Adresse des FTP Proxy Geben Sie die IP-Adresse des FTP Proxy ein. (wenn FTP Proxy = Ja) Port Geben Sie den Port ein, der für die Kommunikation verwendet wird.

  • Seite 79: D.3.6.4 Mail Server

    D.3.6.4 Mail Server Abbildung 69: Liste der Vorlagen für Mail Server Im Ausgabemodus Email versenden wird die Bilddatei nach dem Scannen per E-Mail verschickt. Setup Handbuch Seite 79...

  • Seite 80: Abbildung 70: Einstellungen Mail Server

    D.3.6.4.1 Einstellungen Abbildung 70: Einstellungen Mail Server Parameter Beschreibung Adresse Geben Sie die IP Adresse des Mailservers ein, der zum Versand benutzt wird. Port (25) Geben Sie den Port des versendenden Mailservers ein. Grundeinstellung: Port 25. TLS/SSL Wählen Sie Ja, wenn beim Versand der Mail das Verschlüsselungsprotokoll verwendet werden soll.
  • Seite 81 Ablaufsteuerung automatisch / interaktiv LDAP Verzeichnisdienst Wählen Sie Ja, um die LDAP Funktion des Netzwerkes zu nutzen nutzen, in dem der Scanner installiert ist. Die Konfiguration LDAP Verzeichnisdienstes beschreibt Kapitel D.3.6.10.1. Die folgenden Parameter werden angezeigt, wenn „Ablaufsteuerung“ = automatisch gewählt wurde.

  • Seite 82: D.3.6.5 Smb Einstellungen

    D.3.6.5 SMB Einstellungen Einstellungen zur Ausgabe der Bilddateien im Netzwerk. Abbildung 71: Liste der Vorlagen für SMB Einstellungen D.3.6.5.1 Einstellungen Abbildung 72: SMB-Einstellungen Seite 82 Setup Handbuch...
  • Seite 83 Parameter Beschreibung Port (139) Geben Sie den Port für die Kommunikation im Netzwerk ein. Standard ist Port 139. Netzwerktyp Wählen Sie Arbeitsplatznetzwerk oder Heimnetzwerk. Server Authentifizierung Wählen Sie Ja, wenn der Server eine Authentifizierung verlangt. (nur Arbeitsplatznetzwerk) Benutzername Geben Sie den Benutzernamen für den Netzwerkserver ein, auf den Sie zugreifen wollen.

  • Seite 84: D.3.6.6 Webdienst Einstellungen

    D.3.6.6 Webdienst Einstellungen Im Ausgabemodus Webdienst können die Bilder in der sogenannten „Cloud“ gespeichert. Die „Cloud“ ist eine IT-Infrastruktur, bei der durch Dienstanbieter (Provider) über ein Netzwerk Rechenleistung oder Speicherplatz angeboten wird. Die Daten werden dabei nicht mehr lokal auf dem Rechner sondern in einem entfernten System gespeichert. Der Zugriff auf diese entfernten Systeme erfolgt über das Internet.

  • Seite 85: Abbildung 74: Webdienst Einstellungen

    D.3.6.6.1 Einstellungen Abbildung 74: Webdienst Einstellungen Parameter Beschreibung Wird ein Proxy Wählen Sie Ja, wenn ein Proxy zur Verbindung mit einem verwendet? externen Server verwendet wird. Adresse des Proxy Geben Sie die IP-Adresse des Proxy ein. HTTP Proxy Port Geben Sie den Port für die HTTP Kommunikation ein. HTTPS Proxy Port Geben Sie den Port für die HTTPS Kommunikation ein.
  • Seite 86 Parameter Beschreibung Webdienst Wählen Sie aus der Liste den Webdienst, bei dem Daten gespeichert werden sollen. Zur Verfügung stehen: • WebDAV • Google Text & Tabellen • Google Picasa • Post Methode Abhängig gewählten Webdienst variieren folgenden Parameter. Server URL Klicken Sie auf den Auswahlpfeil, um zwischen den Protokollen http oder https zu wählen.
  • Seite 87 Parameter Beschreibung Sammlung Geben sie den Verzeichnisnamen ein, in dem die Daten gespeichert werden sollen. (nur bei WebDAV) Dateimodus Wählen Sie Dateiformat. Dateigröße max. 1 MB. (nur bei Google Text & Tabellen) Dokument: Ein Textdokument wird erzeugt und das Image in das Dokument eingefügt.

  • Seite 88: D.3.6.7 Usb Speichergerät Einstellungen

    D.3.6.7 USB Speichergerät Einstellungen USB (Universal Serial Bus) ist ein Standard für den seriellen Anschluss von Peripheriegeräten, z. B. Speichermedien. Einstellungen zur Ausgabe der Bilddateien auf ein USB-Speichermedium. Abbildung 75: Liste der Vorlagen für USB-Einstellungen D.3.6.7.1 Einstellungen Abbildung 76: USB-Einstellungen Hinweis: Ein USB-Speichermedium muss mit einer der beiden USB-Buchsen verbunden sein, um die in Abbildung 76 gezeigte Anzeige zu erhalten.
  • Seite 89 Parameter Beschreibung Partition Zeigt den Status sowie den verfügbaren Speicherplatz des verwendeten Speichermediums. Verzeichnis Geben Sie einen Verzeichnisnamen ein. Alternativ klicken Sie auf das Symbol rechts neben dem Eingabefeld und wählen Sie den gewünschten Pfad durch Anklicken aus. Dateiname Geben Sie den gewünschten Dateinamen ein. Der Datei- name kann Variablen (Platzhalter) enthalten.

  • Seite 90: D.3.6.8 Metadaten

    D.3.6.8 Metadaten Die Metadaten enthalten Informationen zu dem gescannten Dokument. Die Metadaten werden in den Dateiattributen des Dateiheaders eingebunden. Abbildung 77: Liste der Vorlagen für Metadaten Seite 90 Setup Handbuch...

  • Seite 91: Abbildung 78: Eingabemaske Für Metadaten

    D.3.6.8.1 Einstellungen Abbildung 78: Eingabemaske für Metadaten Parameter Beschreibung Autor Geben Sie hier einen beliebigen Namen ein. Titel Geben Sie hier einen beliebigen Titel ein. Betreff Geben Sie hier einen beschreibenden Text ein. Urheberrechtlich Ja / Nein geschützt Urheberrechtshinweise Geben Sie hier einen Text ein, der Hinweise zum Urheberrecht enthält.

  • Seite 92: D.3.6.9 Pdf Dokument

    D.3.6.9 PDF Dokument Abbildung 79: Liste der Vorlagen für PDF-Dokument D.3.6.9.1 Einstellungen Abbildung 80: Einstellungen für PDF-Dokumente Parameter Beschreibung PDF Standard Klicken Sie auf den Auswahlpfeil und wählen Sie den gewünschten PDF-Standard. Sicherheitssystem Klicken Sie auf den Auswahlpfeil und wählen Sie das gewünschte Sicherheitssystem.

  • Seite 93: D.3.6.10 Ldap Verzeichnisdienst Konfigurieren

    D.3.6.10 LDAP Verzeichnisdienst konfigurieren Abbildung 81: Liste der Vorlagen für LDAP Verzeichnisdienst Setup Handbuch Seite 93...

  • Seite 94: Abbildung 82: Einstellungen Ldap Verzeichnisdienst

    D.3.6.10.1 Einstellungen Abbildung 82: Einstellungen LDAP Verzeichnisdienst Parameter Beschreibung LDAP Server Geben Sie hier die Adresse des LDAP Servers ein. Port (389) Tragen Sie hier den Port ein, der für die Verbindung genutzt werden soll. Standard ist der Port 389. LDAP Version 2 / LDAP Version 3 Protokollversion Ja / Nein...

  • Seite 95: D.4 Aktualisierungen & Erweiterungen

    Für das PDF-Deckblatt und das Wasserzeichen, die in die Scans eingeblendet werden können, werden in dieser Sektion die Einstellungen definiert. D.4.1 Aktualisierung der Firmware Im Image Access Customer Service Portal (CSP) portal.imageaccess.de erhalten Sie per Download die aktuelle Firmware für jeden Scanner, der auf der Scan2Net Technologie basiert.

  • Seite 96: Abbildung 84: Statusmeldung Nach Firmware Update

    Klicken Sie auf Durchsuchen , um die lokal gespeicherte Firmware (ZIP-Archiv) zu wählen und auf den Scanner zu übertragen. WICHTIG: Während des Firmware Updates den Scanner nicht ausschalten! Während des Firmware Updates werden keine Meldungen im S2N Interface oder auf dem Touchscreen angezeigt.
  • Seite 97 Nach jedem Firmware Update müssen einige Einstellungen und Messungen durchgeführt werden. Dafür werden die Testvorlagen verwendet, die im Lieferumfang des Scanners enthalten sind. Führen Sie diese Tests nur mit den dafür geeigneten Testvorlagen durch. Bookeye 4 Scanner wird mit den folgenden Testvorlagen geliefert: ®...

  • Seite 98: D.4.2 Icc-Profile

    D.4.2 ICC-Profile Der Bereich ICC Profile ist in die Unterbereiche Scannerprofil, Monitorprofile Druckerprofile unterteilt. Die ICC-Profile werden in die Bilddatei integriert. Laden Sie zuerst die jeweiligen ICC-Profil Daten auf Ihren lokalen PC. D.4.2.1 Scannerprofil Das ICC-Profil, das als Scannerprofil geladen wird, passt den Farbraum von Scanner und Bildbearbeitungssoftware an.

  • Seite 99: D.4.2.2 Monitorprofile

    D.4.2.2 Monitorprofile Das Monitorprofil wird den Bilddaten hinzugefügt, die auf dem externen Monitor angezeigt werden. Klicken Sie auf den Link Monitorprofile, um ein ICC-Profil für einen Monitor zu laden. Abbildung 86: Monitorprofile Bereits vorhandene ICC-Profile werden in einer Liste angezeigt. Um Informationen zum ICC-Profil zu erhalten, klicken Sie auf dieses Symbol.

  • Seite 100: D.4.2.3 Druckerprofile

    D.4.2.3 Druckerprofile Das ICC-Profil für Drucker passt den Farbraum des Scanners an den Farbraum des verwendeten Druckers an. Klicken Sie auf den Link Druckerprofile, um ein ICC-Profil für Drucker zu laden. Abbildung 87: Druckerprofile Bereits vorhandene ICC-Profile werden in einer Liste angezeigt. Um Informationen zum ICC-Profil zu erhalten, klicken Sie auf dieses Symbol.

  • Seite 101: D.4.3 Bedienbildschirm/Hauptbildschirm

    D.4.3 Bedienbildschirm/Hauptbildschirm Dieser Bereich ist in die Unterbereiche Bedienbildschirm Hauptbildschirm geteilt. D.4.3.1 Bedienbildschirm In diesem Bereich werden die Dateien für den Bildschirmschoner des Bedienbildschirms (Touchscreen) aufgelistet und installiert. Abbildung 88: Liste der Bildschirmschoner für den Bedienbildschirm Die Dateien, die als Bildschirmschoner für den Touchscreen verwendet werden sollen, müssen als animierte GIF-Dateien auf den Scanner geladen werden.

  • Seite 102: D.4.3.2 Hauptbildschirm

    D.4.3.2 Hauptbildschirm In diesem Bereich werden die Dateien für den Bildschirmschoner des Hauptbildschirms aufgelistet und installiert. Abbildung 89: Liste der Bildschirmschoner für den Hauptbildschirm Um eine Bildschirmschoner–Datei zu löschen, klicken Sie auf dieses Symbol. Neue Klicken Sie auf Durchsuchen , um Ihren lokalen PC oder das Hintergrundbilder Netzwerk nach geeigneten Dateien zu durchsuchen.

  • Seite 103: D.4.4 Java Apps

    D.4.4 Java Apps Dieser Bereich ermöglicht die Installation und die Auswahl von Java Apps, die auf spezielle benutzerdefinierte Aufgaben angepasst sind. Abbildung 91: Liste der Java Applikationen Die Java Apps Easy und Expert sind bereits bei Auslieferung des Scanners installiert. Diese Java Apps können nicht gelöscht werden.

  • Seite 104: D.4.5 Pdf-Deckblatt

    D.4.5 PDF-Deckblatt In diesem Bereich wird das automatische Hinzufügen eines PDF-Deckblatts zu einem Mehrseiten-PDF (Multipage PDF) konfiguriert. Abbildung 93: PDF-Deckblätter Die installierten PDF-Deckblätter werden in einer Liste angezeigt. Um das PDF-Deckblatt anzuzeigen, klicken Sie auf dieses Symbol. Um das PDF-Deckblatt zu löschen, klicken Sie auf dieses Symbol. Klicken Sie auf Durchsuchen , um Ihren lokalen PC oder das Netzwerk Neues nach geeigneten Dateien zu durchsuchen.

  • Seite 105: D.4.6 Wasserzeichen

    D.4.6 Wasserzeichen In diesem Bereich wird das Wasserzeichen gewählt, das in die Bilddatei eingeblendet werden kann, und der Text des Wasserzeichens kann hier editiert werden. Abbildung 94: Liste der Wasserzeichen Bei Auslieferung des Scanners sind vier Varianten des Scan2Net Logos vorinstalliert. Das fünfte Wasserzeichen ist eine einfache Textdatei.

  • Seite 106: D.5 Einstellungen & Technische Hilfe

    Einstellungen & Technische Hilfe D.5.1 Einstellungen Der Bereich Einstellungen ist unterteilt in optische und mechanische Einstellungen. Abbildung 95: Hauptbild der Einstellungen Der Unterbereich Fokus & Scanbereichseinstellungen umfasst alle Messroutinen für alle optischen Justierungen. Unterbereich Weißabgleichseinstellungen enthält Messroutinen Durchführung des Weißabgleichs und zur Einstellung der Helligkeitskorrektur. Der Unterbereich Gerät initialisieren / deinitialisieren, Steuerung der Komponenten &...

  • Seite 107: D.5.1.1 Autofokus

    D.5.1.1 Autofokus Diese Funktion ermittelt die Kameraposition mit der höchsten Bildschärfe und der besten Bildqualität. Abbildung 96: Startbild Autofokus Öffnen Sie die Buchwippenplatten wie auf dem Bildschirm gezeigt. Klicken Sie auf Nächster Schritt , um die Messung zu starten. Das Ergebnis wird nach der Messung angezeigt. Gültige Werte werden in Grün angezeigt. Fehlerhafte Werte werden in Rot angezeigt, gefolgt von erklärenden Hinweisen.

  • Seite 108: D.5.1.2 Fokuslinie

    D.5.1.2 Fokuslinie Diese Funktion misst den Fokuswert an drei Positionen des Scanbereichs. Abbildung 98: Startbild Fokuslinie Öffnen Sie die Buchwippenplatten wie auf dem Bildschirm gezeigt. Klicken Sie auf Nächster Schritt , um die Messung zu starten. Das Ergebnis wird nach der Messung angezeigt. Gültige Werte werden in Grün angezeigt. Fehlerhafte Werte werden in Rot angezeigt, gefolgt von erklärenden Hinweisen.

  • Seite 109: D.5.1.3 Startbereich

    D.5.1.3 Startbereich Diese Funktion synchronisiert die Position der Kamera mit den Lampenpositionen relativ zueinander. Die Messung benötigt eine kurze Zeit, in der die Lampen ein- und ausgeschaltet werden und die Kamera verfahren wird. Abbildung 100: Startbild Startbereich Öffnen Sie die Buchwippenplatten wie auf dem Bildschirm gezeigt. Klicken Sie auf Nächster Schritt , um die Messung zu starten.

  • Seite 110: D.5.1.4 Auflösung Ausmessen

    D.5.1.4 Auflösung ausmessen Diese Funktion misst die Auflösung der Kamera in Bezug auf den Abstand zwischen Kamera und Scanfläche. Abbildung 102: Startbild Auflösung ausmessen Öffnen Sie die Buchwippenplatten wie auf dem Bildschirm gezeigt. Klicken Sie auf Nächster Schritt , um die Messung zu starten. Das Ergebnis wird nach der Messung angezeigt.

  • Seite 111: D.5.1.5 Zentrierung Ausmessen

    D.5.1.5 Zentrierung ausmessen Diese Funktion zeigt eine Statusinformation zur Zentrierung. Abbildung 104: Information zur Zentrierung D.5.1.6 Lampentest Diese Funktion schaltet die Lampen mit reduzierter Helligkeit ein. Die Lampen beleuchten die linke und die rechte Seite der Buchwippe. Abbildung 105: Lampentest Die Lampen schalten automatisch nach 30 Sekunden oder bei Aufruf einer anderen Funktion ab.

  • Seite 112: D.5.1.7 Prüfen Des Laser

    D.5.1.7 Prüfen des Laser Diese Funktion prüft die korrekte Funktion und die Ausrichtung des Lasers. Das Messergebnis zeigt eine mögliche Verdrehung und eine relative Position in Bezug auf die ideale Position. Der Laser wird von der Kameraelektronik verwendet, um die Kontur des Dokuments festzustellen und daraus eine Korrektur für die Aufwölbung im Bereich der Bindung zu berechnen.

  • Seite 113: Abbildung 108: Lasermessung 2, Optionale Messung

    Klicken Sie auf Nächster Schritt , um die Messung mit den Buchwippen in V-Position durchzuführen. Dies ist eine optionale Messung, die nicht bei jeder Lasermessung durchgeführt werden muss. Abbildung 108: Lasermessung 2, optionale Messung Stellen Sie die Buchwippen in V-Position und schieben Sie die Buchwippenplatten zusammen.

  • Seite 114: D.5.1.8 Weißabgleich

    D.5.1.8 Weißabgleich Die Weißabgleichfunktion ist die entscheidende Funktion für eine gleichbleibende Bookeye 4 Scanner ® Bildqualität. Dies ist speziell bei einem offenen System wie dem wichtig. Während der Weißabgleichmessung werden alle internen und externen Lichtquellen erfasst, die die Scanfläche beleuchten. Die Weißabgleichfunktion liefert eine Korrektur für den Scanbereich.

  • Seite 115: D.5.1.9 Weißabgleichsdaten Löschen

    D.5.1.9 Weißabgleichsdaten löschen Die Daten, die beim Weißabgleich gemessen wurden, werden gelöscht. Abbildung 112: Information zum Löschen der Weißabgleichsdaten D.5.1.10 Helligkeitskorrektur Die Helligkeitskorrektur führt keine Messung durch. Sie ermöglicht die Eingabe eines Korrekturfaktors für die Helligkeit in der Bilddatei. Das Intervall für diesen Korrekturwert ist ± 2 dB. Abbildung 113: Helligkeitskorrektur Klicken Sie auf den Auswahlpfeil und wählen Sie aus der Liste den gewünschten Korrekturwert.

  • Seite 116: D.5.1.11 Lampenstellung

    D.5.1.11 Lampenstellung Diese Funktion ermöglicht eine Anpassung der Lampenpositionen. Ziel ist es, mit dieser Funktion die Lichtbalken der linken und rechten Lampe in der horizontalen Mitte der Scanfläche zu positionieren. Daraus resultiert ein maximaler Helligkeitspegel an dieser Position. Während des Scannens wird dieser maximale Helligkeitspegel mit der Bewegung der Kamera synchronisiert.

  • Seite 117: D.5.1.12 Getriebeausgleich

    D.5.1.12 Getriebeausgleich Diese Funktion führt einen Feinabgleich der Synchronisation zwischen den Lampen und der Kamera durch. Abbildung 115: Startbild Getriebeausgleich Öffnen Sie die Buchwippenplatten wie in der Abbildung gezeigt. Klicken Sie auf Nächster Schritt , um die Messung zu starten. Beide Lampen leuchten auf und der Lichtbalken bewegt sich über die gesamte Scanfläche.

  • Seite 118: D.5.1.13 Lautstärke

    D.5.1.13 Lautstärke Diese Funktion ermöglicht die Überprüfung der Lautstärke für die Tonwiedergabe. Abbildung 117: Einstellung Lautstärke Klicken Sie auf Weißes Rauschen abspielen , um die Audiodatei abzuspielen. Nach dem Abspielen der Audiodatei kehrt die Anzeige zum vorherigen Bild zurück. Seite 118 Setup Handbuch...

  • Seite 119: D.5.2 Logdateien

    D.5.2 Logdateien D.5.2.1 Logdateien anzeigen Während der Verwendung des Scanners werden Logdateien erstellt. Abbildung 118: Übersicht Logdateien Logdatei Inhalt FTP Log Logdatei der FTP Datentransfers mit allen Übertragungsdaten. SMTP Log Logdatei der SMTP Datentransfers mit allen Übertragungsdaten. Update Log Logdatei zur Durchführung von Firmware-Updates. SMB Log Logdatei der SMB Datentransfers mit allen Übertragungsdaten.

  • Seite 120: D.5.2.2 Stitching Logdatei Erzeugen

    Klicken Sie auf das gewünschte Feld, um die Logdatei anzuzeigen. Abbildung 119: Logdatei mit Auswahlbox zum Speichern der Datei Abhängig von der gewählten Logdatei variiert der Umfang der aufgezeichneten Informationen. Klicken Sie auf Herunterladen , um die Logdatei zu speichern. Eine Auswahlbox öffnet.

  • Seite 121: D.5.3 Test Targets Scannen

    D.5.3 Test Targets scannen Für die Systemanalyse und bei der Fehlerbeseitigung ist es hilfreich, wenn die CSTT- Testvorlage gescannt wird und die Images zur Verfügung stehen. Die CSTT-Testvorlage kann mit drei unterschiedlichen Fokusmethoden gescannt werden. Für jede Fokusmethode gibt es ein Feld, mit der die Fokusmethode gewählt werden kann. Abbildung 120: Auswahl der Fokusmethode Wählen Sie durch Anklicken die gewünschte Fokusmethode für den Testscan.

  • Seite 122: Abbildung 122: Image Der Testvorlage Speichern

    Nach dem Scannen wird kein Bild angezeigt. Stattdessen öffnet ein Fenster – die Darstellung ist abhängig vom verwendeten Browser. Abbildung 122: Image der Testvorlage speichern Wählen Sie in diesem Fenster, ob das Image angezeigt oder gespeichert werden soll. Der Dateiname für das Image enthält in der Standardeinstellung den Namen der Testvorlage, die Fokusmethode, den Gerätetyp sowie die Seriennummer des Scanners.

  • Seite 123: D.5.4 Hardware Tests

    D.5.4 Hardware Tests Dieses Menü enthält nur ein Element, die Netzwerkanalyse. Abbildung 123: Startbild Hardware Tests D.5.4.1 Netzwerkanalyse Dieses Menü stellt Tests zur Auswahl, mit denen die Leistungsfähigkeit des Netzwerkes geprüft werden können. Abbildung 124: Startbild der Netzwerkanalyse Setup Handbuch Seite 123...

  • Seite 124: Abbildung 125: Parameter Zur Netzwerkanalyse

    D.5.4.1.1 Geschwindigkeitstest Klicken Sie auf Geschwindigkeitstest , um die Datentransfergeschwindigkeit zu prüfen. Abbildung 125: Parameter zur Netzwerkanalyse Zieladresse: Geben Sie eine IP-Adresse ein, auf die der Scanner zugreifen kann. Diese Adresse wird verwendet, um die Geschwindigkeitsmessung durchzuführen. Anzahl der Pakete: Klicken Sie auf den Auswahlpfeil, um die Anzahl der Pakete zu wählen, die zur Geschwindigkeitsmessung gesendet werden Jetzt ausführen...

  • Seite 125: Abbildung 126: Ergebnis Der Messung

    Das Ergebnis der Messung wird im folgenden Bild angezeigt. Abbildung 126: Ergebnis der Messung Die Grafik zeigt drei Werte: Minimum: Die schnellste Datentransferzeit zwischen Scanner und Zieladresse. Durchschnitt: Die Durchschnittszeit für alle Messungen. Maximum: Die langsamste Zeit für den Datentransfer. Die Farbe der Balkengrafik ändert sich in Abhängigkeit von der Geschwindigkeit.

  • Seite 126: D.6 Administrative Einstellungen

    Administrative Einstellungen D.6.1 Zielrechner aufwecken Wenn ein externer Rechner zusammen mit dem Scanner verwendet wird, ist es hilfreich, wenn der externe Rechner zur gleichen Zeit startet wie der Scanner. Dies kann durch Aktivierung der Funktion Zielrechner aufwecken erreicht werden. Abbildung 128: Zielrechner aufwecken Die Anforderungen, um diese Funktion nutzen zu können sind: •...

  • Seite 127: D.6.2 Statusbenachrichtigung

    D.6.2 Statusbenachrichtigung Zur Kontrolle des Scanners ist es möglich, in diesem Menü festzulegen, ob der Systemadministrator bei bestimmten Systemereignissen eine Benachrichtigung erhält. Abbildung 129: Statusbenachrichtigung Definieren Sie die Mailadresse, an die Benachrichtigungen gesendet werden, wie folgt: Vorlagen  Mail Server (siehe Kapitel D.3.6.4)  Zeile System Messages Status an den Administrator Ja / Nein senden...

  • Seite 128: D.6.3 Passwort Ändern

    D.6.3 Passwort ändern Um den Schutz vor unbefugten Manipulationen am Scanner zu gewährleisten, sind die Benutzerebenen Poweruser und Admin durch Passwörter geschützt. Das werksseitige Passwort für die Benutzerebene Poweruser ist: Poweruser Ändern Sie das Passwort in unregelmäßigen Abständen, um den Schutz aufrecht zu erhalten.

  • Seite 129: D.6.4 Einstellungen Exportieren

    D.6.4 Einstellungen exportieren Um die aktuellen Einstellungen des Scanners zu sichern, kann eine ZIP-Datei erstellt werden. Klicken Sie auf Einstellungen exportieren . Abhängig vom verwendeten Browser öffnet eine Zeile am Fuß des Browserfensters oder ein separates Fenster zeigt die Auswahl zum Speichern der ZIP-Datei an. Abbildung 131: Abfrage zum Exportieren der ZIP-Datei Öffnet ein Fenster und zeigt den Inhalt der ZIP-Datei.

  • Seite 130: D.6.5 Einstellungen Importieren

    D.6.5 Einstellungen importieren Mit dieser Funktion werden ZIP-Dateien, die mit der Funktion Einstellungen exportieren gesichert wurden, auf den Scanner übertragen. Klicken Sie auf Einstellungen importieren . Abbildung 132: Daten aus ZIP-Datei wiederherstellen Klicken Sie auf Durchsuchen , um Verzeichnisse nach ZIP-Dateien mit gespeicherten Systemdateien des Scanners zu durchsuchen.

  • Seite 131: Webanwendung Sperren

    D.6.6 Webanwendung sperren Diese Funktion sperrt die integrierte Bedienoberfläche. Wenn die Bedienoberfläche gesperrt ist, kann der Scanner nur über den Touchscreen oder über eine externe Scansoftware gesteuert werden. D.6.7 Webanwendung entsperren Diese Funktion hebt die Sperrung der integrierten Bedienoberfläche auf. Geben Sie das Passwort ein, das beim Sperren der integrierten Bedienoberfläche verwendet wurde.

  • Seite 132: Rücksetzungen & Standardwerte

    Rücksetzungen & Standardwerte D.7.1 Standardwerte speichern Diese Funktion speichert Einstellungen für den Farbmodus, die Auflösung, den Dokumentenmodus sowie die Netzwerkparameter und andere Parameter. Beim Einschalten verwendet der Scanner die gespeicherten Einstellungen. Zur Veränderung der Werte wechseln Sie in die integrierte Bedienoberfläche und setzen Sie dort alle Parameter auf die gewünschten Werte.

  • Seite 133: Technische Daten

    Technische Daten Scanner Spezifikation Scanbereich Maximaler Scanbereich 620 x 460 mm Optische Auflösung 400 dpi (Basic, Kiosk, Office) 600 x 400 dpi (Professional) Scanauflösung 400 x 400 dpi (Basic, Kiosk, Office) 600 x 600 dpi (Professional) Pixelgröße 9,3 x 9,3 µm Minimale Dokumentengröße 100 x 100 mm Beleuchtung...

  • Seite 134: Elektrische Spezifikation

    Elektrische Spezifikation Externes Netzteil Spannung 100 – 240 V AC Frequenz 47 – 63 Hz Einschaltstrom 120 A max. / 264 V AC Wirkungsgrad 85 % ≤ 0,5 W Leerlauf-Verbrauch Umgebungstemperatur 0 … +65 °C Luftfeuchtigkeit 20 … 80 %, nicht kondensierend ECO-Standard CEC Level V Scanner...

  • Seite 135: Gewicht Und Maße

    Gewicht und Maße Abmessungen, Buchwippen geschlossen 825 x 670 x 670 mm (H x B x T) Abmessungen, Buchwippen geöffnet 825 x 740 x 670 mm (H x B x T) Gesamtgewicht d. Scanners, betriebsbereit Ca. 34 kg Abmessungen der Transportbox 1010 x 810 x 835 mm (H x B x T) Gewicht der Transportbox 40 kg...
