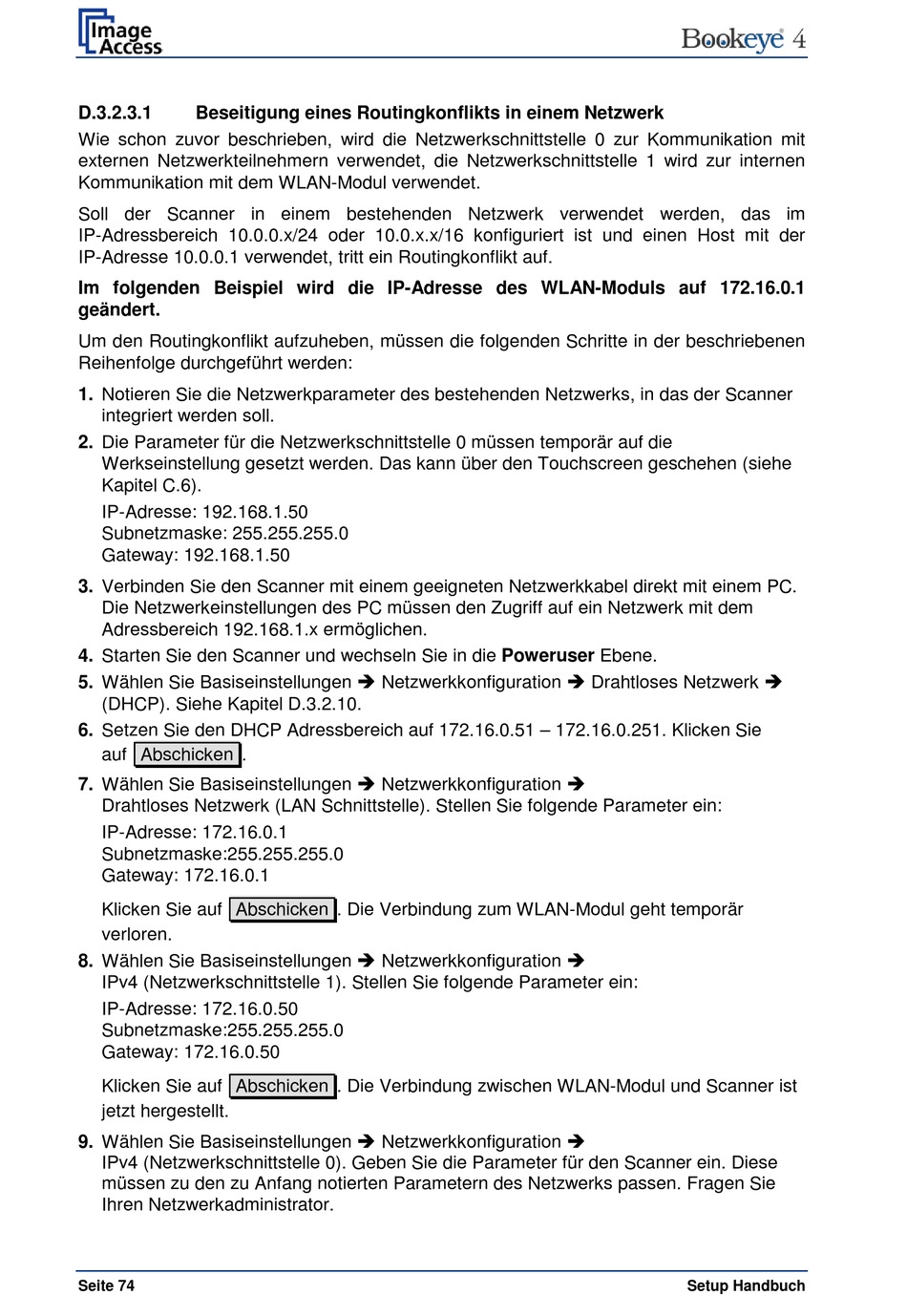

D.3.2.3.1
Beseitigung eines Routingkonflikts in einem Netzwerk
Wie schon zuvor beschrieben, wird die Netzwerkschnittstelle 0 zur Kommunikation mit
externen Netzwerkteilnehmern verwendet, die Netzwerkschnittstelle 1 wird zur internen
Kommunikation mit dem WLAN-Modul verwendet.
Soll der Scanner in einem bestehenden Netzwerk verwendet werden, das im
IP-Adressbereich 10.0.0.x/24 oder 10.0.x.x/16 konfiguriert ist und einen Host mit der
IP-Adresse 10.0.0.1 verwendet, tritt ein Routingkonflikt auf.
Im folgenden Beispiel wird die IP-Adresse des WLAN-Moduls auf 172.16.0.1
geändert.
Um den Routingkonflikt aufzuheben, müssen die folgenden Schritte in der beschriebenen
Reihenfolge durchgeführt werden:
1. Notieren Sie die Netzwerkparameter des bestehenden Netzwerks, in das der Scanner
integriert werden soll.
2. Die Parameter für die Netzwerkschnittstelle 0 müssen temporär auf die
Werkseinstellung gesetzt werden. Das kann über den Touchscreen geschehen (siehe
Kapitel C.6).
IP-Adresse: 192.168.1.50
Subnetzmaske: 255.255.255.0
Gateway: 192.168.1.50
3. Verbinden Sie den Scanner mit einem geeigneten Netzwerkkabel direkt mit einem PC.
Die Netzwerkeinstellungen des PC müssen den Zugriff auf ein Netzwerk mit dem
Adressbereich 192.168.1.x ermöglichen.
4. Starten Sie den Scanner und wechseln Sie in die Poweruser Ebene.
5. Wählen Sie Basiseinstellungen Netzwerkkonfiguration Drahtloses Netzwerk
(DHCP). Siehe Kapitel D.3.2.10.
6. Setzen Sie den DHCP Adressbereich auf 172.16.0.51 – 172.16.0.251. Klicken Sie
auf Abschicken .
7. Wählen Sie Basiseinstellungen Netzwerkkonfiguration
Drahtloses Netzwerk (LAN Schnittstelle). Stellen Sie folgende Parameter ein:
IP-Adresse: 172.16.0.1
Subnetzmaske:255.255.255.0
Gateway: 172.16.0.1
Klicken Sie auf Abschicken . Die Verbindung zum WLAN-Modul geht temporär
verloren.
8. Wählen Sie Basiseinstellungen Netzwerkkonfiguration
IPv4 (Netzwerkschnittstelle 1). Stellen Sie folgende Parameter ein:
IP-Adresse: 172.16.0.50
Subnetzmaske:255.255.255.0
Gateway: 172.16.0.50
Klicken Sie auf Abschicken . Die Verbindung zwischen WLAN-Modul und Scanner ist
jetzt hergestellt.
9. Wählen Sie Basiseinstellungen Netzwerkkonfiguration
IPv4 (Netzwerkschnittstelle 0). Geben Sie die Parameter für den Scanner ein. Diese
müssen zu den zu Anfang notierten Parametern des Netzwerks passen. Fragen Sie
Ihren Netzwerkadministrator.
