Vorbereiten

Ventilog 2 plazieren

Gasversorgung herstellen

Vorbereiten
Ventilog 2 plazieren
Am Sulla 909 V
Von vorne gesehen links auf die
Grundplatte. Die beiden Bolzen
des Ventilog 2 greifen in die Boh-
rungen der Grundplatte.
Ventilog 2 mit der Knebelschrau-
be von unten festschrauben.
Am Trajan 808
Von vorne gesehen auf die Auf-
nahmeplatte an der rechten Seite.
Die beiden Bolzen des Ventilog 2
greifen in die Bohrungen der Auf-
nahmeplatte. Ventilog 2 mit der
Knebelschraube von unten fest-
schrauben.
Ventilog 2 nicht oberhalb von elek-
trisch betriebenen Geräten plazie-
ren, Brandgefahr durch Austreten
von Sauerstoff oder sauerstoffan-
gereicherter Luft!
Auf dem Ventilog 2 können elektri-
sche Geräte plaziert werden – unter
Verwendung des Dräger-Klink-
systems.
Ventilog 2 zusammenbauen,
siehe Seite 20.
Gasversorgung herstellen
Am Sulla 909 V mit Druckluft aus
dem Sulla 909 V
Druckluftschlauch auf der Rück-
seite des Ventilog 2 anschrauben
und in die Kupplung des
Sulla 909 V stecken – bis zum
Einrasten.
Wenn Sulla 909 V nicht mit
Druckluft versorgt wird bzw.
wenn der Luft-Versorgungsdruck
unter 2 bar abfällt wird Ventilog 2
automatisch mit Sauerstoff aus
dem Sulla 909 V betrieben.

Preparation

Positions for Ventilog 2

Connecting to gas supply

Preparation
Positions for Ventilog 2
On Sulla 909 V
On the base plate – at the left,
when viewed from the front. The
two bolts on Ventilog 2 fit into the
holes on the base plate. Screw
Ventilog 2 on firmly from below
with tommy screw.
On Trajan 808
On the mounting plate – at the
right, when viewed from the front.
The two bolts on Ventilog 2 fit into
the holes on the mounting plate.
Screw Ventilog 2 on firmly from
below with tommy screw.
Ventilog 2 must not be placed
above electrically-operated
machines. Danger of fire from the
oxygen or oxygen-enriched air
being discharged.
Electrical machines may be placed
on top of Ventilog 2 – using the
Dräger latching system.
Assembling Ventilog 2,
see page 20.

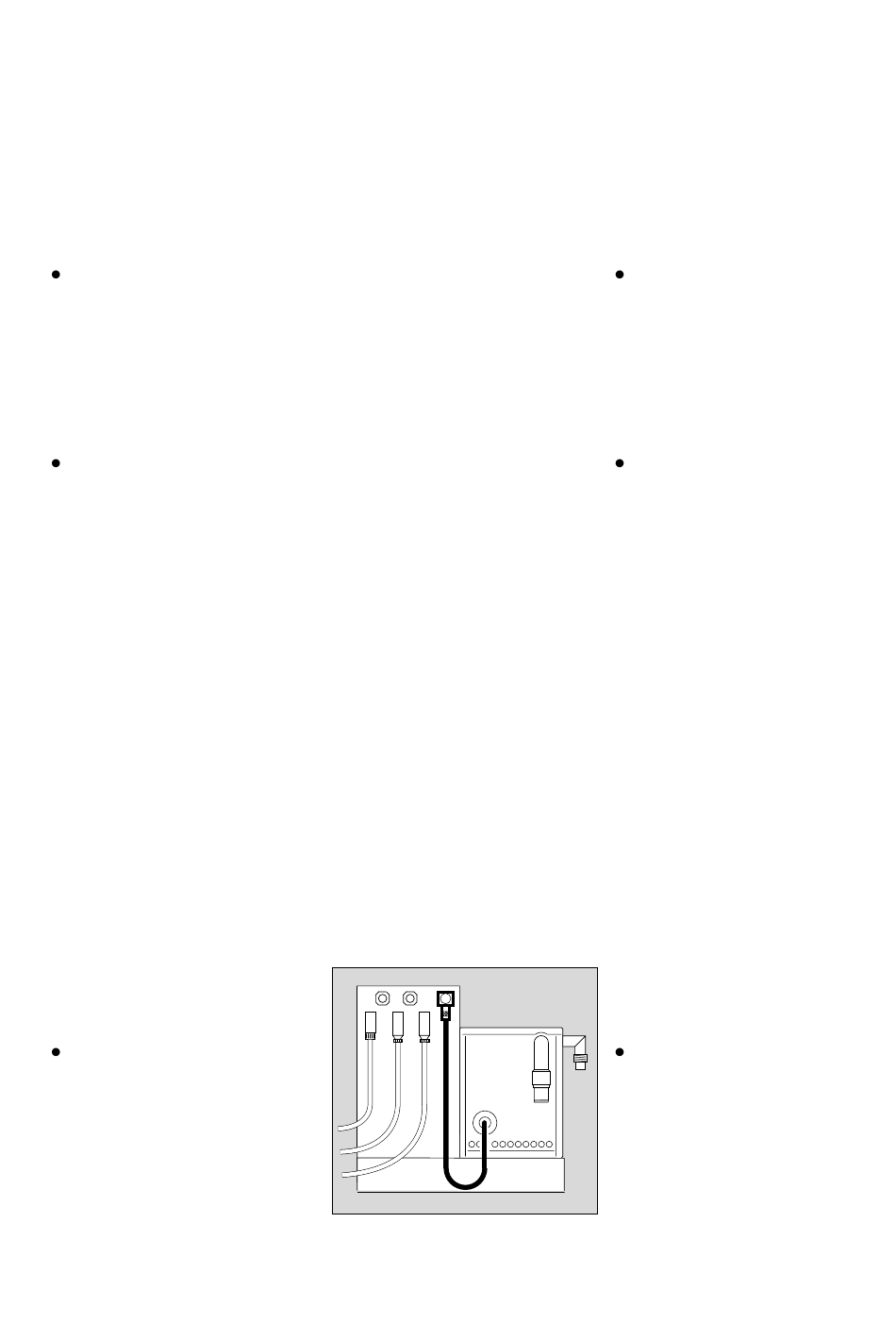

Connecting to gas supply
on Sulla 909 V with medical air
from Sulla 909 V
Screw medical air hose onto back
of Ventilog 2 and push into the
coupling on Sulla 909 V – as far
Air/O
2
as it will go.
When Sulla 909 V is not being
supplied with medical air, or if the
air supply pressure falls below
2 bar, Ventilog 2 is automatically
driven with oxygen from
Sulla 909 V.
