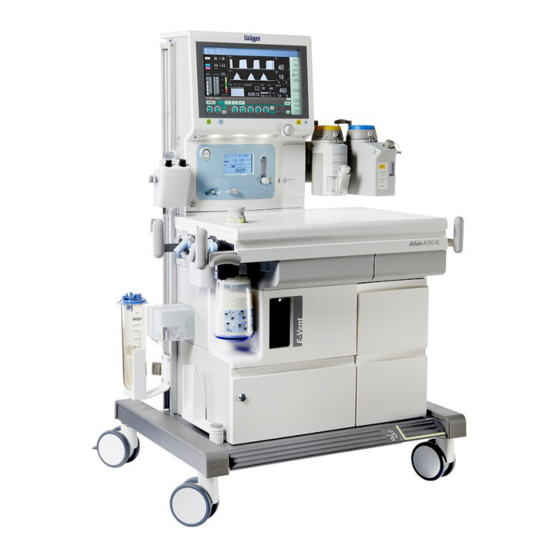

Dräger Atlan A300 Aufbereitungsanweisung
Anästhesie-arbeitsplatz
Vorschau ausblenden
Andere Handbücher für Atlan A300:
- Gebrauchsanweisung (352 Seiten) ,
- Ergänzung zur gebrauchsanweisung (76 Seiten) ,
- Ergänzung (13 Seiten)
Verwandte Anleitungen für Dräger Atlan A300
Inhaltszusammenfassung für Dräger Atlan A300

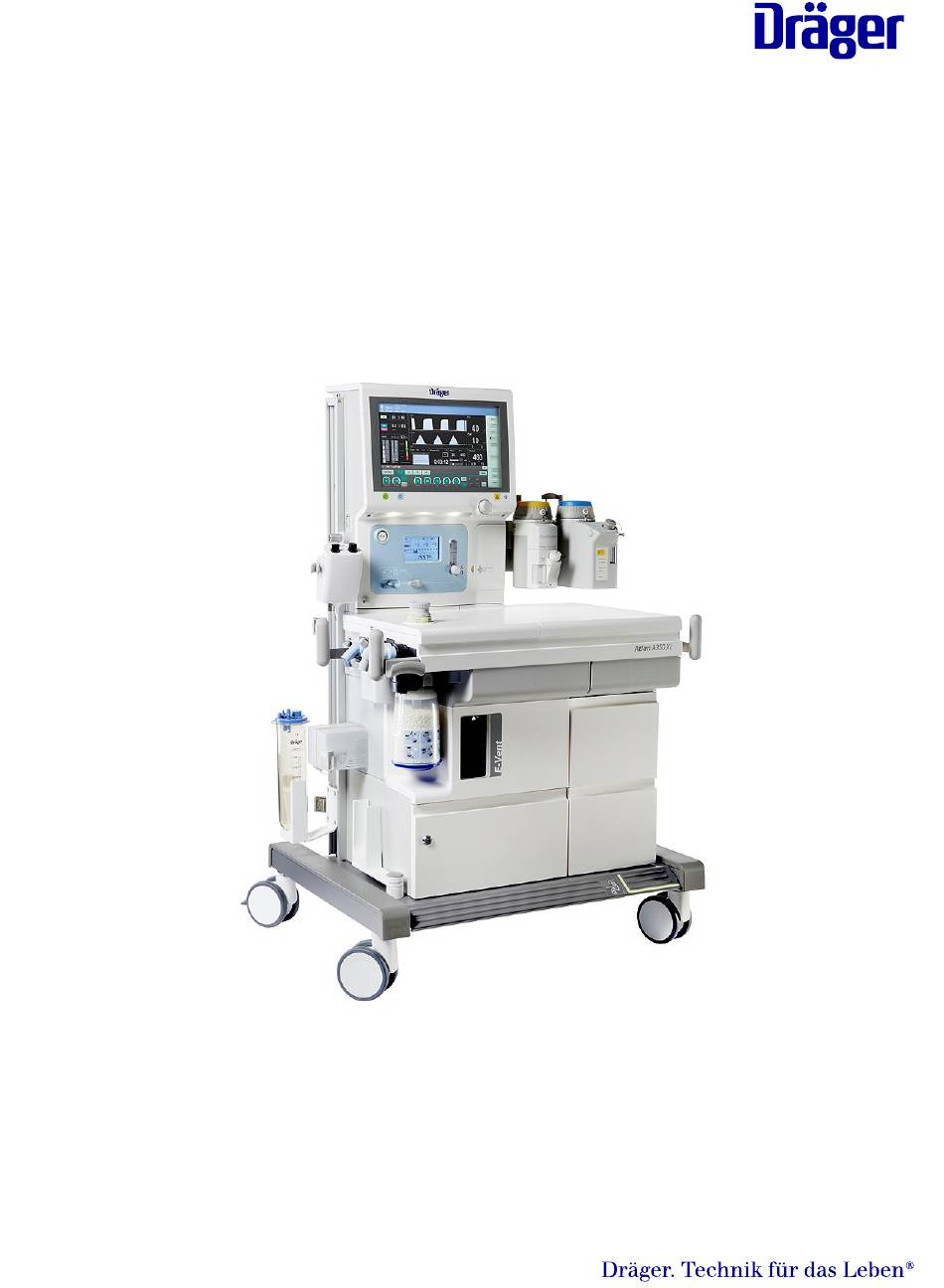

- Seite 1 Atlan A300, A300 XL, A350, A350 XL Anästhesie-Arbeitsplatz Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 WARNUNG Zur korrekten Aufbereitung der Produkte dieses Dokument lesen und beachten. Atlan A300, A300 XL, A350, A350 XL...
-
Seite 2: Inhaltsverzeichnis
Weitere Mittel und Aufbereitungsverfahren ........3.5.1 Desinfektionsmittel ............3.5.2 Aufbereitungsverfahren ............ Nach der Aufbereitung..............3.6.1 Zusammenbauen und Anbauen der gerätespezifischen Komponenten ..............3.6.2 Vorbereiten vor der erneuten Verwendung ...... Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 3: Informationen Zu Diesem Dokument
Mikrozid ® Perform ® Ecolab Actichlor ® Incidin Ecolab USA ® Oxycide ® Clorox Dispatch ® Descogen Antiseptica ® Oxygenon ® Aseptix SteriMax ® Dr. Schumacher Cleanisept Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 4: Sicherheitsbezogene Informationen
Personenschäden oder Sachschäden entstehen. 2.2.1 Sicherheitshinweise Dieses Dokument enthält Abschnitte mit Sicherheitshinweisen, die vor Gefahren warnen. Die Art der Gefährdung und die Folgen bei Nichtbeachtung sind in jedem Sicherheitshinweis aufgeführt. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 5: Warnhinweise
► Nur kompatibles Zubehör verwenden. Das für dieses Produkt kompatible Zubehör ist in der Zubehörliste aufgeführt, die mit dem Produkt mitgeliefert wird. ► Nur intaktes Zubehör verwenden. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 6 ► Ein aufbereitetes Atemsystem verwenden. ► Wenn erforderlich das Atemsystem aufbereiten. ► Um das Risiko einer Kontamination zu reduzieren, empfiehlt Dräger die Nutzung von patientennahen Filtern am Atemsystem. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 7 ► Keine brennbaren oder explosiven Stoffe in das Atemsystem oder das Atemschlauchsystem gelangen lassen. ► Kein Cyclopropan oder Äther verwenden. ► Den Flowsensor nach der Desinfektion mindestens 30 Minuten ablüften lassen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 8: Aufbereitung
– Frischgas-Entkopplungsventil (schwarz) – Absorbertopf und Absorbereinsatz – Sensorkappe des O -Sensors – Kolbenmembran – Pneumatische Anschlusstüllen – Atembeutelarm (Option) 1) Nur verfügbar bei Hardwarevariante mit integriertem O -Monitoring Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 9: Vor Der Aufbereitung
3.3.1.1 Abbauen des Zubehörs und der Verbrauchsmaterialien Das folgende Zubehör abbauen: – Probengasleitung (1) – Atembeutelschlauch mit Atembeutel (2) – Atemschläuche (3) – Filter (Option) (4), (5) Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 10 Abziehen der Atemschläuche immer an der Schlauchmuffe anfassen und nicht am Schlauch selbst. Abbauen der Filter (Option) ● Die Filter an den Positionen (4) oder (5) abbauen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 11: Gerätespezifische Komponenten
► Sorgfältig mit dem Atemkalk umgehen und nicht verschütten. 1. Den CO -Absorber abbauen: – Mehrwegabsorber Oder – CLIC-Absorber (Einwegabsorber) 1) Nur verfügbar bei Hardwarevariante mit integriertem O -Monitoring Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 12 CLIC-Absorber (Einwegabsorber) Die Gebrauchsanweisung des CLIC-Absorbers beachten. 1. Die Entriegelungstaste (1) drücken. Der CLIC-Adapter klappt auf. 2. Den CLIC-Absorber (2) in Pfeilrichtung aus der Halterung (3) herausziehen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 13 Dieses Kapitel gilt nur für Hardwarevarianten mit integriertem O -Monitoring. 1. Die Atemsystemabdeckung (1) hochklappen und beiseite legen. 2. Den O -Sensor (2) gegen den Uhrzeigersinn drehen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 14 -Sensorzelle beschädigen. In der Folge kann die O -Messung gestört sein und der Patient gefährdet werden. ► Die O -Sensorzelle nicht desinfizieren, sterilisieren oder in andere Flüssigkeiten eintauchen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 15 Heizplatte sehr heiß werden. ► Das Atemsystem vor der Entnahme abkühlen lassen. Um unbeabsichtigtes Eindringen von Atemkalk ins Atemsystem zu vermeiden, sicherstellen, dass der Mehrweg-CO -Absorber demontiert ist. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 16 2. Das Atemsystem (2) senkrecht nach oben aus der Atemsystemaufnahme entnehmen. 3.3.2.5 Entnehmen der Kolbenmembran ● Die Kolbenmembran (1) aus dem Ventilator entnehmen. Wenn erforderlich vorhandene Restfeuchtigkeit entfernen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 17: Auseinanderbauen Des Atemsystems
Inspirationsventil (gelb) Exspirationsventil (blau) Flowsensoren Aufbereitung erfolgt gemäß eigener Gebrauchsanweisung. Atemsystem-Unterteil Frischgas-Entkopplungsventil (schwarz) CLIC-Adapter (Option) Aufbereitung erfolgt gemäß eigener Gebrauchsanweisung. Beutelwinkelstück Verbleibt am Atemsystem-Unterteil. Exspirationstülle Inspirationstülle APL-Ventil Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 18 2. Den exspiratorischen Flowsensor (2) entfernen. 3. Die Inspirationstülle (3) lösen und abziehen. 4. Den inspiratorischen Flowsensor (4) entfernen. Wenn das Atemsystem mit einem Beutelwinkelstück ausgestattet ist, verbleibt das Beutelwinkelstück am Atemsystem. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 19 Aufbereitungsmaßnahmen beschädigt werden. Dies kann zu Leckagen im Atemsystem führen. ► Das APL-Ventil vor der Aufbereitung immer demontieren. ● Das APL-Ventil mit der unteren Rändelmutter (1) vom Atemsystem-Oberteil abschrauben. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 20 1. Mit dem Finger an der Unterkante des Ventils seitlich ansetzen. Das Ventil mit leichtem Druck nach oben drücken. Wenn sich das Ventil löst, das Ventil vorsichtig entfernen. 2. Das Ventil nur am Ventilkäfig anfassen. Die Ventilscheiben dabei nicht berühren. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 21 Aufbereitung Unterseite des Atemsystem-Unterteils: ● Das Frischgas-Entkopplungsventil (3) gegen den Uhrzeigersinn drehen und herausnehmen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 22: Validierte Aufbereitungsverfahren
Ja (siehe „Atembeutelarm (Option)“, Seite 30) 1) Nur verfügbar bei Hardwarevariante mit integriertem O -Monitoring 2) Für eine wirksame hygienische Aufbereitung ist eine Reinigung mit thermischer Desinfektion erforderlich. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 23: Flächendesinfektion Mit Reinigung
1. Grobe Verunreinigungen mit einem in Flächendesinfektionsmittel getränkten Einwegtuch aufnehmen und entsorgen. 2. Mit einem neuen Tuch alle Oberflächen abwischen. Danach dürfen keine Verunreinigungen mehr sichtbar sein. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 24 2. Die Flächendesinfektion der Atemsystemaufnahme durch mindestens 3-maliges Hin- und Herwischen durchführen. Dabei insbesondere die pneumatischen Anschlüsse (1) desinfizieren. 3. Die Schritte 1 und 2 jeweils 4-mal wiederholen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 25: Nach Flächendesinfektion Mit Reinigung
► Beim Entleeren sorgfältig vorgehen und wenn erforderlich Schutzmaßnahmen ergreifen. ► Die Hygienevorschriften und Aufbereitungsvorschriften der Gesundheitseinrichtung einhalten. ● Die Wasserfalle (1) wenn erforderlich abziehen und entleeren oder entsorgen. Die Gebrauchsanweisung der Wasserfalle beachten. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 26: Maschinelle Reinigung Mit Thermischer Desinfektion
– – Trocknungszeit abhängig von der Beladung Voraussetzungen: – Das Reinigungs- und Desinfektionsgerät wurde gemäß den Herstellerangaben vorbereitet. 1) Nur verfügbar bei Hardwarevariante mit integriertem O -Monitoring Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 27: Positionieren Der Komponenten Im Beladungswagen
– Schlauch für Atembeutelarm (Innendurchmesser 22 mm) – Schlauch für Absorbereinsatz (Innendurchmesser 22 mm) – Spezieller Spüladapter für die Sensorkappe des O -Sensors Atemsystem-Oberteil ● Atemsystem-Oberteil leicht geneigt positionieren (beispielhaft). Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 28 Für die Sensorkappe wird ein spezieller Spüladapter benötigt. 1. Den Spüladapter mit dem Silikonschlauch (1) auf eine Spüldüse schieben. 2. Die Sensorkappe (2) in den Spüladapter einsetzen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 29 Aufbereitung APL-Ventil ● Positionierung beispielhaft. Inspirationstülle und Exspirationstülle ● Positionierung beispielhaft. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 30 1. Das eine Ende des Atembeutelarms (1) mit dem bereitgestellten Schlauch (2) verbinden. 2. Den Atembeutelarm mit Schlauch in den Beladungswagen legen. 3. Das andere Ende des Schlauchs (2) mit einer geeigneten Düse (3) verbinden. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 31 2. Den Absorbereinsatz mit Schlauch in den Beladungswagen legen. 3. Das andere Ende des Schlauchs (2) mit einer geeigneten Düse (3) verbinden. Absorbertopf ● Positionierung beispielhaft. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 32: Lagerung Und Transport
Desinfektionsmittel verwenden, die national zugelassen und für das jeweilige Aufbereitungsverfahren und den Anwendungsbereich geeignet sind. Flächendesinfektionsmittel Die Hersteller der Flächendesinfektionsmittel haben mindestens die folgenden Wirkspektren nachgewiesen: – Bakterizid – Levurozid – Viruzid oder begrenzt viruzid Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 33 Dräger weist darauf hin, dass Sauerstoffabspalter und Chlorabspalter bei einigen Materialien zu Farbveränderungen führen können. Farbveränderungen beeinträchtigen nicht die Funktionsfähigkeit des Produkts. Die Verwendung anderer Flächendesinfektionsmittel erfolgt auf eigene Verantwortung. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 34: Aufbereitungsverfahren
Dräger empfiehlt die Dampfsterilisation mit fraktioniertem Vakuum. Vorgehen: 1. Die Komponenten sterilisieren (maximal 137 °C (278,6 °F), 5 min). 2. Die Komponenten auf sichtbare Beschädigungen prüfen und wenn erforderlich austauschen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... -
Seite 35: Nach Der Aufbereitung
Zusammenbauen und Anbauen der gerätespezifischen Komponenten Übersicht der Komponenten des Atemsystems Nr. Bezeichnung Atemsystem-Oberteil Inspirationsventil (gelb) Exspirationsventil (blau) Flowsensoren Atemsystem-Unterteil Frischgas-Entkopplungsventil (schwarz) CLIC-Adapter (Option) Beutelwinkelstück Exspirationstülle Inspirationstülle APL-Ventil Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 36 – Kolbenmembran – Anströmgitter im Inspirationsschenkel des Atemsystem-Unterteils – Anströmgitter in Exspirationstülle Wenn die Anströmgitter beschädigt sind, DrägerService kontaktieren. 1) Nur verfügbar bei Hardwarevariante mit integriertem O -Monitoring Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 37 1. Das Inspirationsventil (1) und das Exspirationsventil (2) so ausrichten, dass die Aussparungen (3) der Ventilkäfige zu den entsprechenden Nasen am Atemsystem-Unterteil passen. 2. Das Inspirationsventil (gelb) und das Exspirationsventil (blau) einsetzen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 38 ► Bei der Montage darauf achten, dass der untere Punkt während des Betriebs zum Anwender zeigt. 1. Das APL-Ventil korrekt ausrichten. Der untere Punkt (1) muss während des Betriebs zum Anwender zeigen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 39 ► Den Flowsensor nach der Desinfektion mindestens 30 Minuten ablüften lassen. ► Vor dem Einsetzen des Flowsensors eine Sichtprüfung auf Beschädigungen und Verunreinigungen wie Schleimreste, Medikamentenaerosole und Partikel durchführen. ► Beschädigte, verunreinigte oder nicht partikelfreie Flowsensoren austauschen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 40 Anbauen des CLIC-Adapters (Option) 1. Den CLIC-Adapter (1) an das Atemsystem-Unterteil anschrauben. 2. Die korrekte Ausrichtung des Adapters (2) prüfen. Die beiden Symbole müssen senkrecht übereinander stehen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 41 Darauf achten, dass die Dräger-Inschrift auf dem Boden der Kolbenmembran von oben lesbar ist. 3.6.1.3 Einsetzen des Atemsystems 1. Das zusammengebaute Atemsystem (1) senkrecht in die Atemsystemaufnahme einsetzen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 42: Zusammenbau Und Einsetzen Des O
2. Die Rändelmutter (2) ca. 90° im Uhrzeigersinn drehen. So weit drehen, bis der fühlbare Widerstand überwunden und ein Klicken zu hören ist. Die Sensorkappe ist dann montiert. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 43 Aufbereitung 3. Den O -Sensor (3) in den Sensoranschluss einsetzen. 4. Den O -Sensor (4) im Uhrzeigersinn drehen. 5. Die Atemsystemabdeckung (5) aufsetzen und einrasten. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 44 ► Sorgfältig mit dem Atemkalk umgehen und nicht verschütten. 2. Den CO -Absorber mit frischem Atemkalk bis zur oberen Markierung füllen. Empfehlung: Drägersorb 800 Plus oder Drägersorb Free benutzen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
-
Seite 45: Vorbereiten Vor Der Erneuten Verwendung
● Das Gerät mit folgendem Zubehör komplettieren: – Atemschläuche – Filter – Atembeutelschlauch und Atembeutel – Wasserfalle (bei Hardwarevariante mit Patientengas-Messmodul) – Probengasleitung (bei Hardwarevariante mit Patientengas-Messmodul) Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL... - Seite 46 Positionen (2) und (3) anbauen. Hinweise zu den Konfigurationen des Atemschlauchsystems und der Filter beachten, (siehe Tabelle "Zulässige Schlauchkonfigurationen" im Kapitel Zusammenbau und Vorbereitung der Gebrauchsanweisung). Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 47 Den Atembeutel am Atembeutelarm (Option), (siehe „Anbauen des flexiblen Atembeutelarms (Option)“, Seite 44), anschließen. Anbauen der Wasserfalle ● Bei der Hardwarevariante mit einem Patientengas-Messmodul, die Wasserfalle (1) aufstecken. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 48 3.6.2.2 Prüfen der Betriebsbereitschaft Voraussetzungen: – Das Gerät ist betriebsbereit zusammengebaut und vorbereitet. Vorgehen: 1. Die Betriebsbereitschaft mit einem Systemtest prüfen, siehe Gebrauchsanweisung, Kapitel Inbetriebnahme und Tests. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 49 Diese Seite wurde absichtlich leer gelassen. Aufbereitungsanweisung für Rüstsatz Atlan SW 2.0 Atlan A300, A300 XL, A350, A350 XL...
- Seite 50 Hersteller Drägerwerk AG & Co. KGaA Moislinger Allee 53 – 55 23542 Lübeck Deutschland +49 451 8 82-0 9512620 – de © Drägerwerk AG & Co. KGaA Ausgabe: 1 – 2022-03 Dräger behält sich das Recht vor, Änderungen am Medizinprodukt ohne vorherige Ankündigung durchzuführen.
