Betrieb

Frischgasflow am Narkosegerät einstellen

Automatische Beatmung

Betrieb
Frischgasflow am Narkose-
gerät einstellen
2 bis 8 L/min
Automatische Beatmung

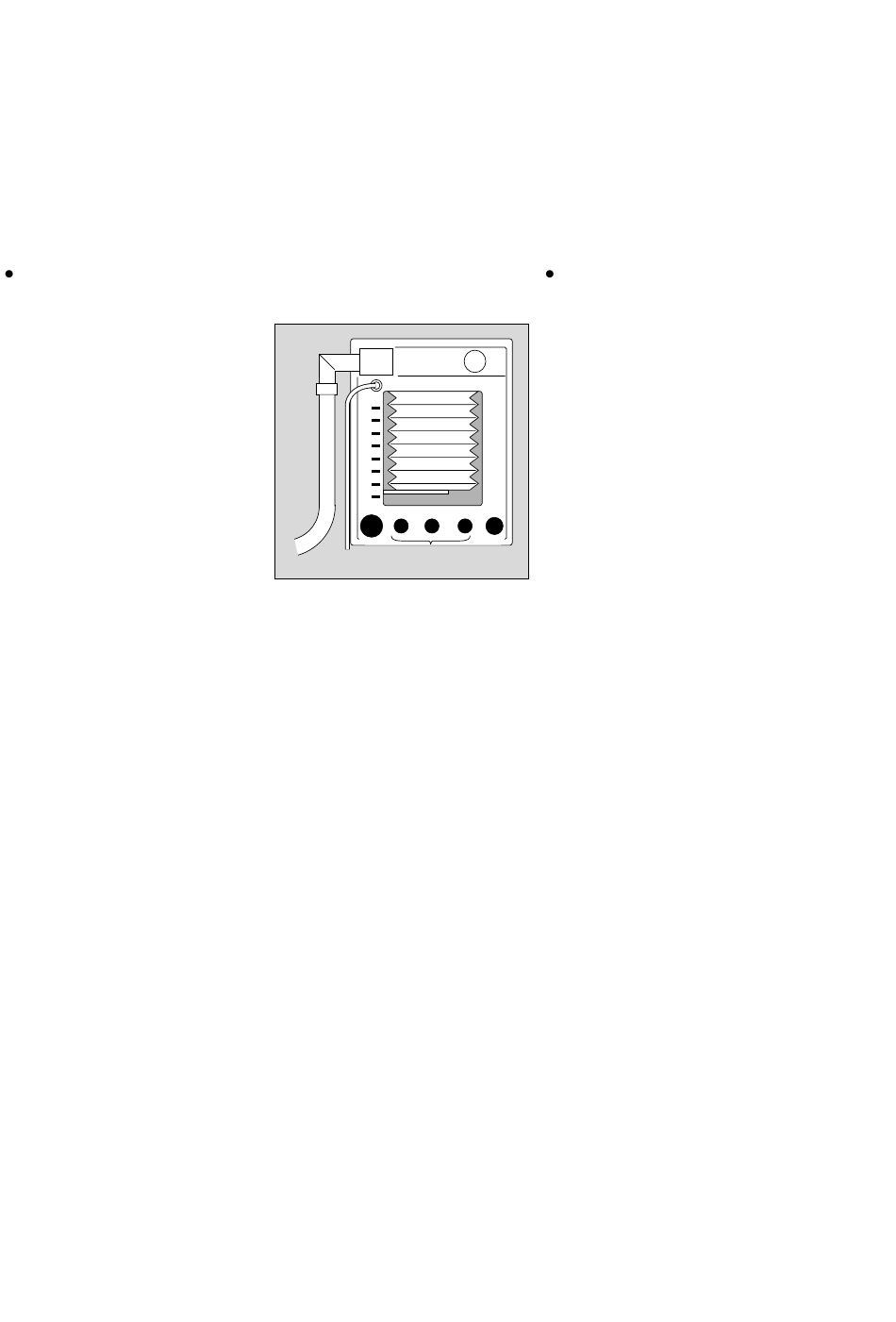

1 Drehknöpfe für
Frequenz
PEEP
Flow
zunächst auf die grünen Punkte
der Skalen einstellen (Voreinstel-
lung).
Dann:
2 Hubvolumen mit dem Drehknopf
an der Skale patientengerecht
einstellen. Die Skale gilt für den
Faltenbalg E (Erwachsene und
Kinder) bei einem Frischgasflow
von 4 L/min (bei f = 10 /min,
I:E = 1:2).
3 Ventilog 2 einschalten = Schalter
auf das gewünschte I:E-Verhältnis
stellen. Das Umschaltventil ISO
verbindet den Faltenbalg des
Ventilog 2 mit dem Kreissystem 9.
Bei Verwendung des im Rüstsatz
Kinderbalg enthaltenen Faltenbalgs K
(Säuglinge und Kleinkinder) ist die
Hubvolumenskale ungültig!
Es muß die dem Rüstsatz Kinderbalg
beiliegende Skale benutzt werden.
Am Ventilog 2 bezieht sich die Hub-
volumenskale auf einen kontinuierlich
in das Kreissystem fließenden Frisch-
gasflow von 4 L/min (bei f = 10 /min,
I:E = 1:2). Bei anderen Einstellungen
weicht das resultierende Hubvolu-
men von der Skalierung ab.
Deshalb:
Hubvolumen des Faltenbalgs nach
folgenden Tabellen korrigieren.
10
2 1 3

Operation

Set fresh gas flow on anaesthetic machine

Automatic ventilation

Operation
Set fresh gas flow on
anaesthetic machine
2 to 8 L/min
Automatic ventilation
1 First set rotary knobs for
Frequency
PEEP
Flow
to green dots (initial setting).
Then:
2 set stroke volume on the scale to
suit the patient using rotary knob.
The scale relates to bellows E
(adults and children) fresh-gas
flow of 4 L/min (with f = 10 /min,
I:E = 1:2.
3 Switch on Ventilog 2 = set switch
to desired I:E ratio. The ISO
switching valve connects the bel-
lows on Ventilog 2 to the Circle
System 9.
When using bellows K (for neonates
and small children) from the chil-
dren's bellows modification set, the
scale for setting stroke volume that is
given on the window is not correct.
The scale enclosed with the chil-
dren's bellows modification set must
be used instead.
For Ventilog 2, the scale given for
stroke volume relates to a fresh-gas
flow of 4 L/min (with f = 10 /min,
I:E = 1:2) flowing continuously in the
circle system. At different flows, the
resulting stroke volume will deviate
from the scale range.
Therefore:
correct the stroke volume set for the
bellows according to the following ta-
bles.
