Dräger Ventilog 2 Gebrauchsanweisung Seite 9

Vorbereiten

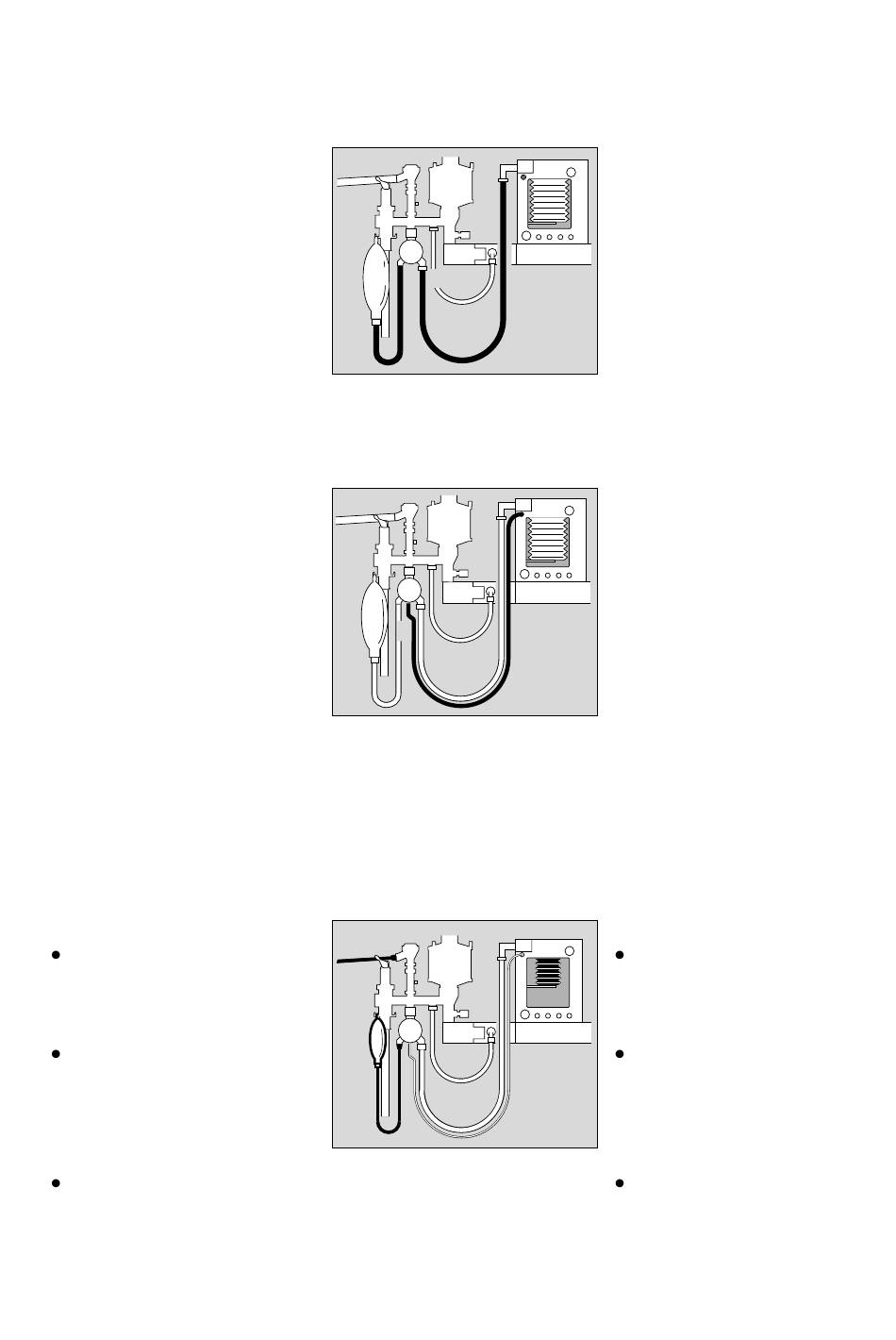

Ventilog 2 an Kreissystem 9 anschließen
1 Verbindungsschlauch auf die Tül-
len vom Ventilog 2 und vom Um-
schaltventil ISO stecken und mit
Rändelmuttern festschrauben.
2 Faltenschlauch des Atembeutels
auf die Tülle des Umschalt-
ventils ISO stecken.
3 Steuerleitung für das Umschalt-
ventil ISO auf die Tülle des Um-
schaltventils ISO stecken und auf
der Frontseite des Ventilog 2 ein-
kuppeln = Stecker in die Buchse
drücken – bis zum Einrasten.
Für Säuglinge und Kleinkinder
Faltenbalg K aus dem Rüstsatz
"Kinderbalg" benutzen für Hub-
volumen 50 bis 150 mL
und:
Schläuche sowie Atembeutel des
Rüstsatzes "Kinderkreissystem
ISO" verwenden.
Am Umschaltventil ISO
Atembeutel 0,5 L mit dem
Schlauch aus dem Rüstsatz an
das Umschaltventil anschließen.
2
1
3
Preparation
Connecting Ventilog 2 to Circle System 9
1 Screw hose onto connectors of
Ventilog 2 and ISO switching
valve and secure tightly with
knurled nuts.
2 Fit corrugated hose on breathing
bag to connector on ISO switch-
ing valve.
3 Connect control line for ISO
switching valve to connector on
valve and to front of Ventilog 2 =
push probe into socket – until it
engages.
For neonates and infants
Use bellows K from "Infant bel-
lows" modification kit for stroke
volumes of 50 to 150 mL
and:
use both hoses and breathing bag
from "ISO Infant Circle System"
modification kit.
On ISO switching valve
Connect 0.5 L breathing bag to
the switching valve with hose
from the modification kit.
9
