30. PEAK
Diese rote LED leuchtet auf,
wenn ein zu hoher Signalpegel
im Kanal vorherrscht. Das
Signal wird an zwei Stellen im
Kanal abgegriffen, zum einen
hinter dem Hochpassfilter,
zum
anderen
nach
Klangregelung.
Die
LED leuchtet ungefähr 6
dB vor dem tatsächlichen
Clipping des Kanals, was zu
unerwünschten Verzerrungen führen würde. Sie ist
jedoch nicht von der Stellung des Kanal Faders (#32),
also der endgültigen Lautstärke in der Mischung,
abhängig!
Die PEAK LED ist mit einer Doppelfunktion ausgestattet
– sie fungiert gleichzeitig als Kontrolle, wenn der PFL
Schalter (#31) gedrückt ist (näheres siehe dort).
In der Regel sollte der Eingangspegel mit dem GAIN
Regler (#20) so eingestellt werden, dass diese LED
nur bei den lautesten Stellen gelegentlich, d.h. sehr
kurzzeitig, aufleuchtet. Wenn sie fast durchgehend
leuchtet, muss der Eingangspegel mit dem GAIN
Regler ein wenig niedriger eingestellt werden. Damit
erhält man den besten Signal-Rauschabstand und
den größtmöglichen Dynamikumfang.
Bedenken Sie, dass eine Veränderung in der
Klangregelung auch den internen Pegel ändert
– wenn Sie z.B. sehr viele Bässe anheben, kann es
passieren, dass die Peak Anzeige aufleuchtet, obwohl
der Gain Regler relativ niedrig eingestellt ist.
Außerdem muss man wissen, dass die PEAK Anzeige
sehr schnell reagiert. Gerade bei Signalen, die sehr
perkussiv sind (Snare Drum, Hi Hat, etc.), leuchtet
die PEAK Anzeige u. U. schon sehr frühzeitig auf,
obwohl der Durchschnittspegel noch relativ niedrig
ist, und ohne dass irgendwelche Verzerrungen zu
hören wären. Das liegt in der Natur dieser Signale
– sie haben ein kurzzeitiges Maximum (die sog.
„Transiente"), während der darauf folgende Ausklang
nur durchschnittlichen Pegel hat. Bei diesen Signalen
ist es nicht so problematisch, wenn die PEAK Anzeige
öfter mal aufleuchtet.
Anders ist das jedoch bei flächigen Klängen wie z.B.
Keyboard Akkorden, oder auch Gesang. Wenn bei
solchem Klangmaterial die PEAK Anzeige aufleuchtet,
hört man in der Regel auch schon die Verzerrung.
20
der
Peak
31. PFL & LED
Dies ist einer der wichtigsten Schalter im Mischpult /
Powermischer! PFL steht für Pre Fader Listening, also
Abhören vor dem Fader.
Mit
Betätigen
des
PFL
entsprechende Kanalsignal (hinter der Klangregelung,
aber eben noch vor dem Fader) in die CONTROL
ROOM / PHONES Sektion (#49) geleitet, um es dort in
den Kontrollmonitoren oder dem Kopfhörer überprüfen
zu können. Gleichzeitig erscheint das Signal in der
Pegelanzeige (#58) für eine optische Überprüfung.
Zur Kontrolle leuchtet die PEAK LED oberhalb des
Schalters konstant auf.
Die PFL Funktion sollte in regelmäßigen Abständen
verwendet werden. Sie können den Kanalpegel exakt
einstellen, ohne das Signal auf irgendwelche Ausgänge
zu schicken, da die PFL Funktion unabhängig
vom Schalter ON (#28) ist. Auf diese Weise ist ein
„stummes" Einpegeln möglich, was unvorhergesehene
Signalspitzen oder ähnliche „Katastrophen" im Vorfeld
unterbindet. Sie können nun den Kanalpegel mit dem
GAIN Regler (#20) exakt einstellen und die Wirkung
der Klangregelung überwachen.
Achtung: Weil eben der Pegel im Kanal dargestellt
wird (unabhängig von der endgültigen Lautstärke des
Kanals, welche ja erst durch den Fader #32 bestimmt
wird), routet die PFL Funktion das Kanalsignal mit
„Unity Gain Pegel" zur Abhörsektion. Dadurch kann
der Pegel an den Ausgängen PHONES (#14) und
CONTROL ROOM (#12) sehr hoch sein, je nach
Stellung des Regler CONTROL ROOM / PHONES
(#49). Es ist daher eine gute Idee, diesen Regler
immer wieder herunter zu drehen, bevor Sie eine PFL
Funktion aktivieren.
Hinweis:
Sie
können
verschiedener Kanäle gleichzeitig drücken – das hat
ja in bestimmten Situationen durchaus Vorteile. Es
hat aber auch einen Nachteil: Die Signale addieren
sich in der CONTROL ROOM Sektion und auch in
der Pegelanzeige. Wenn Sie also nur einen Kanal
überprüfen wollen, stellen Sie sicher, dass auch nur
der eine SOLO Schalter gedrückt ist.

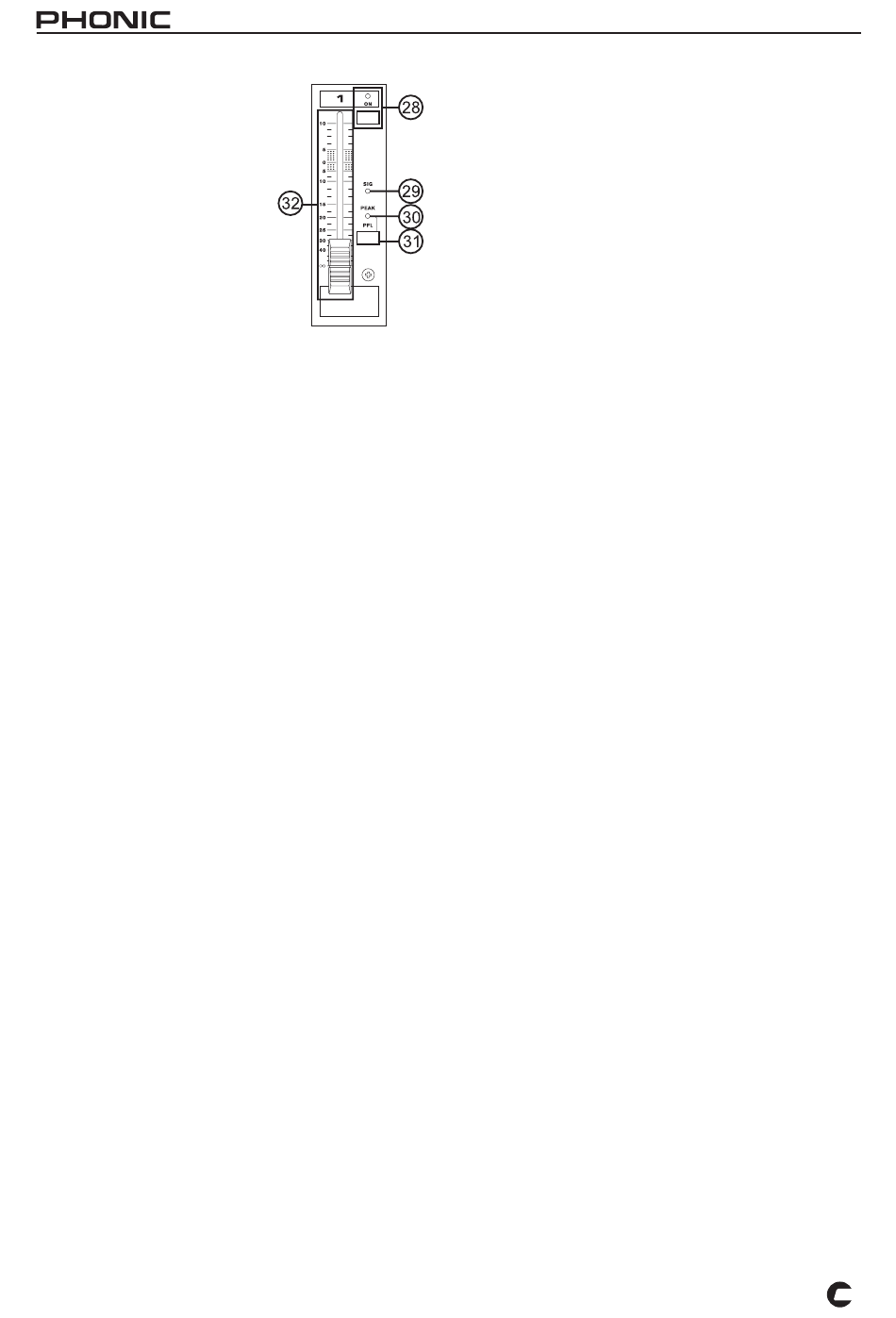

32. FADER (LAUTSTÄRKE REGLER)
Dieser 60 mm Flachbahn Schiebesteller mit linearer
Kennlinie bestimmt die Ausgangslautstärke des
Kanals, also den Anteil des Kanalsignals innerhalb
der Mischung. Vorausgesetzt, alle Kanäle sind richtig
und relativ einheitlich eingepegelt, gibt Ihnen der
Fader schon einen ersten optischen Eindruck über die
Lautstärkeverhältnisse in der Mischung.
Schalters
wird
das
mehrere
PFL
Schalter
POWERPOD K16 Plus
PLUS
