Inhaltszusammenfassung für Phonic MU 200XP

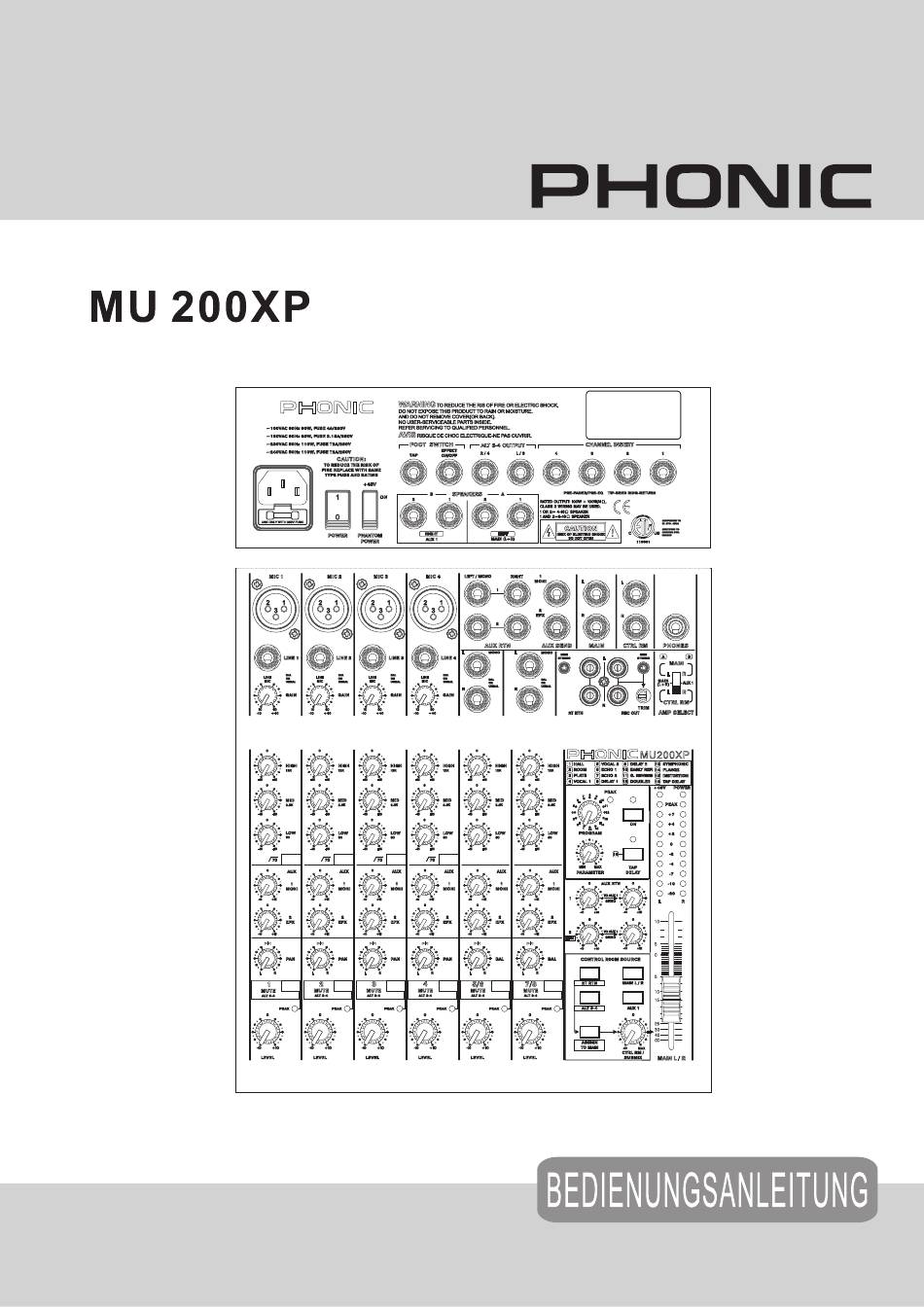

- Seite 1 Kompakter Mischverstärker German...
- Seite 2 Lösungsmittel, die die Lackierung oder die AUSGEBILDETEM FACHPERSONAL EINEM Plastikteile angreifen könnten. Regelmäßige AUTORISIERTEN PHONIC HÄNDLER DURCHFÜHREN. Pflege und Überprüfung beschert Ihnen eine lange Lebensdauer und höchste Zuverlässigkeit. Dieses Dreieck mit dem Blitzsymbol auf Entkabeln sie das Gerät vor der Reinigung.
-
Seite 3: Inhaltsverzeichnis
MU200XP Kompakter Mischverstärker INHALT EINFÜHRUNG..........................4 MERKMALE...........................4 VOR DER INBETRIEBNAHME......................5 BESCHREIBUNG DES ANSCHLUSSFELDS................6 EIN- UND AUSGÄNGE OBERSEITE....................6 STIRNSEITE..........................7 IMPEDANZEN –ein kleiner Exkurs....................8 DIGITALE EFFEKTSEKTION.......................11 SUMMEN SEKTION........................12 ERSTE SCHRITTE........................14 ANWENDUNGS- UND VERKABELUNGSBEISPIELE..............15 DIGITALE EFFEKTPROGRAMME..................... 16 BLOCKSCHALTBILD ........................17 ABMESSUNGEN ........................18 TECHNISCHE DATEN.........................19 TYPISCHE KABELVERBINDUNGEN..................21 GLOSSAR............................22 NACHSCHLAGEWERKE......................23 GARANTIE UND SERVICE......................24... -
Seite 4: Einführung
EINFÜHRUNG MERKMALE ● Vielen Dank, dass Sie sich für einen hochw- kompakter Powermixer für Live und Recording ertigen Phonic Powermixer aus der MU Serie Anwendungen ● entschieden haben. Zwei eingebaute 100 Watt Endstufenblöcke für Die MU Serie ist eine Weiterentwicklung der Main L/R, Main(L+R)/AUX 1 oder Control Room beliebten MM Serie. -
Seite 5: Vor Der Inbetriebnahme
Sie die Geräte der Audioanlage an- schalten. ● Schließen Sie alle gewünschten Signalquellen an die entsprechenden Eingänge des Geräts an. Das können sein: Mikrofone, Keyboards, Gitarre und Bass sowie Line Pegel Geräte wie z.B. CD Spieler etc. MU 200XP... -
Seite 6: Beschreibung Des Anschlussfelds
CONTROL ROOM SOURCE (#38) angewählt wurde. Die Ist das Eingangssignal mono, kann beim AUX RTN 1 nur Lautstärke wird mit dem Regler CTRL RM / SUBMIX (siehe der linke Eingang „L (MONO)“ benutzt werden. Das Signal auch #40) eingestellt. MU 200XP... -
Seite 7: Stirnseite
Der Einschleifpunkt dient dem Anschluss von Kompressoren, also alle Signale, die in die Summenschiene gelangen, sind Noise Gates, Limitern (z.B. PHONIC PCL3200, T8200), Effek- jedoch in der Lautstärke unabhängig von der Stellung des tgeräten (z.B. PHONIC DFX256, I7300) und anderen Klang- MAIN Faders. -
Seite 8: Impedanzen -Ein Kleiner Exkurs
Gitarrenboxen mit 4 Lautsprechern. (sofern die Boxen über entsprechende Anschlussmöglich- keiten verfügen). Technisch gesehen handelt es sich bei beiden Verfahren um eine Parallelschaltung (auch wenn das bei einer Verbindung von Box zu Box nicht auf den ersten Blick einleuchtend sein mag). MU 200XP... - Seite 9 über zwei verschiedene Bereiche, je nachdem, sie sich in der Mischung besser durchsetzen bzw. in den ob es sich um Mikrofon- oder Linepegel handelt. Für Hintergrund gedrängt werden. Stellen Sie den Regler auf “0” (12 Uhr), wenn er nicht benötigt wird. MU 200XP...
- Seite 10 In der Regel wird mit diesem AUX 2 / EFX Regler der Anteil nur durch Ihre Vorstellungskraft limitiert. des Kanalsignals gesteuert, der in ein externes Effektgerät, z.B. ein Hallgerät, gelangen soll. Die vielfach gebrauchte Wendung, dass mit diesem Regler „der Kanal mit Hall versorgt wird“, ist natürlich falsch. MU 200XP...
-
Seite 11: Digitale Effektsektion
Zu diesem Zweck gibt es eine wenn der Parameter Regler bewegt wird, entspricht der reale Klinkenbuchse auf der Stirnseite des Geräts mit Aufschrift Parameterwert der Position des Reglers. FOOTSWITCH – TAP (#11), an die ein Impulsschalter (Taster) MU 200XP... -
Seite 12: Summen Sektion
Pegel in der LED Kette. Endstufe A das linke Signal, Endstufe B das rechte Signal. Das gleiche gilt für die Schalter ALT 3-4, MAIN L/R und AUX 1. Sie können natürlich auch mehrere Schalter gleichzeitig drücken, wenn es erforderlich ist. MU 200XP... - Seite 13 Quellsignal gewählt ist, d.h. welcher der Schalter in der Con- trol Room Source Sektion (#38) gedrückt ist. Ist keiner dieser Schalter gedrückt, kann auch kein Pegel abgelesen werden. Auf diese Weise kann exakt der Eingangspegel jedes einzel- nen Kanals eingestellt werden. Voraussetzung ist jedoch fol- gende Vorgehensweise: MU 200XP...
-
Seite 14: Erste Schritte
Rückkopplungsgefahr kann mithilfe eines Equalizers oder eines automatischen Feedback Unter- KORREKTES EINPEGELN drückers (z.B. PHONIC I7100) erreicht werden. ● Es gilt die Regel: Was man sieht, hört man auch. Daher BITTE FÜHREN SIE NACHFOLGENDE SCHRITTE BEI JE-... -
Seite 15: Anwendungs- Und Verkabelungsbeispiele
Sie Ihrer Phantasie freien Lauf. So kommen Sie womöglich auch auf ungewöhnliche Lösungen bei Aufgaben in der Beschallungs- und Aufnahmetechnik. Erlaubt ist, was gefällt! Der MU200XP Mixer ist mit zahlreichen Möglichkeiten ausgestattet, die Ihnen die Arbeit bei Beschallungsaufgaben und im Studio erheblich vereinfachen. MU 200XP... -
Seite 16: Digitale Effektprogramme
0 – 99% Verzögerungszeit durch zweimaliges Antippen der TAP DELAY Taste TAP DELAY bzw. eines Fußschalters definiert 100 ms (600 bpm) – Verzögerungszeit wird. Die Anzahl der Wiederholungen wird mit dem 2690 ms (22,3 bpm) Regler PARAMETER eingestellt. MU 200XP... -
Seite 17: Blockschaltbild
BLOCKSCHALTBILD MU 200XP... -
Seite 18: Abmessungen
ABMESSUNGEN 100.0 / 3.9 274.8 / 10.8 92.8 / 3.7 240.0 / 9.4 82.0 / 3.2 68.0 / 2.7 95.3 / 3.8 Die Maße sind in mm/inch angegeben. MU 200XP... -
Seite 19: Technische Daten
Kopfhörer Pegelregler Summenregler L/R 60 mm Stereo Flachbahn Schiebesteller Pegelanzeigen Stereo Anzahl Kanäle Segmente Phantomspeisung +48 V DC Schaltung 1 x Globa l Frequenzumfang (Mic Eingang auf beliebigen Ausgang) 20 Hz ~ 60 kHz +0/ - 1 dB MU 200XP... -
Seite 20: Digitaler Effektprozessor
100 Watt zspanung 220 ~ 240 V, 50 / 60 Hz 3,2 kg Gewicht Abmessungen (B x H x T) 274,8 x 100 x 27,3 mm Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. MU 200XP... -
Seite 21: Typische Kabelverbindungen
Sie am besten einen 3-poligen Anschluss für die Quelle = Ausgangsseite (entweder XLR oder 6,3 mm TRS Klinke) und einen 2-polige Mono Klinke für die Last = Eingangsseite, wobei ausgangsseitig die Verbindung am Ring des Klinkensteckers getrennt werden sollte. Diese Vorgehensweise garantiert die besten Audioergebnisse bei elektronisch symmetrierten Ausgängen. MU 200XP... -
Seite 22: Glossar
Das Verhältnis zweier Signale zueinander. Signale, die sich aufaddieren, sind gleichphasig; Signale, die sich gegenseitig auslöschen, sind gegenphasig. Polarity Die positiven und negativen Pole einer Audioverbindung. Üblicherweise werden positive mit positiven und negative mit negativen Polen verbunden. Post fader Der Punkt im Signalweg nach dem Fader, also abhängig von der Stellung desselben. MU 200XP... - Seite 23 Unsymmetrisch. Eine Audioverbindung ist unsymmetrisch, wenn das Signal nur auf einem Leiter transportiert wird und die Abschirmung als Rückführung dient. Meist sehr störanfällig gegenüber Brummeinstreuungen und Verlusten im Höhenbereich auf langen Strecken. +48V 48V Gleichspannung, auch Phantomspeisung genannt, an Mikrofoneingängen. Dient zur Speisung von Kondensatormikrofonen und aktiven DI Boxen. MU 200XP...
-
Seite 24: Nachschlagewerke
NACHSCHLAGEWERKE Für alle, die an weiterführender Literatur über Beschallungs- und Tontechnik interessiert sind, empfiehlt Phonic folgende Nachschlagewerke: _ Sound System Engineering by Don and Carolyn Davis, Focal Press, ISBN: 0-240-80305-1 _ Sound Reinforcement Handbook by Gary D. Davis, Hal Leonard Publishing Corporation,ISBN: 0-88188-900-8... -
Seite 25: Erwerb Von Weiteren Phonic Artikeln Und Ersatzteilen
Sie unter www.phonic.info, dort unter „Händlersuche“. SERVICE UND REPARATUR Im Fall eines Problems oder einer Reparatur wenden Sie sich bitte an Ihren Phonic Fachhän- dler, bei dem Sie das Gerät erworben haben. Phonic gibt keine Service Unterlagen an Endkun- den heraus, und warnt den Anwender nachdrücklich davor, selbst Reparaturen vorzunehmen, weil dadurch jegliche Garantieansprüche erlischen.
