Betrieb Von Zwei Helix Boards; Recording Software Cubase Le4; Einrichtung; Scharfstellen Von Audiospuren Aus Dem Helix Board - Phonic HELIX BOARD 24 UNIVERSAL Benutzerhandbuch

STREAMS

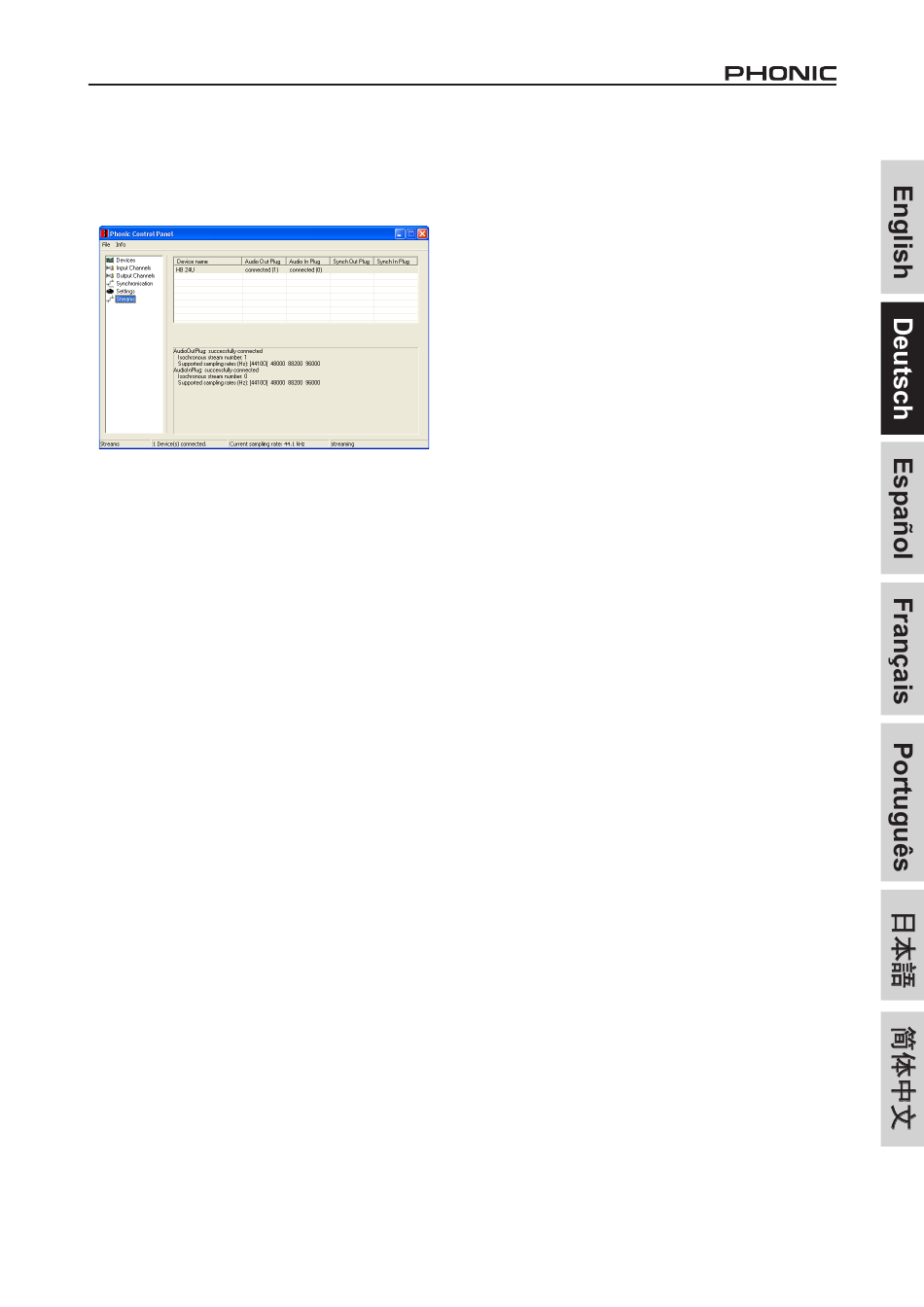

Im Ordner Streams können Sie sich die Geräteeigenschaften
des HELIX BOARD 24 UNIVERSAL anschauen. Jede Eingangs-
und Ausgangsverbindung kann studiert werden, und Sie können
die taktgleichen Verbindungen mit ihren zugehörigen Sampling
Raten erkennen.

BETRIEB VOn ZWEI HELIX BOARDS

Wenn Sie zwei HELIX BOARD 24 UNIVERSAL Mischpulte
verwenden wollen, um die Anzahl der aufzunehmenden Spuren
zu verdoppeln, müssen Sie Folgendes beachten:
1. Es können immer nur zwei Helix Boards gleichen Typs
verkoppelt werden (also entweder zwei 24er oder zwei
18er).
2. Verbinden Sie den Rechner mit dem FireWire Anschluss
des einen Mischpults. Benutzen Sie den zweiten FireWire
Anschluss dieses Mischpults, um es mit dem zweiten Pult
zu verbinden.
3. Führen Sie die gleichen Installationsschritte durch als
hätten Sie nur ein Pult angeschlossen.
4. Die beiden Mischpulte müssen nacheinander eingeschaltet
werden, und zwar immer in derselben Reihenfolge. Sie
werden dann als 32 Eingänge und 4 Ausgänge dargestellt.

RECORDIng SOFTWARE CUBASE LE4

Cubase LE4 ist ein gut ausgestattetes Programm, das im
Lieferumfang des HELIX BOARD 24 UNIVERSAL enthalten ist.
Damit können Sie Audiospuren aufnehmen, editieren, löschen
und verändern. Bitte beachten Sie, dass Sie mit dieser Cubase
Version zwar ein Projekt mit insgesamt 48 Spuren erzeugen,
jedoch lediglich 8 Spuren gleichzeitig aufnehmen können. Wenn
Sie mehr Spuren gleichzeitig aufnehmen wollen, müssen Sie
sich um eine umfangreichere Recording Software bemühen. So
können Sie z.B. leicht auf Cubase 4 aufrüsten.
Anmerkung: Die Beschränkung auf 8 simultan aufzunehmende
Spuren geschieht auf Seiten von Cubase LE4 – HELIX BOARD
24 UNIVERSAL kann bis zu 18 Spuren gleichzeitig auf Ihren
Rechner übertragen.
HELIX BOARD 24 UNIVERSAL
Selbstverständlich können Sie auch jede andere auf dem
Markt erhältliche DAW (Digital Audio Workstation) Software in
Verbindung mit HELIX BOARD 24 UNIVERSAL verwenden,
sofern sie auf der Plattform Windows XP/Vista bzw. Mac OS X
10.3.5 (und später) läuft.
InSTALLATIOn
Legen Sie die mitgelieferte DVD mit der Recording Software
Steinberg Cubase LE4 in Ihr Laufwerk ein. Befolgen Sie das
Installationsprogramm – die Anweisungen sind in deutscher
Sprache und sehr verständlich.
Die Seriennummer der Software wird automatisch abgefragt.
Sie werden ebenso gebeten, sich zu registrieren. Wenn Sie über
einen Internet Anschluss verfügen, können Sie dies sofort tun.
Andernfalls überspringen Sie diese Abfrage und registrieren sich
zu einem späteren Zeitpunkt. Beachten Sie jedoch, dass Sie sich
spätestens nach 30 Tagen registriert haben müssen.

EInRICHTUng

Nachdem der Installationsprozess erfolgreich durchgeführt
wurde, müssen folgende Schritte durchgeführt werden, wenn Sie
mit HELIX BOARD 24 UNIVERSAL effizient arbeiten wollen:
• Öffnen Sie das Programm Cubase LE4.
• Gehen Sie in der Navigationsleiste auf den Reiter "Geräte"
und wählen Sie im Pull-Down Menü „Geräteeinstellungen".
Wählen Sie auf der linken Seite „VST Audiosystem".
• In der ASIO Treiber Drop-Down Liste auf der rechten Seite
wählen Sie bitte den „Phonic ASIO Driver". Es erscheint
eine Box, in der Sie gefragt werden, ob Sie den ASIO
Treiber wechseln wollen. Klicken Sie auf [Wechseln].
Damit ist die grundlegende Installierung und Einrichtung
abgeschlossen.
SCHARFSTELLEn VOn AUDIOSPUREn AUS
DEM HELIX BOARD
• Gehen Sie nochmals in das Pull Down Menü „Geräte"
und wählen Sie „VST Verbindungen". Sie bekommen die
verschiedenen Eingänge angezeigt („Phonic HB24U Ch 1",
„Phonic HB24U Ch 2", usw.). Fügen Sie die gewünschte
Anzahl an Bussen hinzu (maximal 8) und wählen Sie den
entsprechenden Geräte-Port aus. Wie schon gesagt: die
Limitierung auf 8 Spuren ist eine Limitierung von Cubase
LE4.
Gehen Sie in der Navigationsleiste auf „Datei", „Neues
•
Projekt" und wählen Sie ein entsprechendes Projekt aus.
• Alle weiteren Fragen bezüglich des Betriebs von Cubase
LE4 werden in der Online Hilfe beantwortet, die automatisch
mit installiert wurde. Drücken Sie hierzu F1, während das
Programm geöffnet ist.
Wenn Sie den HELIX BOARD 24 UNIVERSAL
zurücksetzen wollen, gehen Sie einfach in das Pull Down Menü
„Geräte" und wählen Sie „Geräte Eigenschaften". Klicken Sie
einfach auf [Reset] und wählen Sie den „Helix18 ASIO Driver"
Treiber. Klicken Sie auf [ok], um fortzufahren, und HELIX BOARD
24 UNIVERSAL sollte wieder betriebsbereit sein.
ASIO Treiber
29
