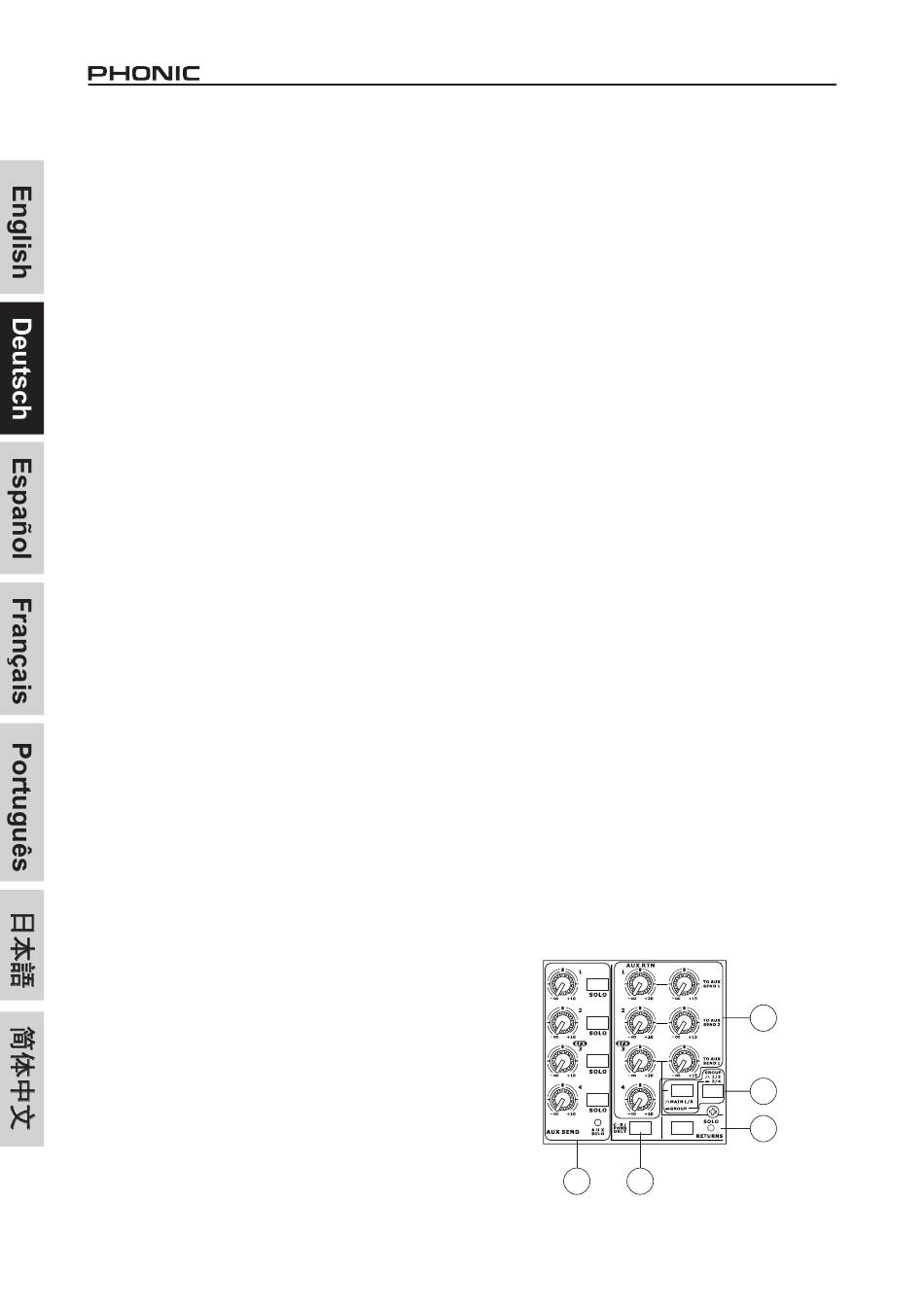

44. AUX RTn
Die vier Drehregler auf der linken Seite, untereinander angeordnet
und mit RTN 1 bis RTN 4 bezeichnet, bestimmen die Lautstärke
der Audiosignale, die an den jeweiligen linken und rechten AUX
RTN Buchsen (#5) anliegen. Ganz nach links gedreht ist kein
Signal zu hören, je weiter Sie im Uhrzeigersinn drehen, umso
lauter wird das anliegende Signal. In der Mittelstellung, also „12-
Uhr Position", ist der sog. „Unity Gain" erreicht, bei der weder
Absenkung noch Anhebung stattfindet. sie haben aber die
Möglichkeit, das Gesamtsignal jeweils bis zu 20 dB anzuheben.
Die Stereo Signale von RTN 1 bis RTN 3 werden direkt auf die
Summenschiene L / R geleitet. Für RTN 4 gibt es zusätzliche
Routingschalter (siehe #45 und #46).
RTn 3 = EFX
Der Drehregler EFX kontrolliert die Lautstärke der Signale,
die an den Eingängen AUX RTN 3 (#5) anliegen. Sind diese
Buchsen nicht belegt, liegt hier automatisch die Rückführung des
internen digitalen Effektprozessors an. Sind sie belegt, ist die
interne Verbindung vom eingebauten Effektprozessor zu diesen
Rückführungen unterbrochen.
TO AUX SEnD 1
Dieser Drehregler ermöglicht, das am AUX RTN 1 anliegende
Signal auf den Ausspielweg AUX SEND 1 zu schicken. Es
wird vor dem Lautstärkeregler AUX RTN 1 abgegriffen, ist also
unabhängig von dessen Stellung.
Auch das Signal von AUX RTN 3 (EFX RTN) kann auf den AUX
Weg 1 geschickt werden (es dort ebenfalls solch einen Regler).
TO AUX SEnD 2
Für AUX RETURN 2 gibt es einen entsprechenden Regler, der
das Signal auf den Ausspielweg AUX SEND 2 sendet.
In vielen Fällen werden die Ausspielwege AUX SEND 1 & 2
zum Ansteuern von Bühnenmonitoren verwendet. Wenn Sie an
den AUX RTN 1 die Ausgänge eines externen Effektprozessors
anschließen, können Sie mit Hilfe des Reglers TO AUX SEND 1
diesen Effektanteil auch in den Bühnenmonitoren hörbar machen
(man nennt diese Funktion „Effect to monitor").
ACHTUng: Dieser Regler sollte mit Vorsicht behandelt werden,
Effekt im Monitor senkt die Rückkopplungsschwelle!
Für AUX RTN 2 und 3 gilt entsprechend genau das gleiche wie
für AUX RTN 1.
VORSICHT: Bevor Sie einen Programmwechsel im internen
Effektgerät vornehmen, sollten Sie auch den zugehörigen Regler
„TO AUX SEND 1" herunterdrehen (rechts neben AUX RETURN
3)! Wenn Sie aus Versehen das Programm „Pink Noise" aufrufen,
fliegen Ihnen womöglich die Monitore um die Ohren (und die
Ohren Ihrer Mitmusiker auch...).
45. MAIn L-R / T & gROUP 1-2 / 3-4
Diese beiden Schalter beziehen sich auf das Signal, das an der
Rückführung AUX RTN 3 / EFX (#5 bzw. interner Effektprozessor)
anliegt.
Der linke Schalter entscheidet grundsätzlich, ob das Returnsignal
direkt in die Summe L / R (#60) geleitet wird – der Schalter ist nicht
gedrückt - oder in die Subgruppen (#59) - Schalter ist gedrückt.
Ist der Schalter gedrückt, entscheidet dann der rechte Schalter,
ob es sich um die Subgruppen 1 & 2 handelt (Schalter nicht
gedrückt), oder um die Subgruppen 3 & 4 (Schalter gedrückt).
Wann braucht man das? Mischt man eine Instrumentengruppe,
z.B. das komplette Schlagzeug, über die Subgruppen 1 & 2 ab
(#59), macht es Sinn, das Effektsignal des Effektprozessors, der
den Hall für das Schlagzeug zur Verfügung stellt, ebenfalls nur
in diese Subgruppe zu schicken, und nicht direkt in die Summe
L/R. Nur dann bleibt das Mischungsverhältnis von Original-
18
und Effektsignal bestehen, wenn der Pegel des gesamten
Schlagzeugs mit den Subgruppen Fadern (#59) verändert wird.
Umgekehrt kann man natürlich einen interessanten Effekt
erzielen, wenn der passende Hall direkt in die Summe geht,
während die Instrumentengruppe nur über die Subgruppen
geregelt wird. Stellen Sie sich vor, Sie ziehen die Lautstärke
des Schlagzeugs komplett aus der Mischung heraus, und nur
der Effektklang ist in der Mischung zu hören. Lassen Sie den
Schlagzeuger spielen, und schieben Sie langsam die Subgruppe
hoch – das klingt so, als würde das Schlagzeug wie aus dem
Nebel immer mehr in den Vordergrund rücken – ein interessanter
Effekt.
46. C-R / PHnS OnLY
Dieser Schalter bezieht sich auf AUX RETURN 4. Normalerweise
gelangt das AUX RETURN 4 Signal direkt in die Summenschiene
L / R (#60). Wenn dieser Schalter gedrückt ist, wird das Return
Signal jedoch stattdessen in die CONTROL ROOM / PHONES
Sektion (#49) geleitet.
Diese Funktion ist interessant, wenn Sie Aufnahmen im Overdub
Verfahren machen. Eine Signalquelle, die an AUX RETURN 4
angeschlossen wird, kann damit direkt auf die Abhörschiene
geleitet werden. Das kann z.B. ein Effektgerät sein - damit sich
der Künstler besonders wohl fühlt. Oder ein Click Track für den
Schlagzeuger. Oder irgendein anderes Signal, das nur der
Tontechniker und die Musiker hören sollen, was aber nicht mit
aufgenommen wird (in einer Aufnahmesituation) bzw. über die
PA übertragen wird (in einer Beschallungssituation).
47. SOLO & Status LED
Dies ist ein globaler SOLO Schalter für alle 4 AUX RETURN
Signale. Ist der Schalter gedrückt, werden die Signale der AUX
RETURNS gesammelt in die Control Room / Phones Sektion
(#46) geleitet, wo sie optisch und akustisch überprüft werden
können. Zur Kontrolle leuchtet die grüne Status LED auf.
Denken Sie daran, dass die Lautstärke des SOLO Signals auch
von dem Lautstärkeregler CONTROL ROOM / PHONES (#49)
abhängt – ist der nicht aufgedreht, hören Sie auch kein Solo
Signal!
Nehmen wir an, Sie möchten den Snare Kanal solo abhören.
Drücken Sie den SOLO Schalter des entsprechenden
Kanalzuges (#38), und Sie hören lediglich die „trockene"
Snare, ohne Effektanteil. Das ist ja schon ganz gut, aber lieber
möchten Sie auch den Hallraum hören, in den Sie die Snare
gesetzt haben. Drücken Sie dafür den SOLO Schalter der AUX
RETURN Sektion, weil das Hallsignal an einem der Stereo AUX
RETURNS anliegt. Schon hören Sie beides. Da es sich um eine
globale Solo Funktion für mehrere Eingänge handelt, hören
sie jetzt möglicherweise Signale, die Sie nicht hören möchten,
nämlich die AUX RETURN Signale anderer Kanäle. Um das zu
verhindern, drehen Sie die anderen AUX RETURN Regler zu,
oder „muten" Sie die anderen Kanäle.
