38. SOLO
Dies ist einer der wichtigsten Schalter im Mischpult – deshalb
sitzt er auch sinnigerweise ganz unten, so dass man ihn sofort
ohne Suchen findet, und auch nicht zufällig mit dem ON Schalter
(#34) verwechseln kann!
Mit Betätigen des SOLO Schalters wird das entsprechende
Kanalsignal in die CONTROL ROOM / PHONES Sektion (#49
und #51) geleitet, um es von dort in den Kontrollmonitoren (#8)
oder dem Kopfhörer (#20) überprüfen zu können. Gleichzeitig
erscheint das Signal in der Pegelanzeige (#58).
Zur Kontrolle leuchtet die rote PEAK LED (#37) oberhalb des
Schalters konstant auf.
Nicht nur das: Ebenfalls leuchtet neben der Pegelanzeige die
SOLO LED (#50) auf, um Ihnen mitzuteilen, dass irgendwo im
Kanal eine SOLO Taste gedrückt ist.
Die Solo Funktion kann global zwischen pre Fader und post
Fader umgeschaltet werden, abhängig von der Stellung des
Schalters PRE / POST (#50) in der Summen Sektion. In der
Stellung PRE wird das Signal hinter der Klangregelung, jedoch
vor dem Kanalfader abgegriffen, ist also unabhängig von der
Stellung des Kanal Faders, in der Stellung POST wird das Signal
erst nach dem Fader und PAN Regler abgegriffen.
Die PRE Fader Stellung, die sog. PFL (Pre Fader Listening)
Funktion, ist nützlich beim Einpegeln eines Kanalsignals. Sie
hören zwar nicht die Position im Stereobild, aber Sie können
den Pegel exakt einstellen, ohne das Signal auf irgendwelche
Ausgänge zu schicken, da die PFL Funktion auch unabhängig
vom Schalter ON (#34) ist. Auf diese Weise ist ein „stummes"
Einpegeln möglich, was unvorhergesehene Signalspitzen oder
ähnliche „Katastrophen" im Vorfeld unterbindet.
Achtung: Weil eben der Pegel im Kanal dargestellt wird, routet
die PFL Funktion das Kanalsignal mit „Unity Gain Pegel" zur
Abhörsektion. Dadurch kann der Pegel an den Ausgängen
PHONES (#20) und CONTROL ROOM (#8) sehr hoch sein, je
nach Stellung des Regler CONTROL ROOM / PHONES (#49).
Es ist daher eine gute Idee, diesen Regler immer wieder herunter
zu drehen, bevor Sie eine PFL SOLO Funktion aktivieren.
Die POST Fader Stellung wird vor allem beim Abmischen im
Studio gebraucht. Sie wird auch AFL (After Fader Listening)
genannt. Da das Signal auch hinter dem Panoramaregler
abgegriffen wird, und es sich bei der POST Funktion um eine
Stereofunktion handelt, können Sie überprüfen, mit welchem
Lautstärkeanteil und in welcher Panoramaposition das Signal in
der Mischung vertreten ist. Man nennt diese Solofunktion daher
auch „SOLO IN PLACE". Sie ist wichtig bei der Beurteilung
ganzer Sätze wie z.B. Chorgesang, Bläser- oder Streichersätze
usw.
Sie können nun den Kanalpegel mit dem GAIN Regler (#25)
exakt einstellen und die Wirkung der Klangregelung optisch und
akustisch überwachen. Das heißt im Umkehrschluss, dass Sie
die SOLO Taste eigentlich sehr oft betätigen sollten, nämlich
immer dann, wenn Sie die Klangregelung betätigen.
Beachten Sie bitte, dass die Lautstärke des SOLO Signals auch
von dem Lautstärkeregler PHONES / CTRL RM (#49) abhängt
– ist der nicht aufgedreht, hören Sie auch kein Solo Signal! Der
angezeigte Pegel in der Pegelanzeige ist jedoch unabhängig von
diesem Regler – die Pegelanzeige zeigt den tatsächlichen Pegel
im Kanal an!
16
Hinweis: Sie können mehrere SOLO Schalter verschiedener
Kanäle gleichzeitig drücken – das hat ja in bestimmten Situationen
durchaus Vorteile. Es hat aber auch einen Nachteil: Die Signale
addieren sich in der CONTROL ROOM Sektion und auch in
der Pegelanzeige. Wenn Sie also nur einen Kanal überprüfen
wollen, stellen Sie sicher, dass auch nur der eine SOLO Schalter
gedrückt ist.

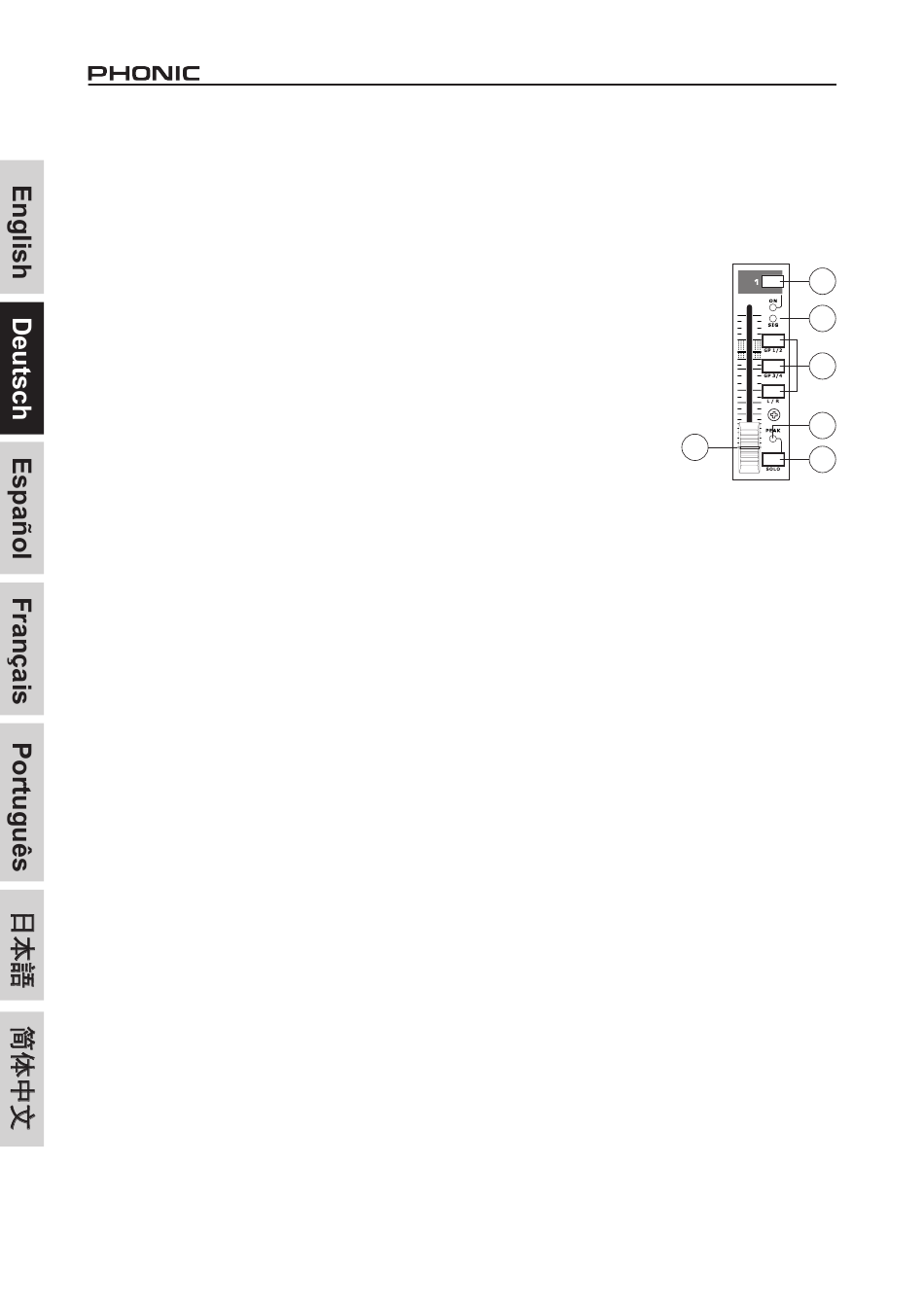

39. FADER (LAUTSTÄRKE REgLER)
Dieser 60 mm Flachbahn
Schiebesteller mit linearer
Kennlinie bestimmt die
Ausgangslautstärke des Kanals.
Einerseits bestimmt er die
Lautstärke am Direktausgang (# 4
in den Kanälen 1 ~ 8), andererseits
in allen Sammelschienen, auf die
das Kanalsignal geroutet wurde,
also Subgruppen 1 ~ 4 und Summe
L - R. Des weiteren hat der Fader
Einfluss auf das Signal, das in die
A/D Wandler der USB / FireWire
Schnittstelle gelangt, wenn der
USB / FireWire Pre-Post Schalter
des Kanals (#61) auf POST gestellt
ist.
Vorausgesetzt, alle Kanäle sind richtig und relativ einheitlich
eingepegelt (sprich auf Unity Gain, also 0 dB – bitte lesen Sie
das Kapitel „RICHTIG EINPEGELN"), gibt Ihnen der Fader
schon einen ersten Einblick über die Lautstärkeverhältnisse in
der Mischung.
Der Fader hat einen Regelbereich von -∞, also aus (Regler ganz
nach unten), über die „Unity Gain" Position bei der Markierung „0
dB", bei der keine Pegelbeeinflussung stattfindet, d.h. weder eine
Absenkung noch eine Anhebung des Signalpegels stattfindet,
bis zu einer Anhebung von maximal +10 dB (Schieberegler ganz
nach oben bis zum Anschlag).
Fader sind Verschleißartikel – sie arbeiten mit einer Metallzunge,
die über eine Karbon Leiterbahn bewegt wird. Es ist möglich,
dass sich Schmutz auf dieser Bahn absetzt, und dann hören Sie
Kratzgeräusche oder Signal Aussetzer, wenn der Fader bewegt
wird.
Dem können Sie entgegen arbeiten, indem Sie das Mischpult
möglichst nur in klimatisierten Räumen betreiben. Vermeiden Sie
das Rauchen in der Nähe des Pultes, halten Sie Lebensmittel
fern und stellen Sie Ihr Phonic Mischpult bitte nie in die Küche!
Einmal pro Woche sollten Sie die Fader (und auch die anderen
Drehregler) vollständig auf- und ab bewegen, damit säubern Sie
die Kohlebahn, das vertreibt den Schmutz. Bitte verwenden Sie
keine Reinigungssprays, auch wenn sie manchmal für kurzzeitige
Besserung sorgen.

DIgITALE EFFEKT SEKTIOn (DSP)

40. nUMERISCHE AnZEIgE

Auf dieser zweistelligen alphanumerischen Anzeige wird die
Programmnummer des gerade
angezeigt. Durch Drehen an dem Endlos Drehrad PROGRAM
(#42) können Sie die verschiedenen Effektprogramme anwählen.
Ein neu angewähltes Programm zeichnet sich dadurch aus, dass
zunächst neben der Programmnummer eine kleine LED blinkt.
Sie müssen dieses Programm innerhalb von wenigen Sekunden
tatsächlich bestätigen, indem Sie den PROGRAM Drehgeber
drücken. Wenn Sie dies nicht tun, springt die Anzeige auf das
ursprüngliche Effektprogramm zurück. Das Ausgangsprogramm
bleibt solange zu hören, bis tatsächlich ein neues Programm
durch Drücken bestätigt wurde.
HELIX BOARD 24 UNIVERSAL
34
35
36
37
39
38
aktiven Effektprogramms
