34. On & STATUS LED
Dieser Schalter schaltet den Kanal
ein. Solange dieser Schalter
nicht gedrückt ist, gelangt kein
Kanalsignal an irgendeinen
Ausgang, weder Ausspielwege
noch Subgruppen oder Summe
L / R, egal wie weit Sie die AUX
Regler aufgedreht und/oder
den Kanalfader hochgeschoben
haben.
Das bedeutet aber nicht, dass
der Kanal „tot" ist, also gar nichts
geht. Das Signal kann sehr wohl
über die SOLO Funktion (#38)
vorgehört werden.
Das macht Sinn. Bevor Sie das Kanalsignal „auf die Reise"
zu irgendwelchen Summen und Ausgängen schicken, sollten
Sie es gründlich „einpegeln", damit keine unvorhergesehenen
Signalspitzen Lautsprecher und Ohren zerstören (siehe Kapitel
„RICHTIG EINPEGELN").
Erst wenn der Schalter gedrückt wird, ist der Kanal frei
geschaltet. Nur dann gelangt das Signal an die verschiedenen
Ausgänge (abhängig von den Stellungen der verschiedenen
Ausgangsregler und Routingschalter).
Zur Kontrolle leuchtet die dazugehörige Status LED auf, wenn
der Kanal angeschaltet ist.
ACHTUng: Unabhängig von der Stellung des On Schalters
gelangt das Eingangssignal immer in den internen A/D
Wandler und über die USB / FireWire Schnittstelle in den
angeschlossenen Rechner, sofern der entsprechende
FireWire Pre/Post Schalter (#61) auf PRE steht. nur wenn
er auf POST steht, ist jenes Signal auch abhängig vom On
Schalter des Kanals.
35. SIg LED
Diese LED leuchtet auf, wenn der interne Kanalpegel die –20 dB
Marke erreicht hat. Die Helligkeit ist dann abhängig vom Pegel.
Das Signal wird hinter der Klangregelung abgegriffen.
Damit bekommen Sie – gerade in einer hektischen Live Situation
- schon mal einen raschen Überblick, ob überhaupt in allen
Kanälen Signal ankommt. Natürlich können Sie zur Überprüfung
des exakten Pegels die Kanäle nacheinander per SOLO Taste
(#38) exakt einpegeln. Wenn Sie einige Zeit mit HELIX BOARD
24 UNIVERSAL gearbeitet haben, können Sie allein an der
Helligkeit der LED aufgrund Ihrer Erfahrung ziemlich genau
bestimmen, wie hoch der Pegel im Kanal ist.
36. gP 1/2, gP3/4, L/R
Dies sind die sog. Routing Schalter. Sie bewirken, dass das
Kanalsignal auf bestimmte Sammelschienen und damit letztlich
auf bestimmte Ausgänge geleitet wird. Wenn Sie den Schalter
1/2 drücken, gelangt das Kanalsignal in die beiden Subgruppen
1/2. Wird der Schalter 3/4 gedrückt, so gelangt das Kanalsignal
in die beiden Subgruppen 3/4. Wird der Schalter L/R gedrückt,
gelangt das Kanalsignal in die Summenschiene L/R. Das klappt
natürlich nur, wenn auch der Kanalfader hochgeschoben ist
(logisch).
Der direkte Weg für einen Kanalzug zu den Hauptausgängen des
Mischpults ist über den Routing Schalter L/R. Wenn Sie einige
Kanäle zu einer Gruppe zusammenfassen wollen, verwenden
Sie stattdessen die Schalter 1/2 bzw. 3/4, und die Kanalsignale
werden zu den entsprechenden Gruppenfadern (#59) geroutet.

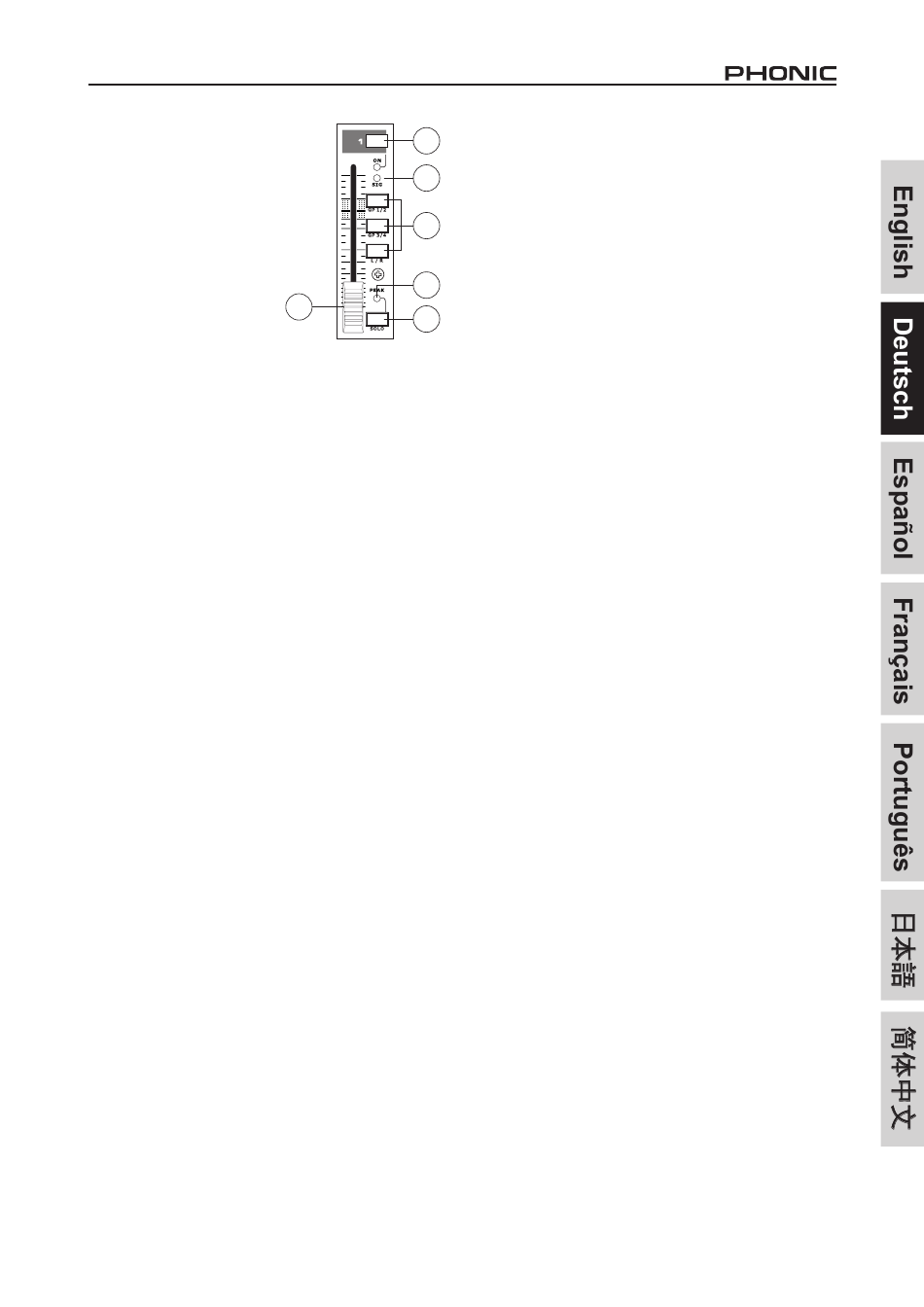

HELIX BOARD 24 UNIVERSAL
34
35
36
37
39
38
Von dort aus können die Subgruppen wieder zur Summe geroutet
werden, und die Fader Subgruppen dienen als Summenfader
für die Kanalgruppierungen (lesen Sie mehr zum Nutzen von
Subgruppen unter #59).
Die Schalter schließen sich nicht gegenseitig aus, d.h. Sie können
durchaus mehrere Schalter drücken und somit das Kanalsignal
in mehrere Sammelschienen gleichzeitig schicken. Das ist z.B.
dann interessant, wenn Sie eine 2-Spur Live Aufnahme machen,
und diese Aufnahme mit dem Stereosignal zweier Subgruppen
erstellen – auf diese Weise haben Sie die Auswahlmöglichkeit,
welche Kanäle tatsächlich in die Aufnahme gelangen sollen.
Ähnliches gilt bei (analogen) Mehrspuraufnahmen.
Im Zusammenhang mit den Routing Schaltern ist der PAN / BAL
Regler (#33) von Bedeutung. Wenn der PAN Regler ganz nach
links gedreht ist, gelangt das Kanalsignal nur in die ungeraden
Sammelschienen, also Subgruppe 1 und/oder 3 und/oder in die
linke Summe. Ist der PAN Regler ganz nach rechts gedreht,
gelangt das Kanalsignal nur in die geraden Sammelschienen,
also Subgruppe 2 bzw. 4 bzw. die rechte Summe. Alle
Zwischenpositionen sind selbstverständlich möglich.
Damit tatsächlich das Kanalsignal in die angewählte Subgruppe
oder die Summenschiene gelangt, muss natürlich der Kanal
eingeschaltet sein, d.h. der ON Schalter (#34) gedrückt sein
– klar!
37. PEAK (SPITZEnPEgEL) AnZEIgE
Diese rote LED leuchtet auf, wenn ein zu hoher Signalpegel
am Kanal anliegt. Das Signal wird an zwei Stellen im Kanal
abgegriffen, zum einen hinter dem Hochpassfilter, zum anderen
nach der Klangregelung. Die Peak LED leuchtet ungefähr 6 dB vor
dem tatsächlichen Clipping des Kanals, was zu unerwünschten
Verzerrungen führen würde. Sie ist jedoch nicht von der Stellung
des Kanal Faders (#39), also der endgültigen Lautstärke in der
Mischung, abhängig!
In der Regel sollte der Eingangspegel mit dem GAIN Regler (#25)
so eingestellt werden, dass diese LED nur bei den lautesten
Stellen gelegentlich, d.h. sehr kurzzeitig, aufleuchtet. Wenn sie
fast durchgehend leuchtet, muss der Eingangspegel mit dem
GAIN Regler ein wenig niedriger eingestellt werden. Damit erhält
man den besten Signal-Rauschabstand und den größtmöglichen
Dynamikumfang.
Bedenken Sie, dass eine Veränderung in der Klangregelung
auch den internen Pegel ändert – wenn Sie z.B. sehr viele Bässe
anheben, kann es passieren, dass die PEAK Anzeige aufleuchtet,
obwohl der GAIN Regler relativ niedrig eingestellt ist.
Außerdem muss man wissen, dass die PEAK Anzeige sehr
schnell reagiert. Gerade bei Signalen, die sehr perkussiv sind
(Snare Drum, Hi Hat, etc.), leuchtet die PEAK Anzeige u. U.
schon sehr frühzeitig auf, obwohl der Durchschnittspegel noch
relativ niedrig ist, und ohne dass irgendwelche Verzerrungen zu
hören wären. Das liegt in der Natur dieser Signale – sie haben
ein kurzzeitiges Maximum (die sog. „Transiente"), während der
darauf folgende Ausklang nur durchschnittlichen Pegel hat. Bei
diesen Signalen ist es nicht so problematisch, wenn die PEAK
Anzeige öfter mal aufleuchtet.
Anders ist das jedoch bei flächigen Klängen wie z.B. Keyboard
Akkorden, oder auch Gesang. Wenn bei solchem Klangmaterial
die PEAK Anzeige aufleuchtet, hört man in der Regel auch schon
die Verzerrung.
Die PEAK LED ist mit einer Doppelfunktion versehen.
Normalerweise arbeitet sie so wie gerade beschrieben. Wird
jedoch die SOLO Taste (#38) gedrückt, leuchtet sie permanent
rot auf (dann kann man ja den Pegel in der komfortablen, 12-
stelligen Pegelanzeige in der Summe ablesen – siehe #58).
