57. POWER
Sie haben es vielleicht schon herausgefunden: Diese blaue
Kontroll LED leuchtet, wenn der Mixer mit dem Netzschalter
(#21) eingeschaltet wird. Wenn der Schalter gedrückt ist und die
LED nicht leuchtet, hat irgendwer das Netzkabel herausgezogen,
oder die Sicherung ist durchgebrannt.
58. PEgELAnZEIgEn
Diese beiden 12-stelligen LED Ketten sind die Pegelanzeigen für
den linken und rechten Kanal des Mixers. Der Anzeigebereich
erstreckt sich von –30 dB bis +10 dB sowie einer Peak LED pro
Kanal.
Die LED Ketten sitzen schaltungstechnisch in der Control
Room Sektion, und zwar vor dem Lautstärkeregler PHONES /
CONTROL ROOM (#49)), sind also nicht abhängig von dessen
Stellung. Welcher Pegel angezeigt wird, hängt davon ab, ob
irgendwo im Pult eine SOLO Taste oder ein Schalter in der
SOURCE Sektion (#51) gedrückt ist.
Sie erkennen dies sehr schnell, da sich neben den LED Ketten
eine LED befindet, die mit SOLO gekennzeichnet ist. Sie leuchtet
auf, sobald irgendwo im Pult eine SOLO Taste gedrückt ist.
Dabei leuchtet sie grün, wenn die globale SOLO Funktion PRE
geschaltet ist, und sie leuchtet rot, wenn sie POST geschaltet
ist.
Sie ist also auch entscheidend dafür, wie hoch der Pegel in
der Anzeige zu sehen ist. Bei einem PRE Fader Signal hat der
jeweilige Lautstärkeregler keinen Einfluss auf den Pegel, es wird
also der Pegel am jeweiligen Eingang angezeigt. Bei einem POST
Fader Signal ist die Stärke des Signals sehr wohl vom jeweiligen
Lautstärkeregler abhängig, demnach auch der angezeigte Pegel
in der LED Kette!
Außerdem ist die Stärke des angezeigten Pegels davon abhängig,
ob nur ein Signal oder mehrere überprüft werden. Vergewissern
Sie sich also sorgfältig, ob Sie wirklich nur ein Signal abhören /
optisch überprüfen – schnell hat man hier Fehler gemacht, weil
eine SOLO Taste vergessen wurde heraus zu nehmen.
Leuchtet die SOLO Taste nicht auf, sehen Sie in der Pegelanzeige
entweder gar nichts - oder eben eines der Quellsignale aus der
SOURCE Sektion (#51) (inkl. der Möglichkeit, AUX RETURN 4
in die Abhörsektion zu routen, #46).
Daraus ergibt sich folgende Priorität:
hoch SOLO
niedrig SOURCE
Sie erhalten ein sauberes, verzerrungsfreies Eingangssignal,
wenn sich im Durchschnitt der Pegel um die „0" Marke bewegt.
Die Anzeige „0" entspricht einem Ausgangspegel von +4 dBu bei
symmetrischer Kabelführung (= 0.
775 Volt). Dies hat sich als internationaler Standard durchgesetzt.
Ein Mischpult, das nur einen semiprofessionellen Pegel von
–10 dBV an die Ausgänge abgibt, zeigt genau bei dem Pegel
ebenfalls „0" in dessen Pegelanzeige an. Das HELIX BOARD
24 UNIVERSAL gehört jedoch in die Klasse der professionellen
Pulte – „0" in der Anzeige entspricht wie gesagt einem Pegel von
+4 dBu.
Dieser optimale Pegelbereich wird mit 3 gelben LED dargestellt
(-2, 0, +2). Gelegentliches Aufleuchten der +4 oder +7 Marke
ist nicht bedenklich, sofern das nachfolgende Gerät diesen
zusätzlichen Pegel verträgt. Auch bei der Signalführung innerhalb
des Mixers sollten Sie immer wieder diesen Optimalzustand des
„0 dB" Betriebspegels erreichen. Die Beschriftung mit „GREEN
LEVEL SET" trägt zusätzlich dazu bei, diesen Optimalpegel
einzuhalten. Auf diese Weise erhalten Sie den besten Signal/
Rauschabstand.
Sie sollten darauf achten, dass die oberste, rote LED der
HELIX BOARD 24 UNIVERSAL
Pegelanzeige (mit PEAK gekennzeichnet) möglichst nicht
aufleuchtet. Wenn sie aufleuchtet, ist der Pegel etwa 1,5 dB
unterhalb der Clipping Grenze, ab derer Verzerrungen deutlich
wahrnehmbar sind. Mit anderen Worten: Wenn es leuchtet,
zerrt es auch! Dennoch hat das HELIX BOARD 24 UNIVERSAL
sehr hohe Aussteuerungsreserven (lesen Sie hierzu die
TECHNISCHEN DATEN).
Bedenken Sie, dass zwar die abgehörte Lautstärke von dem
Regler CTRL RM / PHONES (#49) abhängt, nicht jedoch der
angezeigte Pegel in der LED Kette!

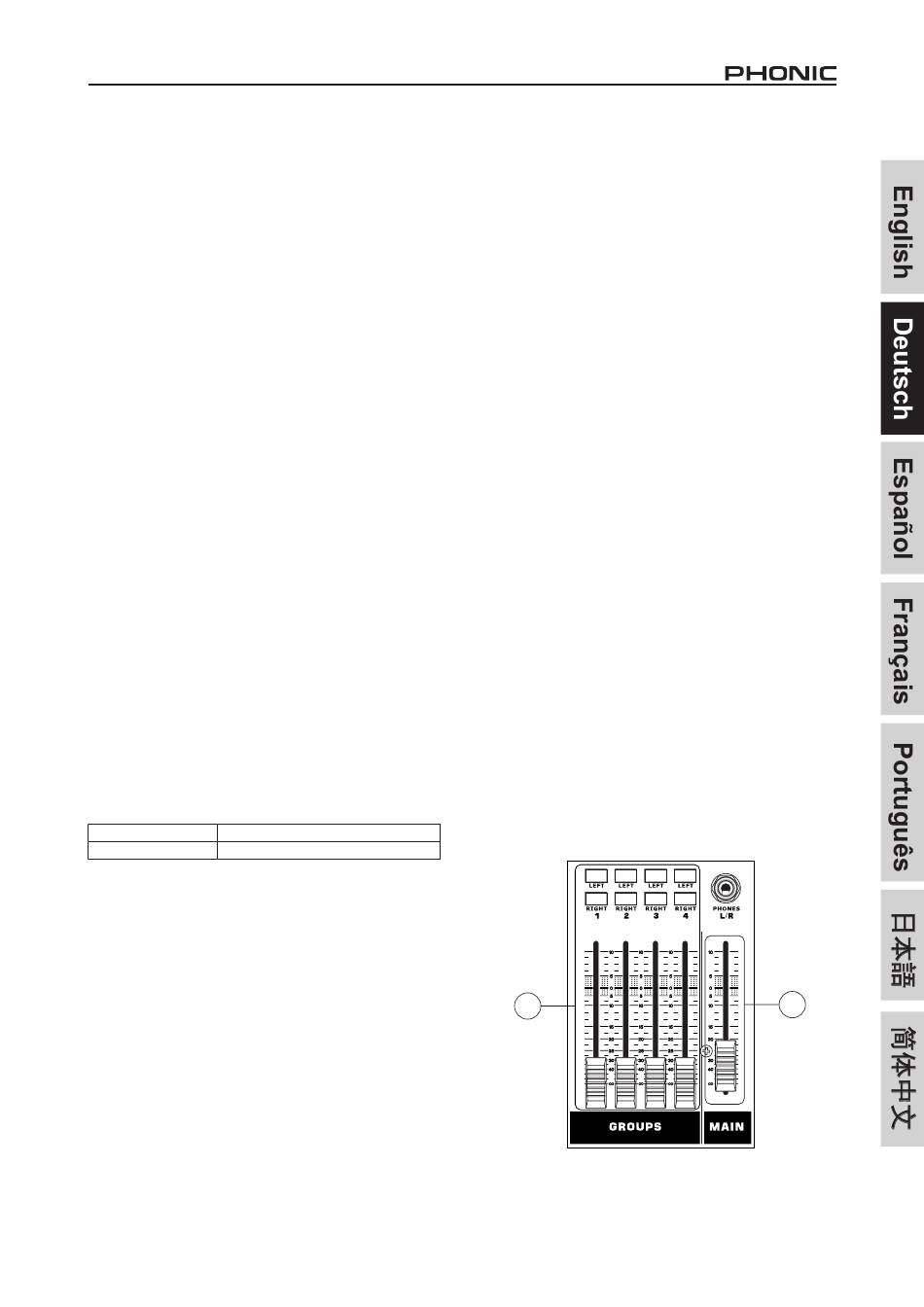

59. gROUP 1 - 4
Es gibt 4 Subgruppen – jede Gruppe hat einen Fader und 2
Schalter.
Die Subgruppen erhalten ihr Signal aus den verschiedenen Mono
Kanälen 1 ~ 16, sowie dem AUX Return 3, sofern Sie die dort
befindlichen „Routing" Schalter entsprechend betätigen (#45).
FADER
Der 60 mm Flachbahn Schiebesteller ist der Lautstärkeregler
für die jeweilige Subgruppe und ihren entsprechenden Ausgang
(#7).
Wenn Sie den Fader ganz bis zum Anschlag nach oben schieben,
bekommen Sie eine Verstärkung des Signals um 10 dB. Ganz
nach unten geschoben ist das Signal komplett ausgeblendet.
LEFT
Wird dieser Schalter gedrückt, gelangt das Subgruppensignal
auf die linke Summenschiene.
RIgHT
Wird dieser Schalter gedrückt, gelangt das Subgruppensignal
auf die rechte Summenschiene.
Wofür braucht man Subgruppen?
Bei der Mischung gerade größerer Formationen, z.B. (Blas)
Orchester, Big Band, vielleicht noch mit Chören, etc., ist es
einfacher, ganze Instrumenten- oder Vokalgruppen mit nur
einem, maximal zwei Reglern in der Lautstärke zu kontrollieren.
Wenn Sie das optimale Mischungsverhältnis innerhalb einer
Instrumentengruppe (z.B. Schlagzeug) gefunden haben, legen
Sie die entsprechenden Kanäle auf eine oder zwei Subgruppen
(durch Betätigen des richtigen Routing Schalters #36 sowie des
PAN Reglers #33). Nun haben Sie die komplette Gruppe mit
einem oder zwei Fadern „im Griff".
