48. AUX SEnD 1 ~ 4 SUMMEnREgLER & SOLO
Die Drehregler AUX SEND
Gesamtlautstärke der Ausspielwege AUX SEND 1 ~ 4, und damit
der korrespondierenden Ausgänge (#6). AUX SEND 3 regelt
gleichzeitig den Pegel, der in das interne Effektgerät gelangt
(#40 ~ #43).
Die Kennlinie der AUX SEND Regler ist so eingerichtet, dass in
der Mittelstellung (also bei „12 Uhr") 0 dB Pegel („Unitiy Gain")
ausgegeben wird. Rechts von dieser Mittelstellung wird das
Signal angehoben, maximal bis +10 dB.
Die Ausspielwege erhalten ihre Signale aus den jeweiligen
AUX SEND Reglern der einzelnen Kanäle (#30). Dort gibt es
einen Schalter, der den Signalabgriff vor oder hinter dem Fader
definiert.
Beachten Sie, dass die Ausspielwege AUX SEND 5 und 6 keinen
eigenen Summenregler haben.
SOLO
Jede AUX SEND Summe hat eine eigene SOLO Funktion. Die
Solo Funktion (Schalter gedrückt) leitet das jeweilige AUX SEND
Summensignal in die PHONES / CONTROL ROOM Sektion
(#49), wo es optisch (#58) und akustisch (#8 und 20) überprüft
werden kann.
Zur Kontrolle leuchtet die Status LED AUX SOLO, wenn die
SOLO Funktion eingeschaltet ist.
Achtung: Die Solo Funktion ist auch hier wieder abhängig vom
globalen PRE / POST Schalter (#50). Wenn Sie also trotz
Betätigen des SOLO Schalters kein Signal in der Abhörsektion
haben, kann es daran liegen, dass jener Schalter (#50) auf POST
steht, und der AUX SEND Summenregler nicht aufgedreht ist.

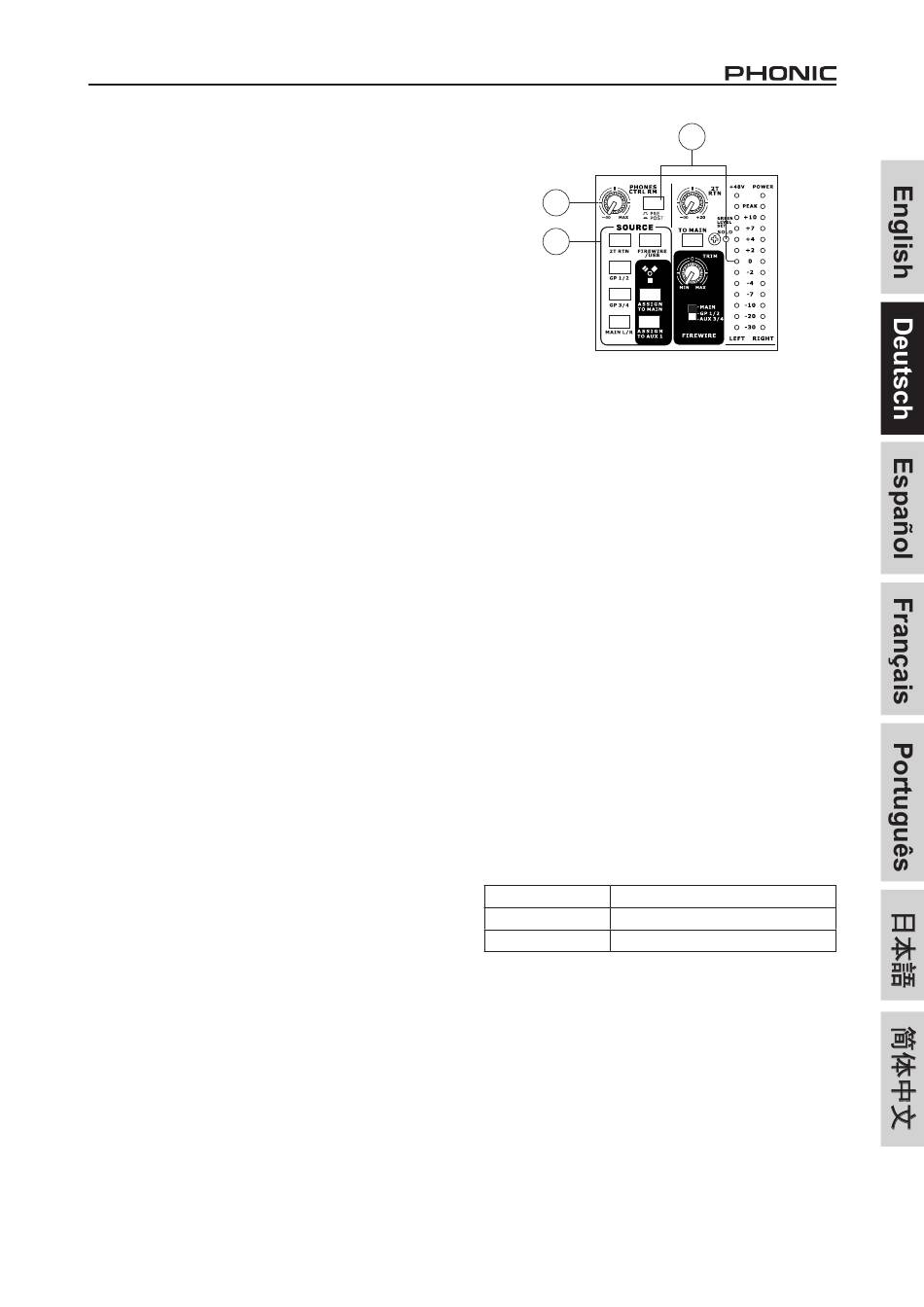

49. PHOnES / CTRL RM
Mit diesem Drehregler wird die Endlautstärke in der Abhörsektion
bestimmt. Er ist sowohl für den Kopfhörerausgang PHONES
(#20) als auch für die Anschlüsse der Studiomonitore CONTROL
ROOM (#8) zuständig.
50. PRE / POST
Sie haben das möglicherweise schon gelesen, aber für den
Fall, dass Sie es verpasst haben: Das Solo System im HELIX
BOARD 24 UNIVERSAL hält zwei Varianten für Sie bereit. Dies
ist ein globaler Schalter, der sämtliche SOLO Funktionen der
Ein- und Ausgänge entweder PRE Fader oder POST Fader
schaltet. Ist der Schalter nicht gedrückt, werden die Signale der
SOLO Funktion vor dem jeweiligen Fader (Lautstärkeregler)
abgegriffen und in die Control Room / Phones Sektion geleitet
– es handelt sich dann um eine sog. PFL Funktion (Pre Fader
Listening). Ist der Schalter gedrückt, hängen die SOLO Signale
von der Stellung des jeweiligen Lautstärkereglers ab, sind also
hinter dem Fader. Dann spricht man von Post Fader Listening
oder AFL (After Fader Listening).
GREEN LEVEL SET
Hilfreich ist die Status LED, die sich neben den Pegelanzeigen
befindet und mit SOLO beschriftet ist. Diese leuchtet, wenn
irgendwo im Pult eine (oder mehrere) SOLO Taste gedrückt ist
(sind). Sie leuchtet grün, wenn die globale SOLO Funktion PRE
geschaltet ist, und sie leuchtet rot, wenn sie POST geschaltet ist
(mehr zur Solo Funktion und dem korrekten Einpegeln bei #58).
HELIX BOARD 24 UNIVERSAL
1 ~ 4 kontrollieren die
49
51
51. SOURCE SCHALTER
Diese Schalter bestimmen das Quellsignal für die PHONES /
CONTROL ROOM Sektion.
ACHTUng: Ist kein Schalter gedrückt, hört (und sieht) man dort
auch nichts - es sei denn, irgendwo im Pult ist ein SOLO Schalter
gedrückt, dann ersetzt das SOLO Signal das gerade vorhandene
Monitorsignal.
Ist der Schalter 2T RTN gedrückt, gelangt das Signal aus den 2T
RTN Eingängen (#14) in die Abhörsektion.
Ist der Schalter GP 1-2 gedrückt, gelangt das Signal aus den
Subgruppen 1 & 2 (#59) in die Abhörsektion.
Ist der Schalter GP 3-4 gedrückt, gelangt das Signal aus den
Subgruppen 3 & 4 (#59) in die Abhörsektion.
Ist der Schalter MAIN L-R gedrückt, gelangt das Signal aus
Summenschiene (#60) in die Abhörsektion.
Ist der USB/ FIREWIRE Schalter gedrückt, hört man in der
PHONES / CONTROL SOOM Sektion die USB / FireWire
Rückführungen aus dem Rechner (#17).
Darüber hinaus gibt es noch den Schalter C - R/ PHNS ONLY
von AUX RETURN 4 (#46) - ist er gedrückt, gelangt jenes Signal
in die Abhörsektion.
Es können auch mehrere dieser Schalter gedrückt werden, die
Signale addieren sich dann.
Nach wie vor entscheidet der globale PRE / POST Schalter
(#50), ob es sich um ein PFL oder ein AFL Signal handelt.
Die SOLO Funktion hat grundsätzlich Priorität vor den SOURCE
Schaltern. Sobald also irgendwo ein SOLO Schalter gedrückt
wird, hat dieses Signal Vorrang vor den SOURCE Schaltern
und ersetzt das momentan anliegende Monitorsignal in der
Abhörsektion.
Priorität Signal
Hoch Solofunktion
Niedrig gedrückte Source Schalter
