Die Signale für die Wandlerkanäle 17 und 18 können wahlweise
der Summe L/R, den Gruppen 1/2 oder den AUX Schienen 3/4
entnommen werden, abhängig vom Schalter #54. Der Pegel ist
abhängig vom TRIM Regler #55.
Lesen Sie bitte unbedingt den Abschnitt „USB / FIREWIRE
SCHNITTSTELLE".

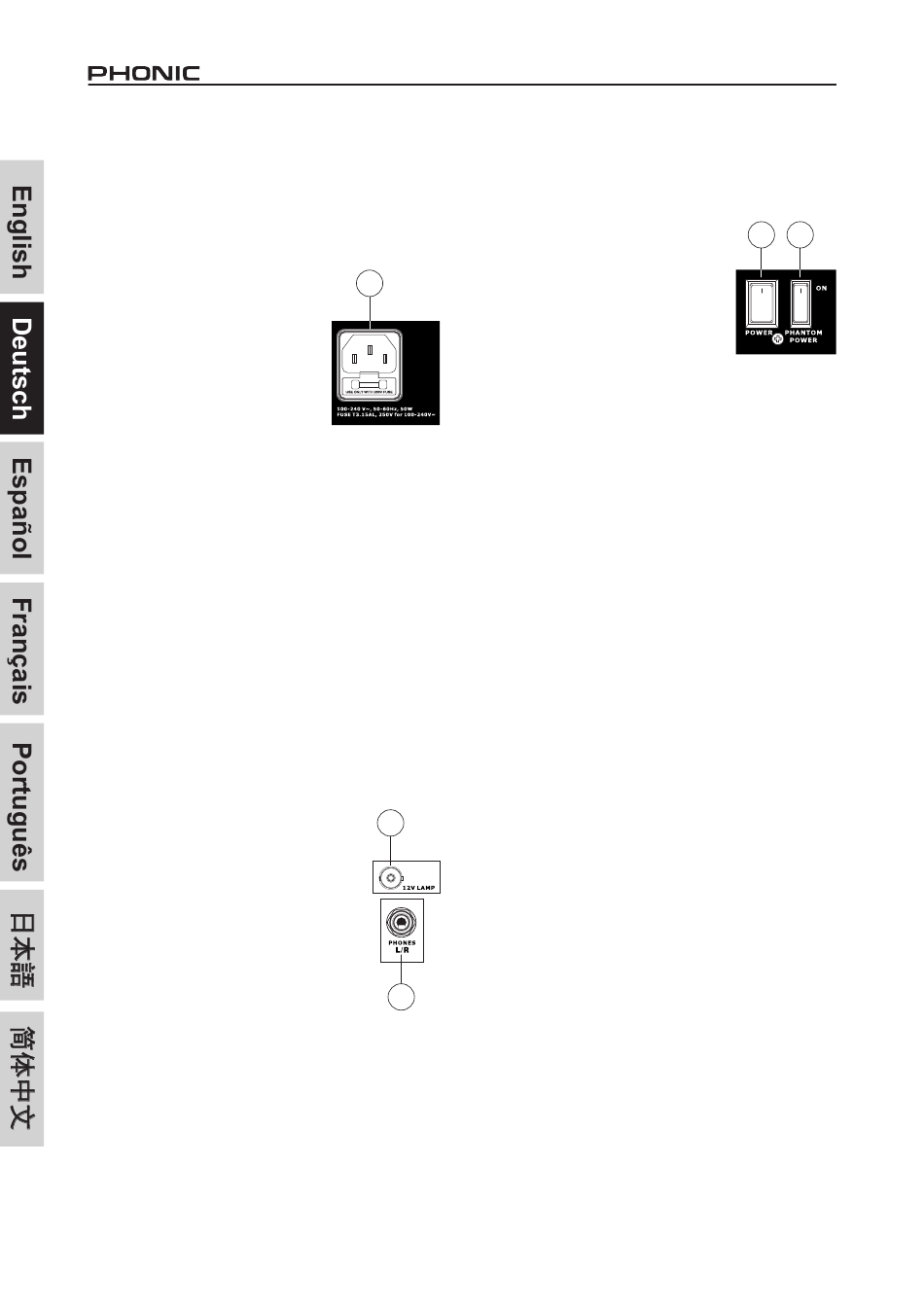

18. nETZAnSCHLUSS mit SICHERUngSHALTER
An diese Eurobuchse wird das mitgelieferte
Netzkabel angeschlossen. Bitte verwenden
sie nur ein einwandfreies, ordnungsgemäß
geerdetes Netzkabel mit Schukostecker, so
wie es zum Lieferumfang gehört.
Sollten Sie das Netzkabel verlieren, oder
es wird schadhaft, besorgen Sie sich im
Musikgeschäft oder in einem Laden für
Computerzubehör ein neues von gleicher
Qualität.
HELIX BOARD 24 UNIVERSAL verfügt
über ein Schaltnetzteil, das mit Netzspannungen zwischen 100
und 240 Volt einwandfrei arbeitet.
Mit einem flachen Schraubendreher haben Sie Zugang zur
internen Netzsicherung – das Fach befindet sich direkt unterhalb
der Netzbuchse. Die Sicherung dient Ihrem Schutz. Sollte
die Netzsicherung durchgebrannt sein, bitte nur gegen eine
Sicherung gleichen Typs und Werts austauschen (es ist eine
gute Idee, immer Ersatzsicherungen parat zu haben):
3,15 A träge
Wenn daraufhin die Sicherung wieder durchbrennt, liegt ein
ernsthafter Schaden im Inneren des Geräts vor. Ziehen Sie sofort
den Netzstecker und lassen Sie das Gerät von einer autorisierten
Service Werkstätte überprüfen.
WARnUng: Versuchen Sie niemals, die Sicherung durch Silberpapier
o.ä. zu überbrücken – es könnte zu erheblichen Schäden an Gerät und
Mensch führen! Außerdem erlöschen damit jegliche Garantieansprüche.

BEDIEnFELD

19. 12 V LAMP
Die BNC Buchse ganz rechts oben auf dem
Bedienfeld oberhalb der digitalen Effekteinheit
liefert eine Spannung von 12 V und ist für den
Anschluss einer marktüblichen Schwanenhals-
Pultbeleuchtung gedacht. Die Leuchte gehört
nicht zum Lieferumfang.
So behalten Sie auch
Sichtverhältnissen Überblick über alle Regler und
Knöpfe.
20. PHOnES
An diese Stereo Klinkenbuchse wird ein Kopfhörer
angeschlossen. Hier kann das Summensignal
(bzw. das REC OUT Signal), das FIREWIRE/2T
Return Signal oder ein SOLO Signal abgehört werden. Die
Lautstärke wird mit dem Regler CONTROL ROOM / PHONES
(#49) eingestellt.
Das PHONES Signal ist übrigens vom Gehalt her identisch
mit den Signalen an den CONTROL ROOM Ausgängen (#8),
jedoch mit einem anderen Ausgangspegel, da es noch den
Kopfhörerverstärker durchlaufen hat.
10
18
19
bei schlechten
20

SCHALTER UnD REgLER

RÜCKSEITE
21. nETZSCHALTER
Mit dem Netzschalter wird das Gerät
eingeschaltet. Wenn die obere Hälte (die
Seite mit dem Strich) in Richtung Gerät
gedrückt wird, ist das Gerät eingeschaltet.
Zur Kontrolle leuchtet dann die blaue
POWER LED oben in der Pegelanzeige
auf der Vorderseite auf (#57). Vor dem
Einschalten müssen alle Ausgangsregler,
also AUX (#48), MAIN (#60) und CTRL RM
(#49) ganz herunter gedreht sein.
22. PHAnTOM POWER (PHAnTOMSPEISUng)
Kondensatormikrofone und aktive DI Boxen brauchen eine
Spannungsversorgung. Diese wird entweder durch eine interne
Batterie oder über die Phantomspeisung hergestellt, die vom
Mischpult über die Leitungen des Mikrofonkabels transportiert
wird.
Daher gibt es einen globalen Schalter für die Phantomspeisung,
die an allen Mikrofoneingängen die benötigte Speisespannung
von +48V zur Verfügung stellt. Wenn die Seite mit dem Strich
in Richtung Gerät gedrückt wird, ist die Phantomspeisung
eingeschaltet.
Zur Kontrolle leuchtet bei eingeschalteter Phantomspeisung
die rote LED +48V (#56) in der Pegelanzeige auf. Das Ein-
und Ausschalten geht mit einer kleinen Verzögerung vor sich;
das ist aber normal. Aus dem gleichen Grund leuchtet die LED
auch noch ein wenig nach, wenn Sie die Phantomspeisung
wieder ausschalten. Wenn Sie Geräte anschließen, die keine
Phantomspeisung vertragen, warten Sie, bis die LED vollständig
erloschen ist.
Solange die Phantomspeisung eingeschaltet ist, sollten Sie
keine Kondensatormikrofone einstecken. D.h. erst Mikrofon
einstecken, dann Phantomspeisung einschalten...
Hinweis: Die Phantomspeisung liegt nur an den XLR Buchsen
(#1) an, nicht an den LINE Eingängen (#2).
Bevor Sie die Phantomspeisung
alle Ausgangsregler runter gedreht sein, um übermäßige
Störgeräusche und Schäden
Lautsprechern zu vermeiden. Es ist ein guter Tipp, bei den
Kanälen, in denen Sie gerade ein Kondensatormikrofon
einstöpseln wollen, den ON Schalter (#34) zu lösen, so dass kein
Signal den Kanal verlassen kann.
„Phantom" heißt diese Stromversorgung deshalb, weil sie von
anderen, dynamischen Mikrofonen, die keine Stromversorgung
benötigen, ganz einfach ignoriert wird – sofern es sich um ein
Mikrofon mit symmetrischem Ausgang handelt!
Technisch gesprochen bezieht sich die Phantomspeisung
auf ein System, bei dem das Audiosignal der symmetrischen
Leitung in einem Differential- Modus zugeführt wird, während
der Gleichstrom in einem Common-Modus zugeführt wird. Die
Audiosignale „wandern" über die Pole 2 und 3 der Mikrofonleitung,
der Strom hingegen simultan über die gleichen Pole. Pol 1 stellt
die Erdung für Audio und Strom.
Mikrofone, die keine Stromversorgung benötigen, ignorieren
einfach die zwischen Pol 2 und Pol 3 anliegende Spannung. wenn
man mit einem Voltmeter die Spannung zwischen Pol 2 und Pol 3
misst, zeigt die Anzeige 0 Volt DC an, und nichts anderes erkennt
HELIX BOARD 24 UNIVERSAL
21 22
einschalten, müssen
in den angeschlossenen
