Die AUX Regler im HELIX BOARD 24 UNIVERSAL zapfen
das Kanalsignal immer nach dem Hochpassfilter und der
Klangregelung ab. Entscheidend für Ihren Einsatz ist jedoch vor
allem, ob es sich um einen pre Fader oder einen post Fader
AUX Regler handelt.
Pre Fader heißt, dass das Signal vor dem Fader abgegriffen
wird. Das Signal ist also unabhängig von der Stellung des
Kanal Faders. Dies ist vor allem sinnvoll für die Speisung von
Bühnenmonitoren. Dort wollen Sie in der Regel unabhängig
sein von der Saalmischung und Saallautstärke. Änderungen
des Kanal Faders haben keinen Einfluss auf die Lautstärke der
Bühnenmonitore.
Post Fader heißt, das Signal wird hinter dem Fader abgegriffen.
Das Signal ist also abhängig von der Stellung des Kanal Faders
Dies ist vor allem sinnvoll beim Ansteuern von Effektgeräten,
da sich auch der Anteil des Effektsignals ändert, wenn sich die
Stellung des Faders ändert. Wenn also der Lautstärkeregler
des Kanals ganz runter gedreht ist, kommt auch aus dem
AUX Ausgang kein Pegel mehr heraus. Je weiter Sie den
Lautstärkeregler des Kanals aufdrehen (oder besser gesagt, den
Fader hochschieben), um so mehr Signalpegel gelangt auch in
den AUX Ausgang.
AUX 1 und 2 aller Monokanäle durchlaufen erst noch die
jeweiligen Summen Lautstärkeregler AUX SEND MASTER
(#48), bevor Sie tatsächlich in den entsprechenden Ausgängen
(#6) zu hören sind.
Sie werden vielleicht schon bemerkt haben, dass die Regler
nummeriert sind. Dabei wird Ihnen aufgefallen sein, dass die
unteren beiden Regler sowohl mit 3 und 4 als auch mit 5 und 6
bezeichnet sind. Lesen Sie mehr dazu unter #32.
AUX 3 & 4
Die Ausspielwege AUX 3 und 4 sind immer post Fader
geschaltet. In der Regel wird mit diesen Reglern der Anteil des
Kanalsignals gesteuert, der in ein externes Effektgerät, z.B. ein
Hallgerät, gelangen soll. Die vielfach gebrauchte Wendung,
dass mit diesem Regler „der Kanal mit Hall versorgt wird", ist
natürlich falsch. Erst die Rückführung des Hallsignals in den
Mixer, z.B. über einen AUX RETURN, genauso gut aber über
einen Stereokanal, versorgt den Mixer mit Hall. Dort wird dann
die Stärke des gesamten Hallsignals kontrolliert und demnach in
Beziehung zu den Originalsignalen gesetzt.
Auch AUX 3 und 4 aller Monokanäle durchlaufen erst noch
die jeweiligen Summen Lautstärkeregler AUX SEND MASTER
(#48), bevor Sie tatsächlich in den entsprechenden Ausgängen
(#6) zu hören sind.
AUX 3 = EFX
Der Regler AUX 3 hat die Besonderheit, dass er das Kanalsignal
nicht nur zum Ausgang AUX SEND 3 (#6) schickt, sondern
gleichzeitig in den eingebauten Effektprozessor (#40 – 43).
AUX 4
Der Regler AUX 4 hat noch die Besonderheit, dass in
Zusammenhang mit dem MONO SOURCE Schalter (#23) die
Signale von AUX 4 in den MONO Ausgang (#11) gelangen.
31. AUX 1 & 2 PRE / POST
Die beiden AUX Wege 1 und 2 sind mit einem Schalter versehen,
der pro Kanal beide Ausspielwege von pre Fader auf post Fader
umschaltet.
In der Stellung PRE (Schalter ist nicht gedrückt) ist der Abgriff des
AUX Signals vor dem Fader (aber hinter dem Low Cut und hinter
der Klangregelung), in der Stellung POST (Schalter ist gedrückt)
geschieht der Abgriff hinter dem Fader, also auch hinter dem Low
Cut sowie der Klangregelung.
14
32. 5 / 6 SHIFT
Dieser Schalter bezieht sich auf die
Regler AUX SEND 3 und 4. Ist er
gedrückt, werden die Signale von
AUX 3 und AUX 4 nicht mehr in die
Ausgängen AUX 3 und AUX 4 (#6)
geleitet, sondern stattdessen in die
Ausgänge AUX 5 und 6. Beachten
Sie, dass AUX 5 und AUX 6 keine
eigenen Summenregler haben.
Auf diese Weise können Sie
beispielsweise mehr als nur 2
Effektgeräte ansteuern. Wie
geht das? Nehmen wir an, Sie
mischen eine Band ab bestehend
aus Schlagzeug, Bass, Gitarre,
Keyboards und einigen Vokalmikrofonen. Über die AUX Wege
1 und 2 steuern Sie Bühnenmonitore an. Dann haben Sie pro
Kanal noch zwei Regler für die Ansteuerung von Effektgeräten
frei – AUX 3 und 4. Trotzdem können Sie noch mehr Effektgeräte
ansteuern, da nicht jedes Instrument zu allen Effektgeräten
Zugang haben muss.
Sie verwenden beispielsweise den internen Effektprozessor (AUX
3 = EFX) für Tap Tempo Delays bei Gesang und Solopassagen.
Mit AUX 4 steuern Sie ein Hallgerät an, das Ihnen einen
generellen Hall für Gesang, Gitarre und vielleicht die Keyboards
liefert.
Wie bekommen Sie nun gleichzeitig diesen knackigen,
ultramodernen, kurzen Raum für die Snare und die Toms
hin? Ganz einfach: Vorausgesetzt, Sie verfügen noch über
ein weiteres externes Effektgerät (eben für diesen Percussion
Raum), drücken Sie bei den Schlagzeugkanälen die 5 / 6 SHIFT
Taste und schließen das Effektgerät an AUX 5 oder 6 an. Voilà –
schon haben Sie drei (oder sogar 4) Effekte mit nur zwei Reglern
angesteuert.
33. PAn
PAN, Kurzform für PANORAMA, ist ein Regler, der ein Signal
auf zwei Kanäle in einem bestimmten Verhältnis aufteilt. In
den Eingangskanälen wird also mit diesem Regler bestimmt,
wie viel Pegel auf die linke und rechte Summenschiene (oder
Subgruppenschiene) gesendet wird, so dass das Signal sehr
gleichmäßig über das gesamte Stereospektrum verteilt werden
kann. Wird der Regler ganz nach links gedreht, gelangt das
Signal nur in die linke Summe (oder ungerade Gruppe, also 1
und/oder 3), steht der Regler ganz rechts, gelangt das Signal nur
in die rechte Summe (oder gerade Gruppe, also 2 und/oder 4).
Alle Zwischenpositionen sind möglich.
Die PAN Regler des HELIX BOARD 24 UNIVERSAL arbeiten
nach dem Prinzip der sogenannten „konstanten Lautheit".
Wenn Sie den PAN Regler von links nach rechts drehen (dabei
wandert der Sound von links über die Mitte nach rechts), bleibt
der Lautheitseindruck konstant.
Wenn Sie einen Kanal ganz nach links (oder rechts) „gepannt"
haben, und die LED Ketten der Pegelanzeige (#58) 0 dB
anzeigen, dann fällt der Pegel um 4 dB auf der linken (oder
rechten) Seite ab, wenn der Regler wieder in die Mittelposition
gebracht wird. Wäre dem nicht so – wie es leider bei einigen
„günstigen" Mischpulten der Fall ist – dann wäre ein in der Mitte
liegendes Signal lauter.

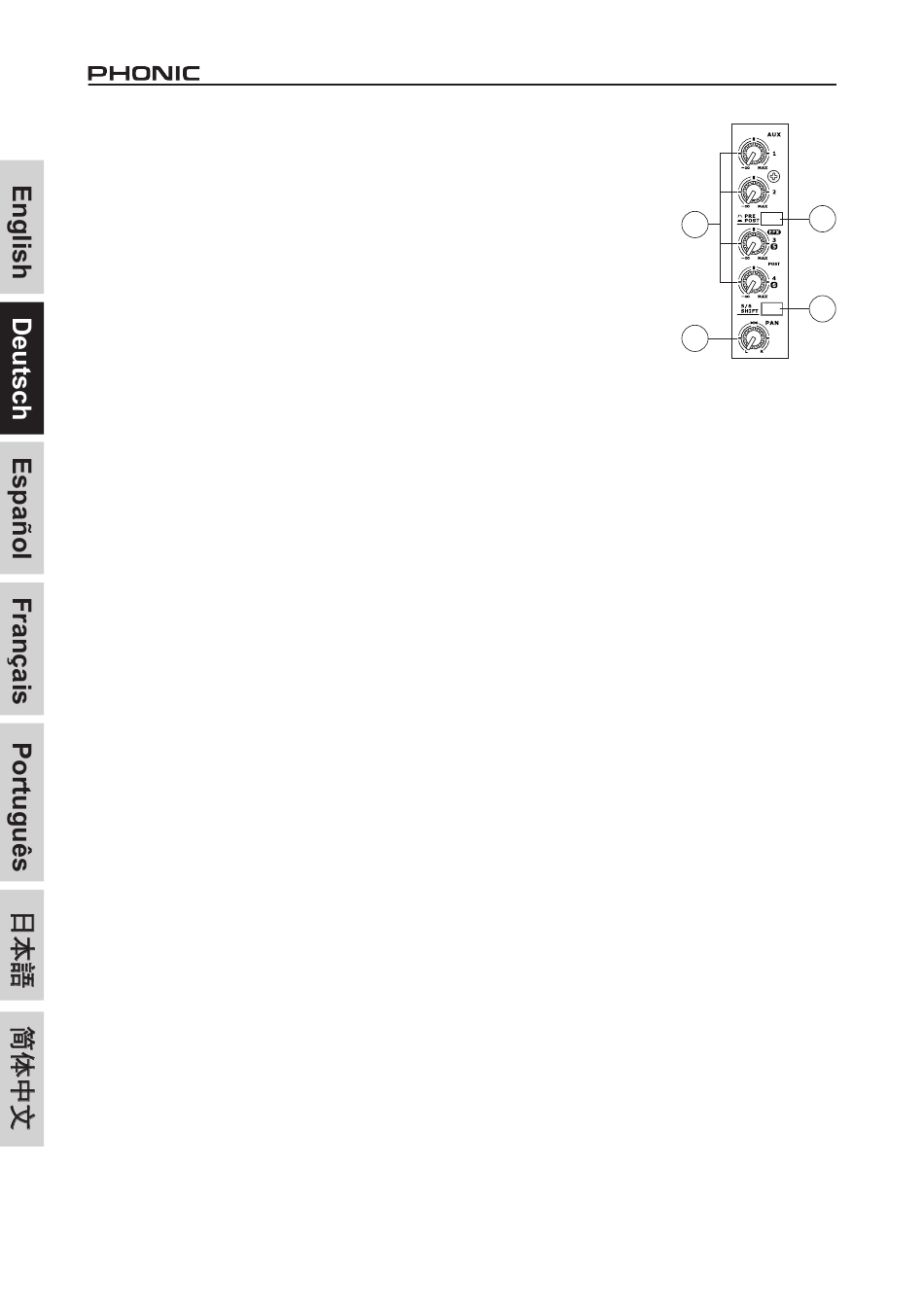

HELIX BOARD 24 UNIVERSAL
