Bildung einer Monogruppe
Betätigen Sie bei allen Kanälen, die Sie in einer Monogruppe
zusammenfassen wollen, den entsprechenden Routingschalter,
z.B. GP1/2 (#36). Drehen Sie die PAN Regler (#33) in eine der
beiden Maximalpositionen. Handelt es sich um die Subgruppe 1,
müssen die PAN Regler in den Kanälen ganz nach links gedreht
werden. Für die Subgruppe 2 müssen die PAN Relger ganz nach
rechts gedreht werden. In der Subgruppe selbst müssen Sie die
beiden Schalter „LEFT" und „RIGHT" drücken, sofern Sie das
Subgruppensignal auf beiden Seiten in der Stereosumme hören
wollen.
Bildung einer Stereogruppe
Drücken Sie die Routingschalter „GP1/2" in allen Kanälen, die
Sie zu einer Stereogruppe zusammenfassen wollen. Die PAN
Regler der einzelnen Kanäle können Sie nun ganz nach Ihren
Vorstellungen einstellen. Bei der Subgruppe 1 betätigen Sie
nur den Schalter „LEFT", bei der Subgruppe 2 nur den Schalter
„RIGHT", damit die beiden Subgruppen in der Summe MAIN L/R
als Stereogruppen auftauchen.
Lesen Sie bitte auch Punkt #7.
60. MAIn L / R
Dieser 60 mm Flachbahn Schieberegler mit linearer Kennlinie
bestimmt die endgültige Ausgangslautstärke des Mixers, also
des Summensignals L / R, das an den Ausgängen MAIN L / R
(#12) und den Recording Ausgängen REC OUT (#15) anliegt.
Auch der angezeigte Pegel in der Pegelanzeige (#58) ist
abhängig von diesen Fadern, sofern wirklich das Summensignal
L / R angezeigt wird (Näheres dazu siehe #58).
Die Summen L / R erhalten ihr Signal aus den verschiedenen
Mono Kanälen, den Subgruppen, den AUX und EFX
Rückführungen sowie dem FIREWIRE oder 2T Signal, sofern Sie
die dort befindlichen Routing Schalter betätigen. Wenn Sie die
Fader ganz bis zum Anschlag nach oben schieben, bekommen
Sie eine Verstärkung des Signals um 10 dB. Ganz nach unten
geschoben ist das Signal stumm geschaltet.
61. FIREWIRE PRE /POST SCHALTER

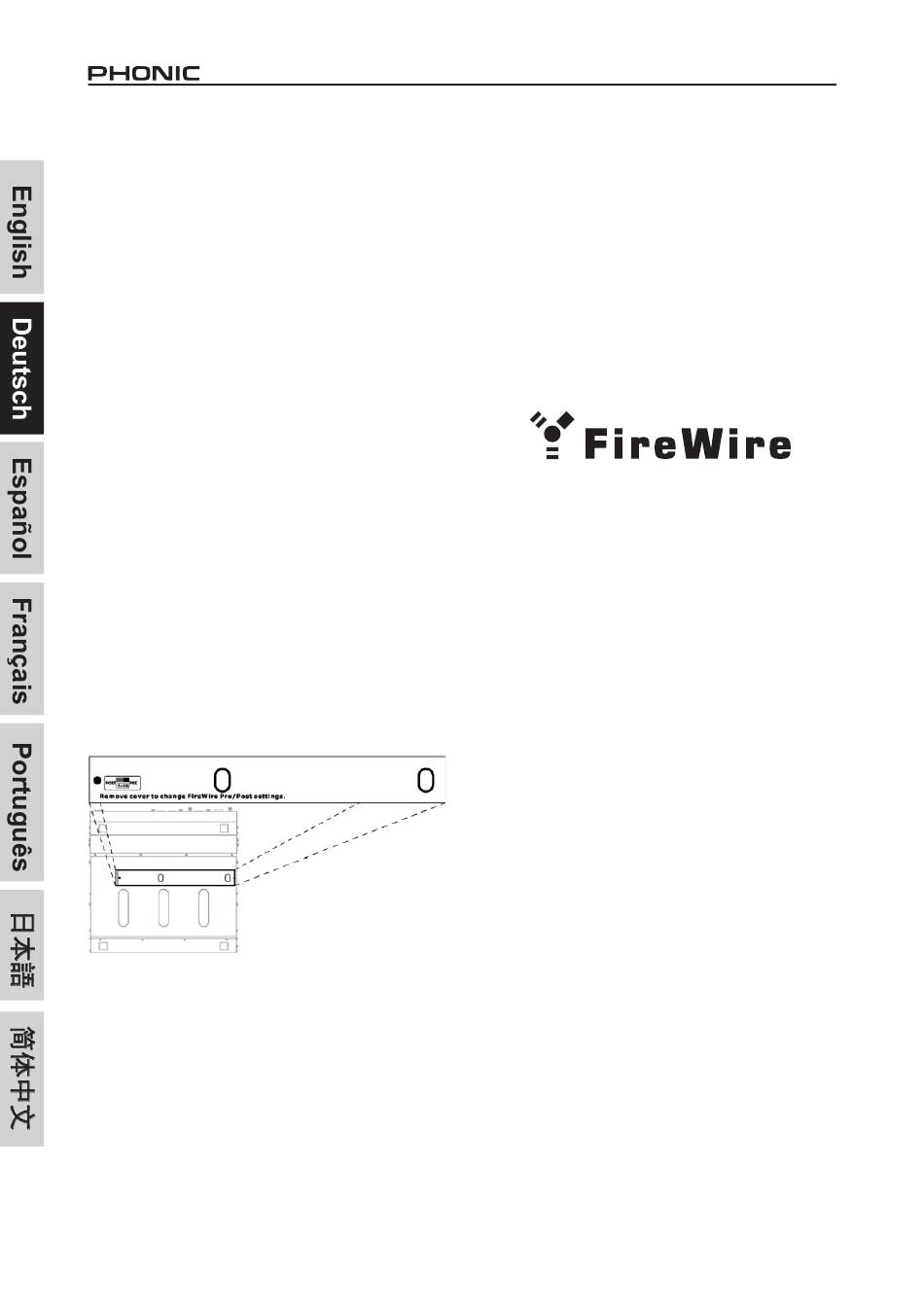

Auf der Unterseite des HELIX BOARD 24 UNIVERSAL finden
Sie eine Abdeckplatte, die mit einer Schraube am Gehäuse fixiert
ist. Wenn Sie die Schraube etwas lösen, kann die Abdeckplatte
nach links weggeschwenkt werden. Sie haben dann Zugang zu
16 kleinen Schaltern, die pro Kanal das Quellsignal für die USB
/ FireWire Schnittstelle von PRE auf POST FADER umschalten.
Nachdem Sie die Schalter für jeden Kanal nach Ihren Wünschen
eingestellt haben, sollten Sie die Abdeckplatte wieder richtig
aufsetzen und festschrauben.
ACHTUng: Führen Sie Änderungen der Schalterstellungen
nur bei ausgeschaltetem Mischpult durch!
22
Steht der Schalter in der rechten Position auf PRE, wird das
jeweilige Kanalsignal nach dem INSERT (#4) abgegriffen. Es
ist also lediglich vom GAIN Regler (#25) und eben dem Insert
abhängig. Die Klangregelung und die Stellung des Kanalfaders
haben keinen Einfluss auf das Signal, das zum A/D Wandler
gelangt.
Steht der Schalter in der linken Position auf POST, wird das
jeweilige Kanalsignal hinter dem FADER (#39) abgegriffen.
Demnach hängt das Signal, das zum A/D Wandler gelangt, vom
GAIN Regler, dem INSERT, der Klangregelung und der Stellung
des Kanalfaders ab.
62. FIREWIRE AnZEIgE
Diese grüne LED im FireWire Logo leuchtet auf, wenn die USB
/FireWire Schnittstelle (#17) eine Verbindung mit dem Rechner
hergestellt hat. Lesen Sie unbedingt die Ausführungen im
Abschnitt „FIREWIRE SCHNITTSTELLE".
