Um den Pegel korrekt einzustellen, sollten Sie das Eingangssignal
in der Pegelanzeige sichtbar machen. Das gelingt Ihnen, indem
Sie den SOLO Schalter (#38) drücken.
Wird der Pegel korrekt eingestellt, arbeitet der Mixer mit optimalem
Betriebspegel. Dies ist der Fall, wenn sich der Durchschnittspegel
um die 0 dB Marke auf der Pegelanzeige (#58) herum bewegt.
Einzelne, sehr schnelle Signalspitzen dürfen durchaus auch
mal die PEAK LED des Kanals (#37) zum Leuchten bringen.
Dann haben Sie den Kanal richtig eingepegelt (lesen Sie bitte
unbedingt das Kapitel „RICHTIG EINPEGELN"!).
Beachten Sie, dass die Signale für die USB / FireWire
Schnittstelle direkt hinter dem Gain Regler abgegriffen
werden, sofern der jeweilige USB / FIREWIRE PRE/POST
Schalter (#61) auf der Unterseite des Pults auf PRE steht.
Der Pegel, der in die Recording Software gelangt, ist also
abhängig von der Stellung des GAIN Reglers. Wenn Sie den
Pegel im Pult richtig einstellen, ist er auch automatisch auf
der digitalen Ebene richtig eingestellt.
Vermutlich werden Sie jetzt stutzig. Obwohl Sie den Kanal auf
analoger Seite korrekt auf „0" eingepegelt haben, erscheint das
Signal auf digitaler Ebene lediglich mit einem Pegel von –18 dB.
Das ist normal – dies ist ein internationaler Standard und trägt
zur nötigen Aussteuerungsreserve bei. Mehr dazu im Kapitel
„FEHLERBEHEBUNG" am Ende dieser Bedienungsanleitung.
26. HOCHPASS FILTER
Wenn Sie den Schalter drücken, bringen Sie ein Hochpassfilter
bei 75 Hz mit 18 dB / Oktave in den Signalweg. Dieses Filter
ist sehr nützlich bei Gesangsstimmen, weil es Trittschall
von Mikrofonstativen auf der Bühne, Poppgeräusche bei
Nahbesprechung sowie Handgeräusche von Vokalmikrofonen
wirkungsvoll unterdrückt. Ebenso kann 50 Hz Netzbrummen
wirkungsvoll unterdrückt werden.
Der Low Cut wirkt auf beide Eingänge, MIC und LINE, und sitzt
schaltungstechnisch hinter dem INSERT.
Machen Sie ruhig Gebrauch von diesem Schalter, wenn es sich
bei dem Mikrofonsignal um eine Sprech- oder Gesangsstimme
handelt (oder auch andere Instrumente, die nicht explizit im
Bassbereich beheimatet sind). Viele Musikinstrumente und
der menschliche Stimmumfang enthalten in der Regel nicht
so tiefe Frequenzen, wie sie von diesem Filter unterdrückt
werden. Zumindest sind sie nicht von so musikalischen Gehalt,
dass Sie das „Gerumpel" dafür in Kauf nehmen müssten. Sie
gewinnen dadurch an Aussteuerungsreserven und Klarheit des
Signals, ohne den Gesamtklang negativ zu beeinflussen. Tiefe
Frequenzen verbrauchen nämlich sehr viel Energie. Trittschall
oder Griffgeräusche belasten demnach nur die angeschlossene
Endstufe, tragen jedoch nicht zur Qualität des Musiksignals bei.
Es besteht ein klanglicher Unterschied, ob Sie die tiefen (Stör-
) Frequenzen mit dem LOW CUT Schalter unterdrücken,
oder ob Sie versuchen, dies einfach mit dem Bassregler der
Klangregelung (#27) zu bewerkstelligen. Da die Klangregelung
einen wesentlich breiteren Frequenzbereich bearbeitet, würden
Sie mit dem Bassregler viel zu viele Nachbarfrequenzen im
Tiefmittenbereich bearbeiten, der Klang würde wesentlich
ausgedünnt, was mit dem LOW CUT Schalter nicht passiert.

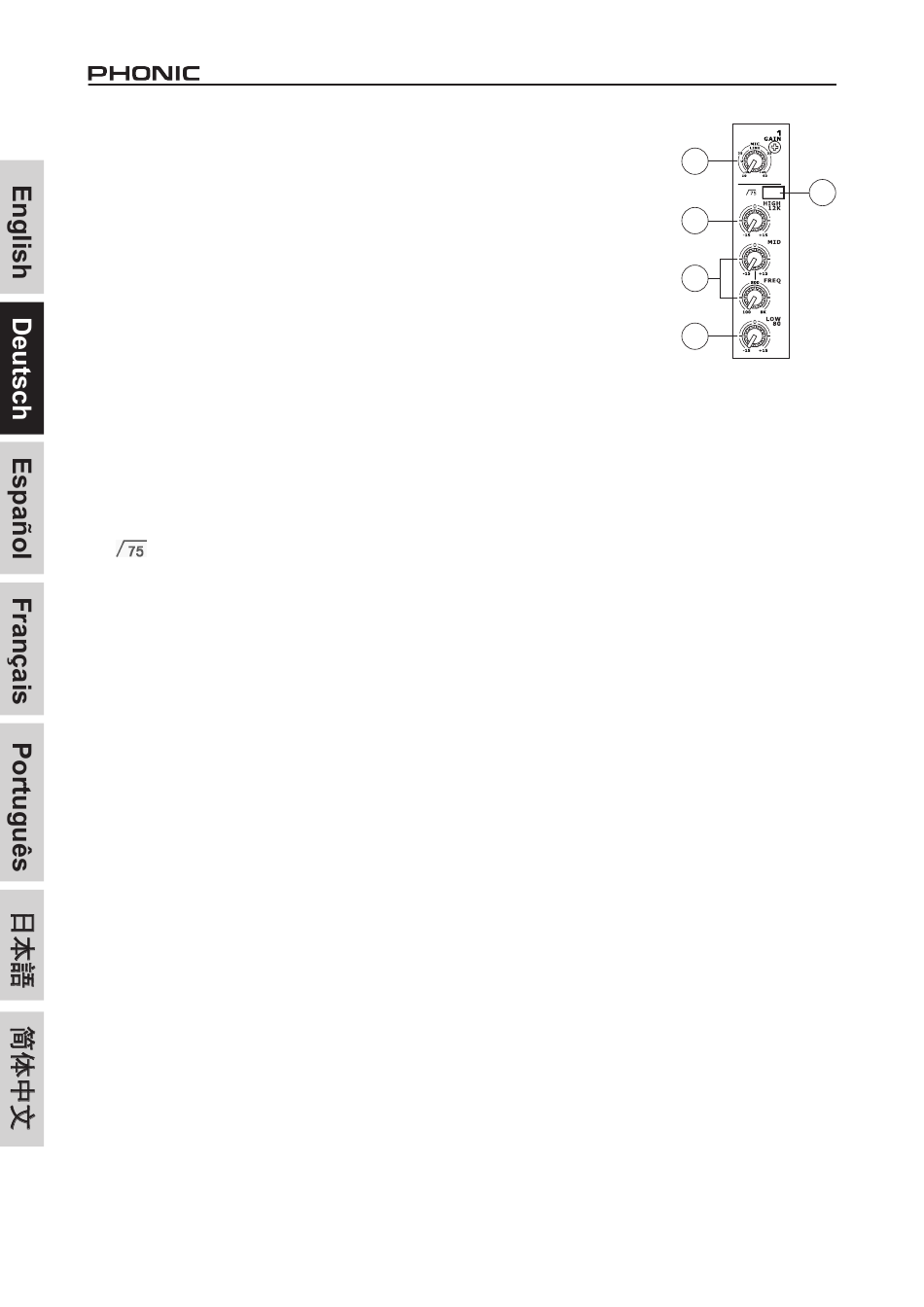

KLAngREgELUng (#27 - 29)
HELIX BOARD 24 UNIVERSAL verfügt über eine Dreiband
Klangregelung mit parametrischen Mitten in allen Kanälen.
12
27. HIgH 12 K (= HÖHEn)
Sie heben die hohen Frequenzen
an, indem Sie diesen Regler nach
rechts drehen, um Becken, Stimmen
und elektronische Instrumente
"silbriger" erscheinen zu lassen.
Nach links gedreht, unterdrücken
Sie diesen Frequenzbereich, mit
dem Ergebnis, dass Zischlaute
unterdrückt werden. Der
Regelbereich umfasst +/-15 dB
bei 12 kHz mit Kuhschwanz
Charakteristik (Shelving), was
bedeutet, dass alle Frequenzen
jenseits der gesetzten Eckfrequenz
angehoben bzw. abgesenkt
werden.
Stellen Sie den Regler in die Ausgangsposition, d.h. in die Mitte
auf "0" (12 Uhr), wenn er nicht benötigt wird.
28. MID (= MITTEn)
Bei der Mittenklangregelung handelt es sich um eine sog.
Semiparametrik. Sie besteht aus zwei Reglern: Der obere
Regler MID bietet eine Anhebung oder Absenkung um +/-15
dB mit Glockencharakteristik, der untere Regler FREQ ist der
veränderbare Parameter, er bestimmt die Eckfrequenz, an der
die Klangregelung ansetzt – es kann eine Frequenz zwischen
100 Hz und 8 kHz eingestellt werden.
Der Begriff „Glockencharakteristik" (Peaking) entstand so:
Betrachtet man die Wirkungsweise eines Klangregler auf dem
Oszilloskop, bildet die Kurve eine Glockenform um die Center
Frequenz, einen Hügel bei Anhebung, ein Tal bei Absenkung.
Das bedeutet, dass die Eckfrequenz am meisten beeinflusst
wird, die benachbarten ober- und unterhalb mit abnehmender
Intensität, je weiter sie von der Eckfrequenz entfernt sind.
Die Mittenregelung ein enorm wichtiges Werkzeug, da sich
die Hauptinformation der Musik und Sprache im Mittenbereich
abspielt. Die meisten klangprägenden Obertöne befinden sich
im Frequenzbereich von 100 Hz bis 8 kHz. Hören Sie auf die
teilweise drastischen Unterschiede, die sich im Klangbild eines
Gesangs oder einer Gitarre ergeben, wenn Sie mit beiden
Reglern gleichzeitig arbeiten.
Der obere Regler sollte in "0" Position sein, wenn die Mitten-
Klangregelung nicht gebraucht wird.
Viele Toningenieure benutzen den MID EQ, um Mittenfrequenzen
abzusenken, statt sie anzuheben. Ein guter Trick auf der Suche
nach der gewünschten Frequenz besteht darin, dass Sie zuerst
den MID Regler voll aufdrehen und dann den FREQ Regler
benutzen, um die Frequenz zu finden, die so richtig „schrecklich"
klingt. Dann drehen Sie den MID Regler in den Negativbereich
und senken so die unerwünschte Frequenz ab. Klingt simpel,
aber es funktioniert – manchmal.
29. LOW 80 (= BÄSSE)
Der Regelbereich umfasst +/-15 dB bei 80 Hz mit Kuhschwanz
Charakteristik (Shelving), was bedeutet, dass alle Frequenzen
jenseits der gesetzten Eckfrequenz angehoben bzw. abgesenkt
werden.
Sie heben die tiefen Frequenzen an, indem Sie den Regler nach
rechts drehen, um Stimmen mehr Wärme zu geben oder Gitarren,
Drums und Synthesizern mehr Druck zu verleihen. Nach links
gedreht reduzieren Sie Rumpelgeräusche von der Bühne oder
Brummeinstreuungen, oder Sie dünnen einen mulmigen Klang
aus.
