Rechts neben den beiden Zifferndarstellungen sind zwei kleine
LED eingelassen. Diese geben Auskunft über den BYPASS
Status. Wenn die LED blinken, ist der Effektprozessor im
BYPASS Modus, d.h. der Effekt ist im Ausgang nicht zu hören.
Blinken die LED nicht, ist der Effektprozessor aktiv.
Eine genaue Auflistung aller verfügbaren Effekte finden Sie in
der Tabelle „DIGITALE EFFEKTPROGRAMME".

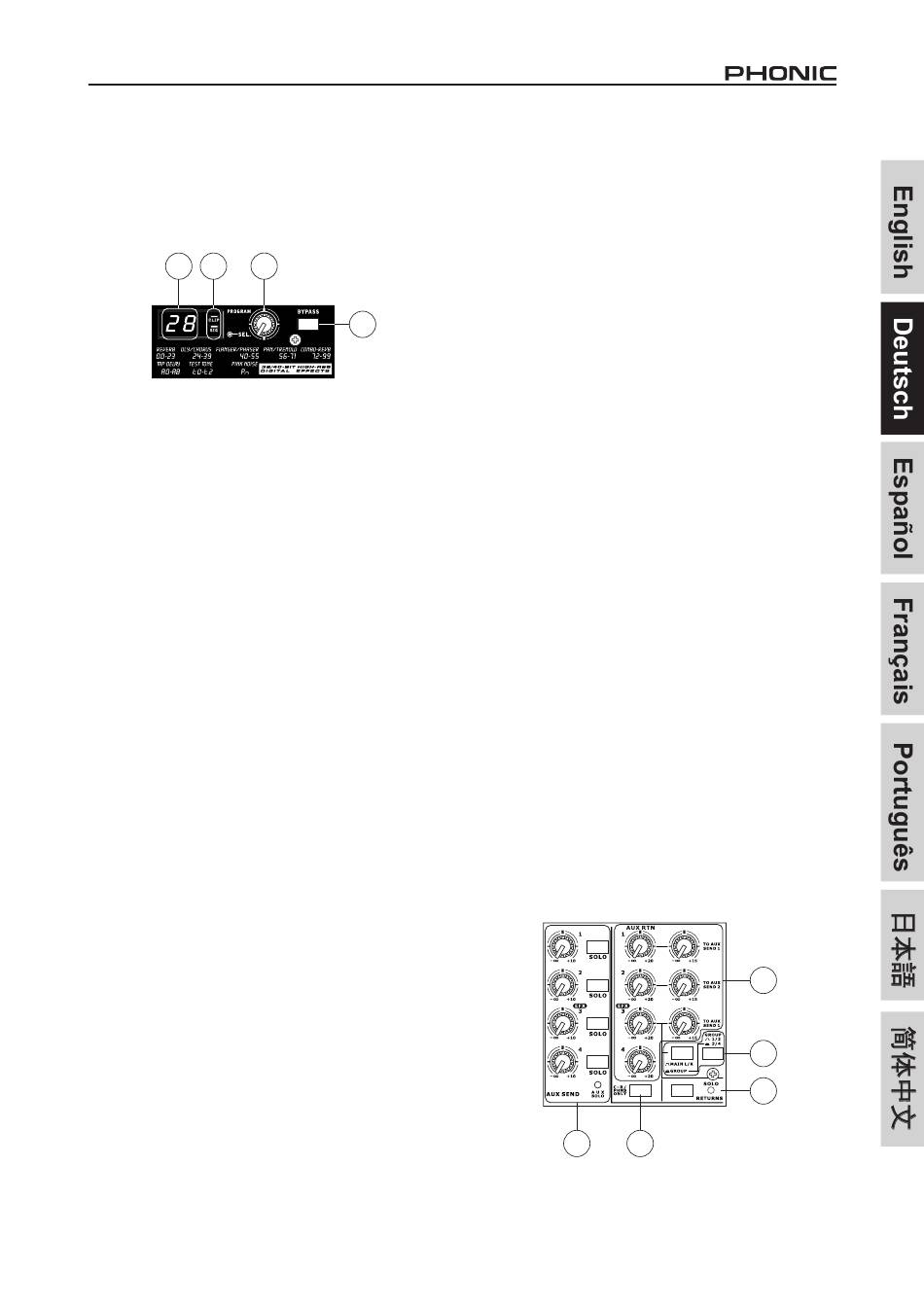

42
40 41
41. SIg & CLIP AnZEIgEn
Die SIg LED leuchtet auf, sobald ein Signal mit einem bestimmten
Pegel an dem Eingang des internen Effektprozessors anliegt.
Die CLIP LED ist die Spitzenpegelanzeige für den internen
Effektprozessor und leuchtet auf, kurz bevor das Signal im DSP
übersteuert („clippt").
SIG und CLIP sind also von der Stellung der einzelnen EFX
SEND Regler (AUX Regler 3, #30) in den Eingangskanälen
sowie dem AUX Summenregler AUX SEND 3 (#48) abhängig.
Um den optimalen Dynamikumfang und damit den besten
Signal/Rauschabstand des Effektprozessors zu gewährleisten,
sollten Sie die einzelnen EFX SEND Regler der Kanäle (#30)
möglichst bis auf Unity Gain, also die 12-Uhr Position bringen,
und dann den AUX Summenregler (#82) eben so weit, dass die
CLIP Anzeige niemals aufleuchtet. Wenn Sie aufleuchtet, kann
es zu digitalen Verzerrungen kommen, die äußerst unangenehm
klingen.
So weit zum technischen Aspekt der Reglerstellungen. Natürlich
hängt die Stellung der einzelnen EFX Regler in den Kanälen
letztendlich davon ab, wie viel vom jeweiligen Kanalsignal in
das Effektgerät geleitet werden soll, d.h. dies ist natürlich eine
musikalische Entscheidung.
42. PROgRAM
Mit diesem Endlos-Drehgeber können Sie den gewünschten
Effekt anwählen. Drehen Sie im Uhrzeigersinn, um eine
höhere Effektnummer zu erreichen, und drehen Sie gegen den
Uhrzeigersinn, wenn Sie eine niedrigere Nummer anwählen
wollen. Während dieses Suchvorgangs bleibt das bisherige
Effektprogramm aktiv. Sobald Sie die richtige Nummer gefunden
haben, bestätigen Sie diese, indem Sie auf den Drehknopf
drücken. Der neue Effektklang wird nach einer kurzen Pause
eingeblendet.
Wird ein "TAP DELAY" Programm aufgerufen (A0 ~ A8), kann der
Drehgeber dazu verwendet werden, die Verzögerungszeit des
DELAY Effektes einzustellen. Wenn Sie den Knopf mehrmals
hintereinander drücken, berechnet der Prozessor den Abstand
zwischen den letzten beiden Betätigungen und interpretiert ihn
als die Verzögerungszeit des Delay Effektes. Eine kleine LED in
der Effektanzeige blinkt daraufhin im Rhythmus der eingestellten
Verzögerungszeit.
Dies bleibt solange bestehen, bis Sie den Taster erneut berühren,
selbst, wenn der Mixer zwischenzeitlich ausgeschaltet wurde!
Wenn die Wiederholungen eines Echo Effektes (Delay) im
Rhythmus der gespielten Musik erklingen, fügt sich der Effekt
besser in die Mischung ein, und es gibt kein rhythmisches
HELIX BOARD 24 UNIVERSAL
Durcheinander. Die Wiederholungen des Effektes sind in der Regel
aufgrund des sog. Verdeckungseffektes nicht im Vordergrund,
solange das Instrument (oder die Stimme) spielt/singt, und nur
in den Spielpausen kommt der Effekt besser zum Vorschein. Sie
können daher einen Effekt, der rhythmisch abgestimmt ist, sogar
etwas lauter mischen, ohne dass er unangenehm „aufdringlich"
oder sogar störend wirkt.
Natürlich müssen Sie bei der Rhythmisierung nicht unbedingt die
Viertel eines Taktes wählen, Sie können durchaus synkopische
Wiederholungszeiten wählen. Experimentieren Sie mit der
Anzahl der Wiederholungen und der Lautstärke des Effekts, Sie
werden erstaunt sein, welche musikalischen Qualitäten ein TAP
43
DELAY hat!
Eine genauere Auflistung aller verfügbaren Effekte finden Sie in
der Tabelle „DIGITALE EFFEKTPROGRAMME".
Sie sollten es sich zur Routine machen, den Lautstärkeregler für
den internen Effektprozessor, den Regler EFX RETURN 3 (#44),
vor jedem Programmwechsel ganz nach links, also komplett
„runter" zu drehen. Hintergrund: Der Effektprozessor bietet neben
den reinen Effektklängen einige Testsignale an, Sinustöne und
Rosa Rauschen. Es wäre unangenehm, wenn Sie aus Versehen
eines dieser Programme bei voller Lautstärke aufriefen ...
Dasselbe gilt für den Regler „TO AUX SEND 1", der zum EFX
RETURN (3) Regler gehört.
43. BYPASS
Dieser Schalter schaltet den Effektprozessor ein oder aus. Dies
sollten Sie des öfteren in Anspruch nehmen, um den Klang
auch einmal ohne Effekt zu hören, gerade wenn es akustische
Probleme gibt.
In der alphanumerischen Anzeige (#40) sind rechts neben
den beiden Zifferndarstellungen zwei kleine LED eingelassen.
Diese geben Auskunft über den BYPASS Status. Wenn die LED
blinken, ist der Effektprozessor im BYPASS Modus, d.h. der
Effekt ist im Ausgang nicht zu hören. Blinken die LED nicht, ist
der Effektprozessor aktiv.
Nach Ausschalten des Effektprozessors wird das zuletzt
verwendete Programm gespeichert. Dies geschieht sogar dann,
wenn der Mixer komplett aus- und wieder eingeschaltet wird.
Der Effektprozessor kann auch per Fußschalter ein- und
ausgeschaltet werden – zu diesem Zweck muss ein Impulsschalter
an die Klinkenbuchse EFX ON/OFF (#10) angeschlossen
werden.
