140 AVENTICS | ITS | R412020619–BAL–001–AD
Descrizione del prodotto
12

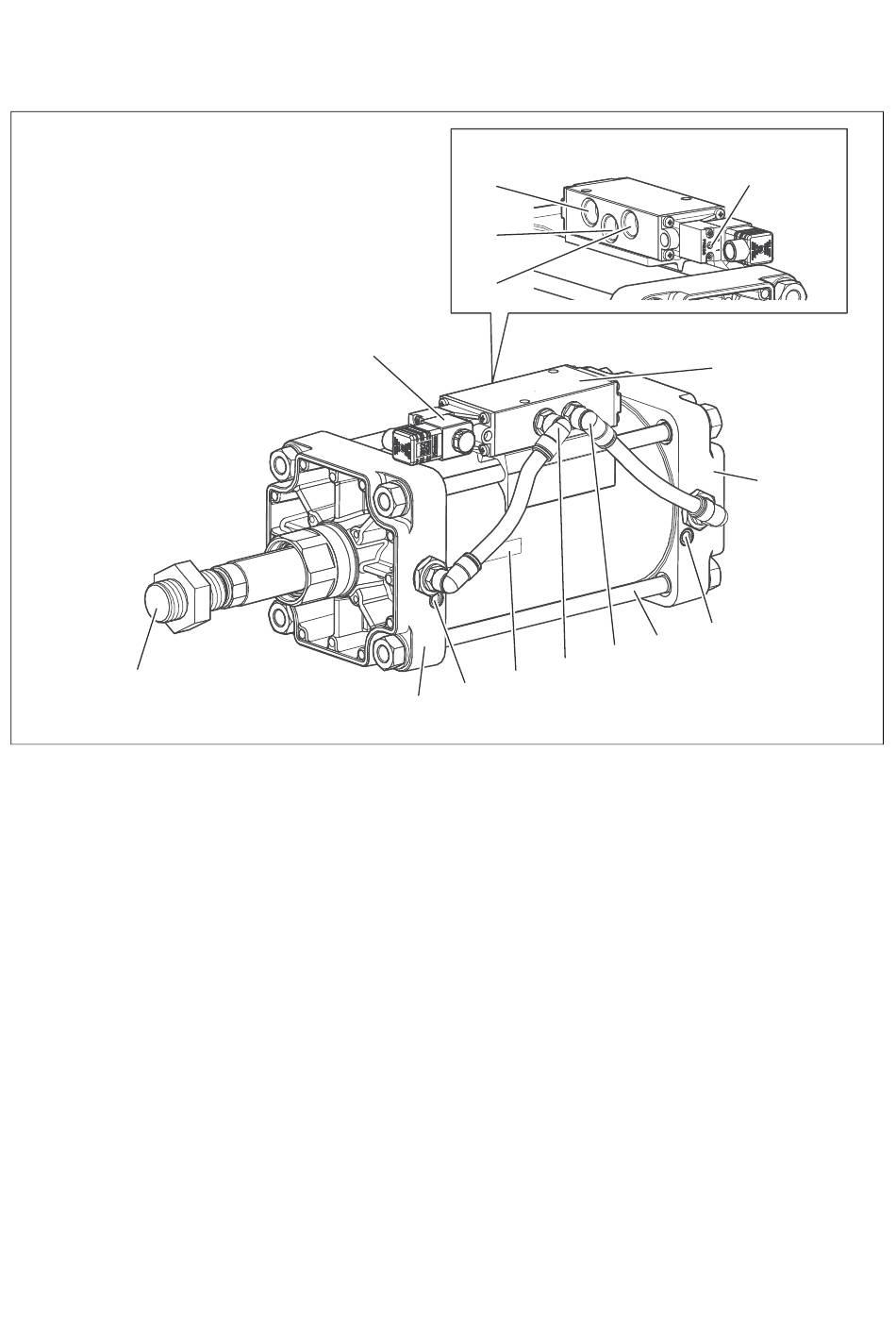

Fig. 1: Cilindro con valvola configurata
13
11
1 Attacco pneumatico 1
2 Attacco utenza 2
3 Scarico 3
4 Attacco utenza 4
5 Scarico 5
6 Valvola, CD12 (opzionale)
7 Base
3
1
5
2
4
10
8
8 Viti di strozzamento per
ammortizzamento di fine corsa
9 Tirante
10 Targhetta dati
11 Coperchio
12 Asta del pistone
13 Bobina con connettore,
serie CO1 (opzionale)
14 Azionamento manuale per
l'elettrovalvola
14
6
7
8
9
