Installieren der Einheit
(Fortsetzung)

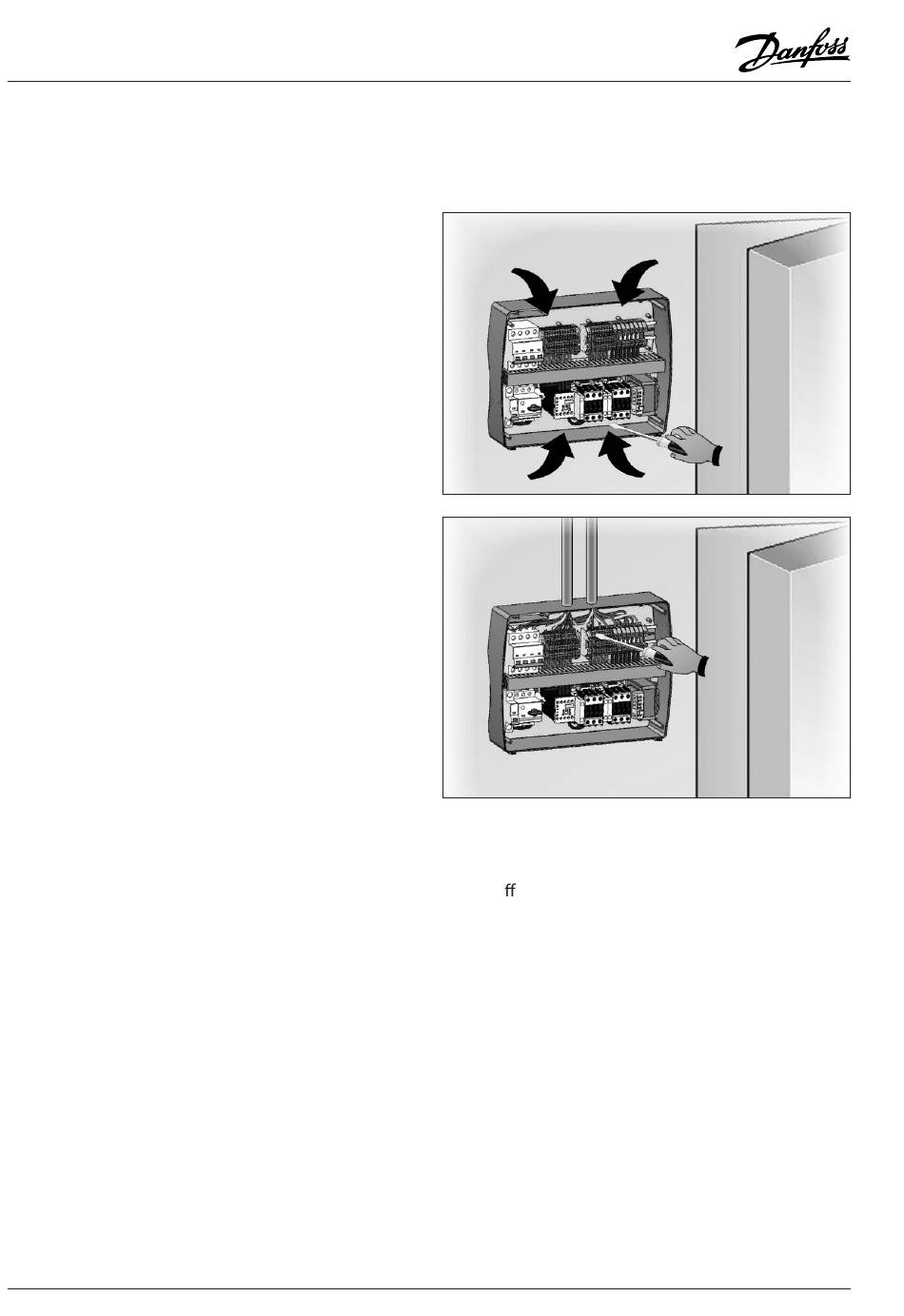

10.
Schrauben Sie die Rückwand in den in Punkt 9
gemachten Löchern mit 4 Schrauben von für
die Wandstärke passender Länge an die Wand.
Passen Sie zwischen jeder Schraube und der
Gehäuserückwand eine Gummi-Beilagscheibe
(mitgeliefert) ein.
11.
Führen sie nun die elektrische Verdrahtung wie
unten abgebildet durch.
Elektrische Verdrahtung
• Halten Sie sich für die elektrische Verdrahtung
bitte an die Verdrahtungsanleitung und an die
technischen Daten der Steuerungsanlage, die
installiert wird.
• Die Stromversorgung der Steuerungsanlage muss
über eine eigene Leitung erfolgen. Diese muss
mit einer entsprechenden Vorrichtung zum
Schutz vor indirekten Rückstrom versehen sein,
die der Leitung vorgeschaltet ist Sicherung).
• Verlegen Sie die Stromversorgungsdrähte und
die Signalkabel (Fühlern und digitale
Eingänge) nicht in den gleichen Kabelgängen
bzw. Kabelkanälen.
• Wenn eine Verlängerung für eine Fühler
erforderlich ist, müssen die Drähte einen
Durchmesser von mindestens 1mm
10
2
haben.
RS8FE503 © Danfoss A/S 2015/10
• Die ganze Verdrahtung muss einen für die
betre enden Stromstärken angemessenen
Durchmesser haben. Der Isolationsgrad muss den
angelegten Spannungen entsprechen.
Benutzen Sie vorzugsweise Kabel mit einer
brandhemmenden Isolierung und geringer
Rauchentwicklung entsprechend den
Brandverhütungsvorschriften.
• Es ist grundlegend wichtig, die mit PE
markierte Klemme an die Erdung des
Versorgungsnetzes anzuschließen.
Prüfen Sie bitte nötigenfalls die Wirksamkeit
des Erdungssystems nach.
• Schließen Sie an die Leitungen der PE-Klemme
nichts anderes als den externen Schutz an.
OPTYMA
TM
Control Dreiphasig AK-RC 103
