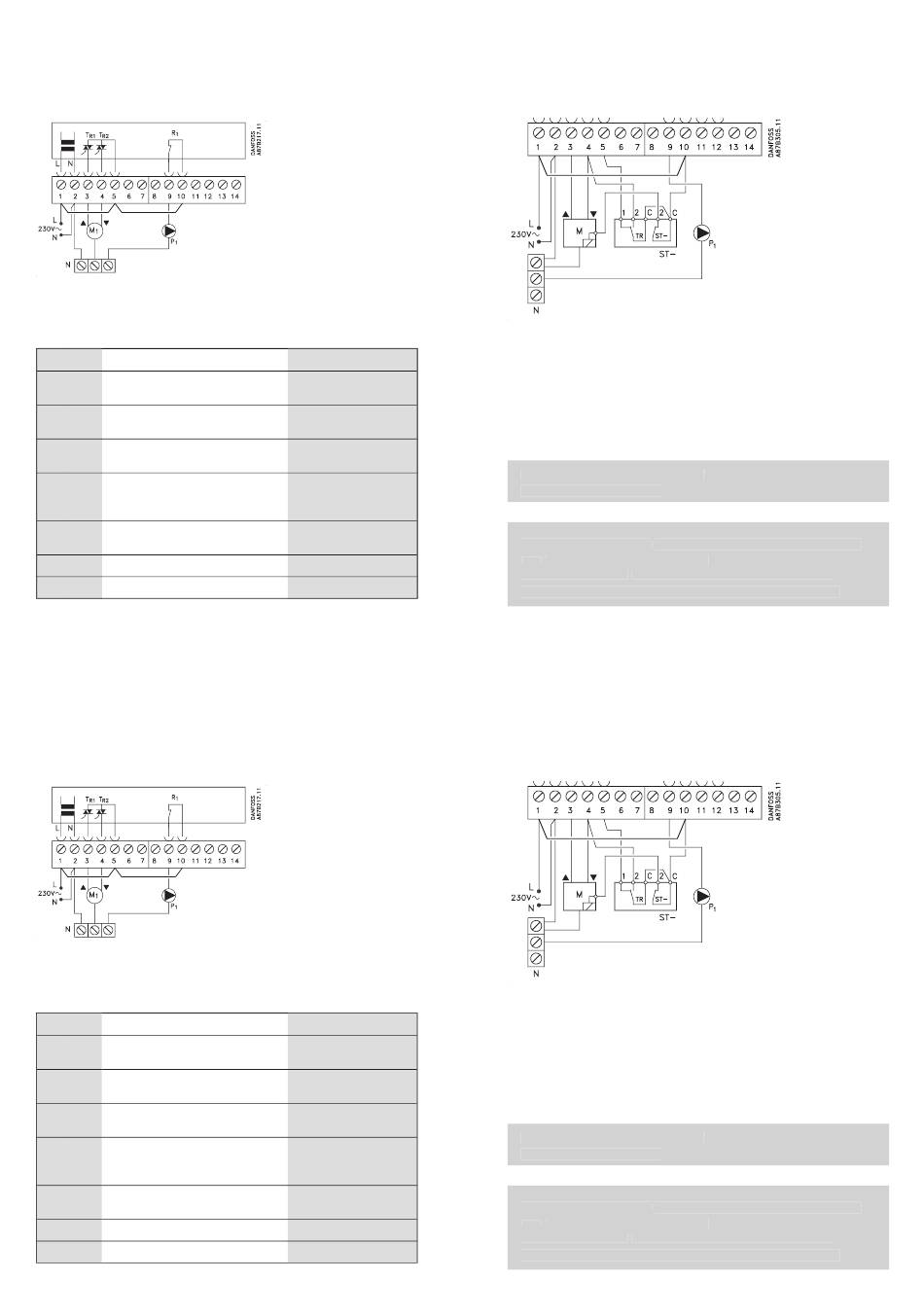

Elektrische Anschlüsse 230 V a.c.
Anschlüsse ohne Sicherheitsthermostat
Verbinden Sie die Klemmen:
1 und 5, 2 und gemeinsame Nullklemme, 5 und 10.
Klemme Bezeichnung
Spannungsversorgung
1 L
230 V a.c.
Spannungsversorgung
2 N
230 V a.c.
3 M1 Reversierbarer Stellantrieb -
öff nen
Reversierbarer Stellantrieb -
4 M1 schließen
alt.: ABV thermischer Stellantrieb
Phase für Antriebsausgang
5
M1
9 P1 Umwälzpumpe
10 Phase für Pumpenausgang
26
Elektrische Anschlüsse 230 V a.c.
Anschlüsse ohne Sicherheitsthermostat
Verbinden Sie die Klemmen:
1 und 5, 2 und gemeinsame Nullklemme, 5 und 10.
Klemme Bezeichnung
Spannungsversorgung
1 L
230 V a.c.
Spannungsversorgung
2 N
230 V a.c.
3 M1 Reversierbarer Stellantrieb -
öff nen
Reversierbarer Stellantrieb -
4 M1 schließen
alt.: ABV thermischer Stellantrieb
Phase für Antriebsausgang
5
M1
9 P1 Umwälzpumpe
10 Phase für Pumpenausgang
26
Max. Belastung
0,2 VA 230 V a.c.
0,2 VA 230 V a.c.
4(2)A 230 V a.c.
Max. Belastung
0,2 VA 230 V a.c.
0,2 VA 230 V a.c.
4(2)A 230 V a.c.
Anschlüsse mit Sicherheitsthermostat
Schaltbild nur geltend in Verbindung mit Danfoss-Antrieben
Verbinden Sie die Klemmen:
1 und 10
2 und gemeinsame Nullklemme
4, 5 und 10 mit ST- (Sicherheitsthermostat TR/STB oder TR/
STW)
Leitungsquerschnitt: 0,75 - 1,5 mm
Kabellänge: Max. 50 Meter
Elektrische Anschlüsse: An jede Klemme können bis zu 2 x 1,5
mm Kabel angeschlossen werden.
2
Bitte beachten Sie: Falsche Anschlüsse können die TRIAC-
Ausgänge beschädigen. Max. Belastung siehe Tabelle oben!
Anschlüsse mit Sicherheitsthermostat
Schaltbild nur geltend in Verbindung mit Danfoss-Antrieben
Verbinden Sie die Klemmen:
1 und 10
2 und gemeinsame Nullklemme
4, 5 und 10 mit ST- (Sicherheitsthermostat TR/STB oder TR/
STW)
Leitungsquerschnitt: 0,75 - 1,5 mm
Kabellänge: Max. 50 Meter
Elektrische Anschlüsse: An jede Klemme können bis zu 2 x 1,5
mm Kabel angeschlossen werden.
2
Bitte beachten Sie: Falsche Anschlüsse können die TRIAC-
Ausgänge beschädigen. Max. Belastung siehe Tabelle oben!
