AMI Deltacon Power
Programmliste und Erläuterungen
5.2.1.43
5.2.1.43.10
5.2.1.43.20
A-96.250.450 / 220620

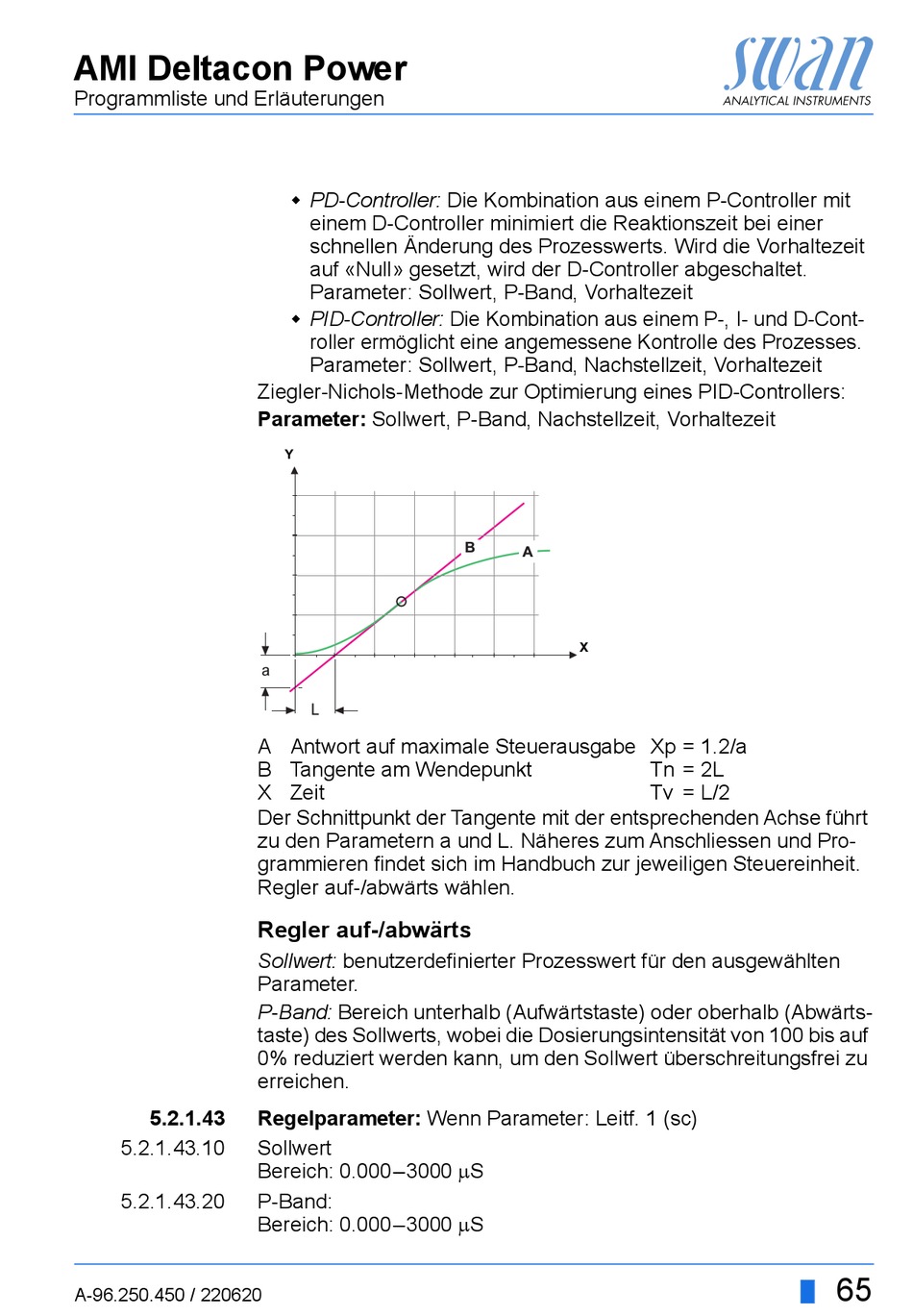

PD-Controller: Die Kombination aus einem P-Controller mit
einem D-Controller minimiert die Reaktionszeit bei einer
schnellen Änderung des Prozesswerts. Wird die Vorhaltezeit
auf «Null» gesetzt, wird der D-Controller abgeschaltet.
Parameter: Sollwert, P-Band, Vorhaltezeit
PID-Controller: Die Kombination aus einem P-, I- und D-Cont-
roller ermöglicht eine angemessene Kontrolle des Prozesses.
Parameter: Sollwert, P-Band, Nachstellzeit, Vorhaltezeit
Ziegler-Nichols-Methode zur Optimierung eines PID-Controllers:
Parameter: Sollwert, P-Band, Nachstellzeit, Vorhaltezeit
Y
a
L
A
Antwort auf maximale Steuerausgabe
B
Tangente am Wendepunkt
X
Zeit
Der Schnittpunkt der Tangente mit der entsprechenden Achse führt
zu den Parametern a und L. Näheres zum Anschliessen und Pro-
grammieren findet sich im Handbuch zur jeweiligen Steuereinheit.
Regler auf-/abwärts wählen.
Regler auf-/abwärts
Sollwert: benutzerdefinierter Prozesswert für den ausgewählten
Parameter.
P-Band: Bereich unterhalb (Aufwärtstaste) oder oberhalb (Abwärts-
taste) des Sollwerts, wobei die Dosierungsintensität von 100 bis auf
0% reduziert werden kann, um den Sollwert überschreitungsfrei zu
erreichen.
Regelparameter: Wenn Parameter: Leitf. 1 (sc)
Sollwert
Bereich: 0.000–3000 S
P-Band:
Bereich: 0.000–3000 S
B
A
X
Xp
= 1.2/a
Tn
= 2L
Tv
= L/2
65
