AMI Deltacon Power
Installation
3.7.2
Konfigu-
ration
Klemmen
normaler-
6/7: Relais 1
weise
8/9: Relais 2
offen
normaler-
6/7: Relais 1
weise
8/9: Relais 2
geschlos-
sen
A-96.250.450 / 220620

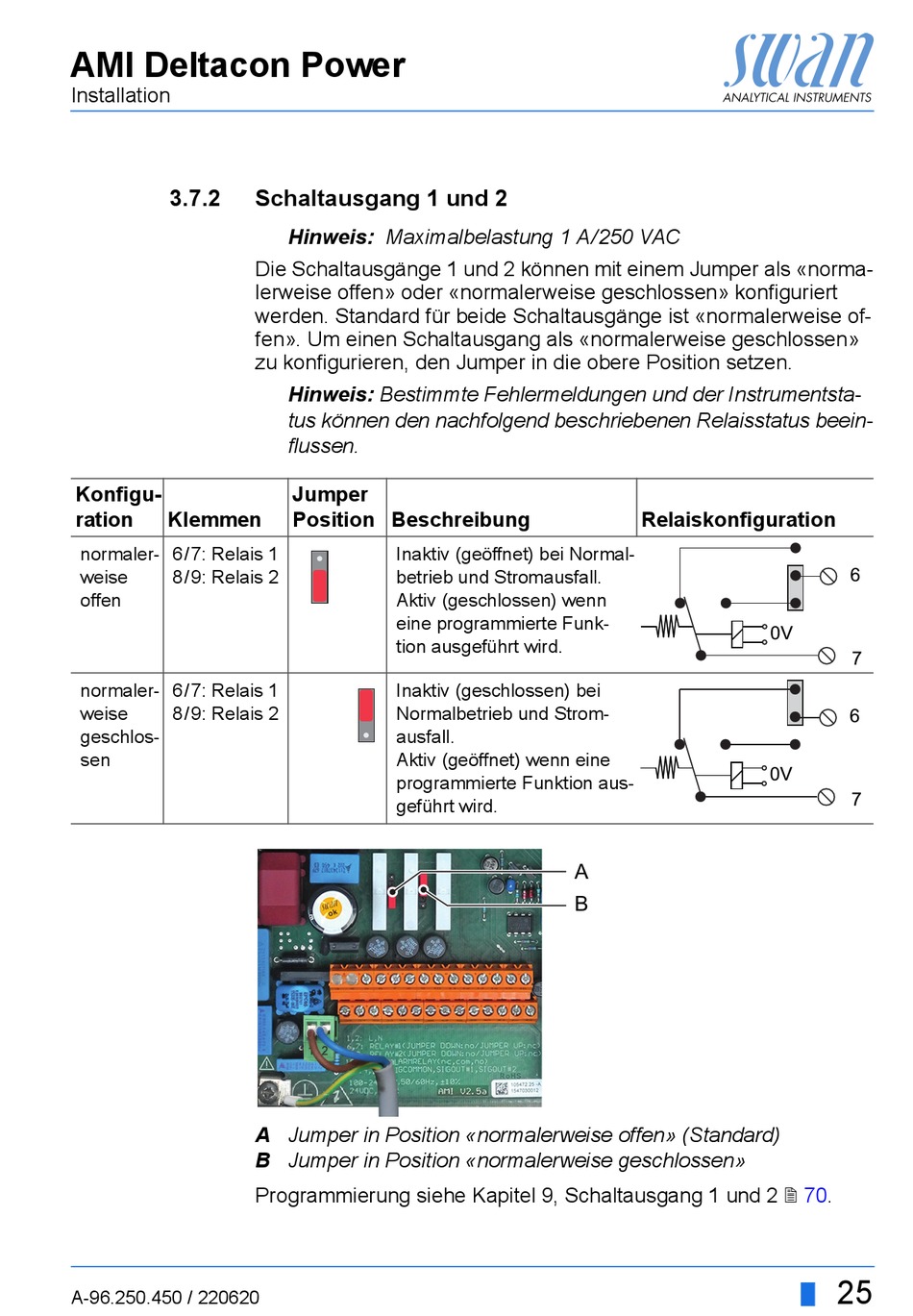

Schaltausgang 1 und 2
Hinweis: Maximalbelastung 1 A/250 VAC
Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma-
lerweise offen» oder «normalerweise geschlossen» konfiguriert
werden. Standard für beide Schaltausgänge ist «normalerweise of-
fen». Um einen Schaltausgang als «normalerweise geschlossen»
zu konfigurieren, den Jumper in die obere Position setzen.
Hinweis: Bestimmte Fehlermeldungen und der Instrumentsta-
tus können den nachfolgend beschriebenen Relaisstatus beein-
flussen.
Jumper
Position Beschreibung
Inaktiv (geöffnet) bei Normal-
betrieb und Stromausfall.
Aktiv (geschlossen) wenn
eine programmierte Funk-
tion ausgeführt wird.
Inaktiv (geschlossen) bei
Normalbetrieb und Strom-
ausfall.
Aktiv (geöffnet) wenn eine
programmierte Funktion aus-
geführt wird.
A
Jumper in Position «normalerweise offen» (Standard)
B
Jumper in Position «normalerweise geschlossen»
Programmierung siehe Kapitel 9, Schaltausgang 1 und 2 70.
Relaiskonfiguration
A
B
6
0V
7
6
0V
7
