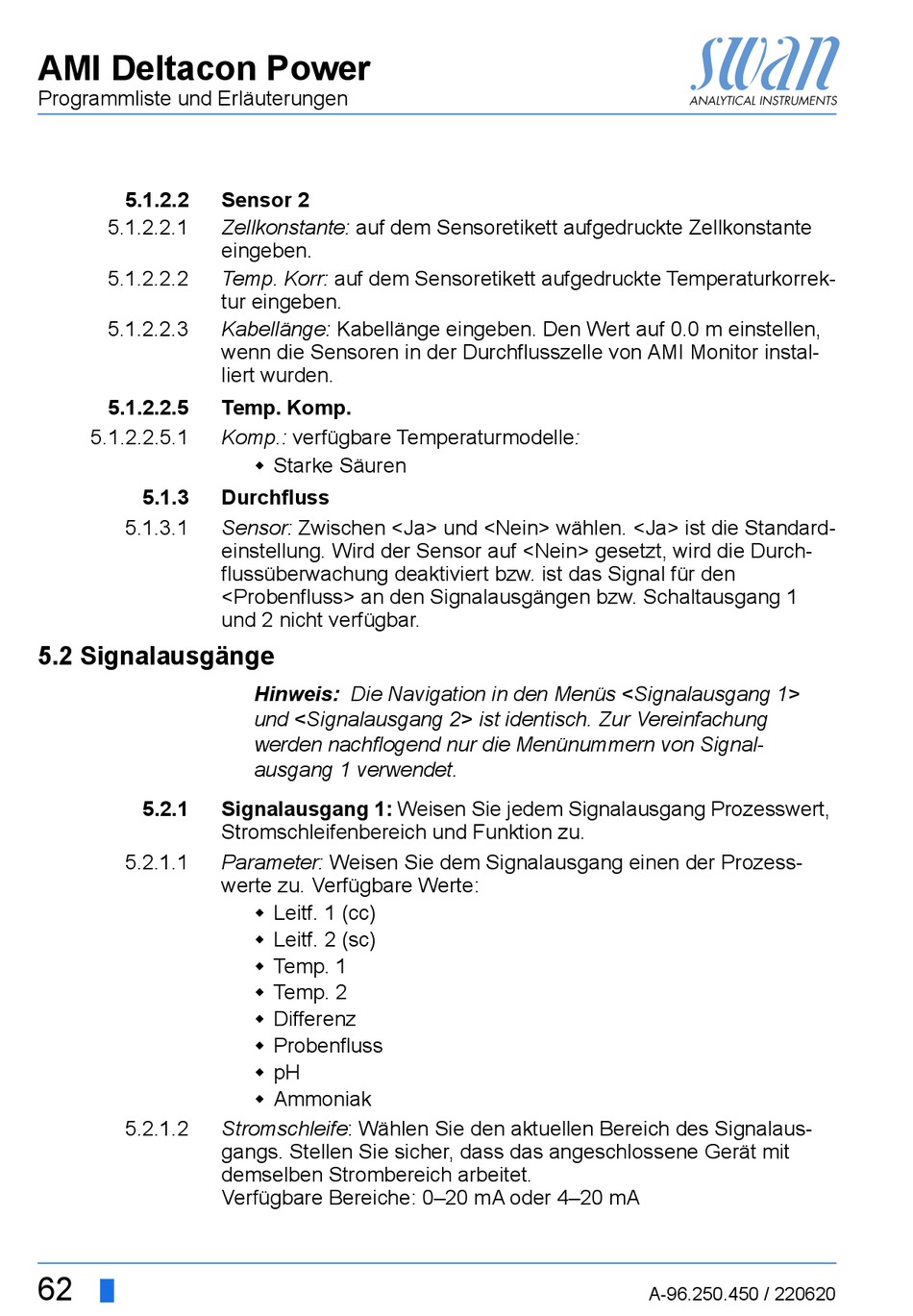

AMI Deltacon Power
Programmliste und Erläuterungen
5.1.2.2
5.1.2.2.1
5.1.2.2.2
5.1.2.2.3
5.1.2.2.5
5.1.2.2.5.1
5.1.3
5.1.3.1
5.2 Signalausgänge
5.2.1
5.2.1.1
5.2.1.2
62
Sensor 2
Zellkonstante: auf dem Sensoretikett aufgedruckte Zellkonstante
eingeben.
Temp. Korr: auf dem Sensoretikett aufgedruckte Temperaturkorrek-
tur eingeben.
Kabellänge: Kabellänge eingeben. Den Wert auf 0.0 m einstellen,
wenn die Sensoren in der Durchflusszelle von AMI Monitor instal-
liert wurden.
Temp. Komp.
Komp.: verfügbare Temperaturmodelle:
Starke Säuren
Durchfluss
Sensor: Zwischen <Ja> und <Nein> wählen. <Ja> ist die Standard-
einstellung. Wird der Sensor auf <Nein> gesetzt, wird die Durch-
flussüberwachung deaktiviert bzw. ist das Signal für den
<Probenfluss> an den Signalausgängen bzw. Schaltausgang 1
und 2 nicht verfügbar.
Hinweis: Die Navigation in den Menüs <Signalausgang 1>
und <Signalausgang 2> ist identisch. Zur Vereinfachung
werden nachflogend nur die Menünummern von Signal-
ausgang 1 verwendet.
Signalausgang 1: Weisen Sie jedem Signalausgang Prozesswert,
Stromschleifenbereich und Funktion zu.
Parameter: Weisen Sie dem Signalausgang einen der Prozess-
werte zu. Verfügbare Werte:
Leitf. 1 (cc)
Leitf. 2 (sc)
Temp. 1
Temp. 2
Differenz
Probenfluss
pH
Ammoniak
Stromschleife: Wählen Sie den aktuellen Bereich des Signalaus-
gangs. Stellen Sie sicher, dass das angeschlossene Gerät mit
demselben Strombereich arbeitet.
Verfügbare Bereiche: 0–20 mA oder 4–20 mA
A-96.250.450 / 220620
