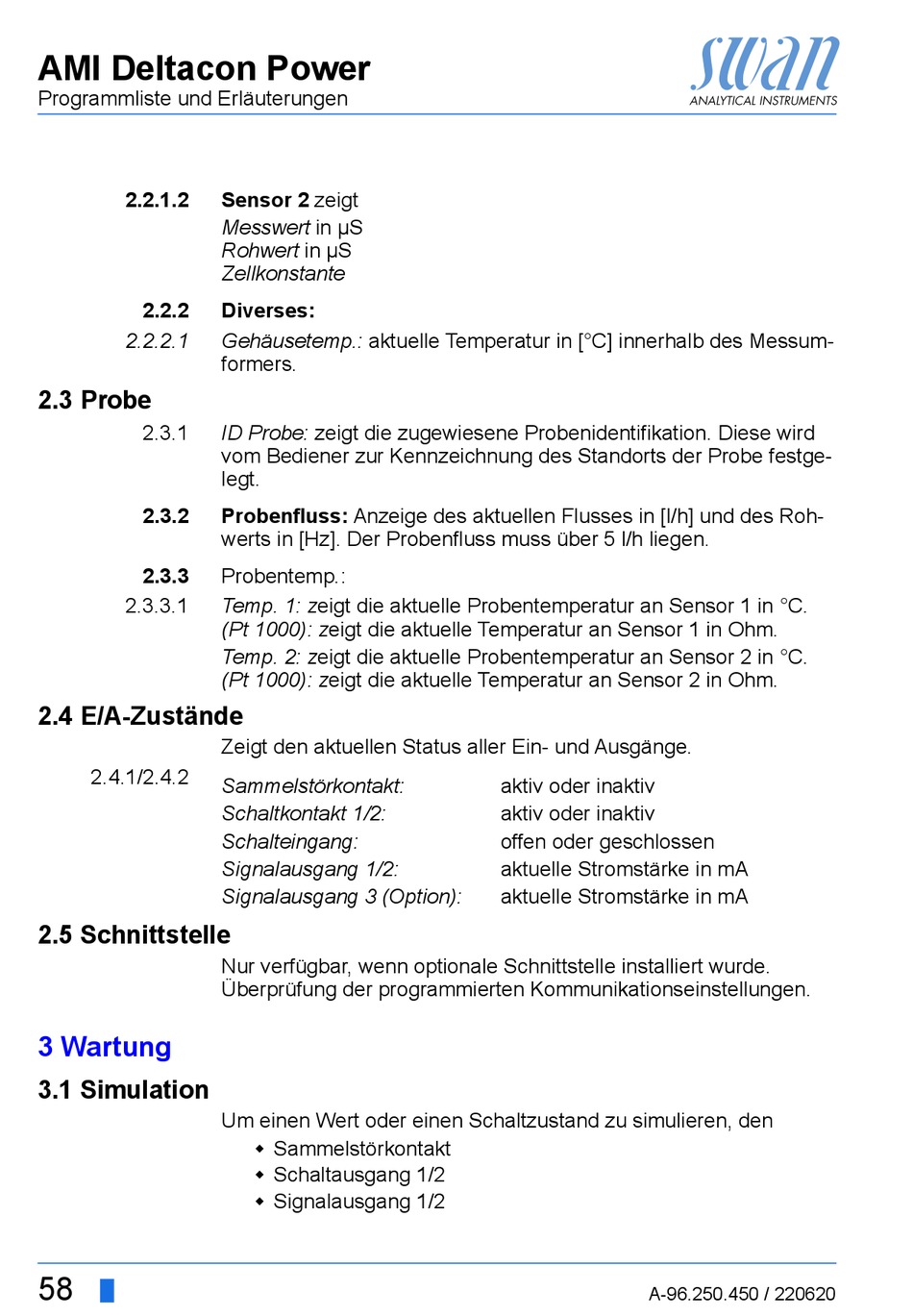

AMI Deltacon Power
Programmliste und Erläuterungen
2.2.1.2
2.2.2
2.2.2.1
2.3 Probe
2.3.1
2.3.2
2.3.3
2.3.3.1
2.4 E/A-Zustände
2.4.1/2.4.2
2.5 Schnittstelle

3 Wartung

3.1 Simulation
58
Sensor 2 zeigt
Messwert in µS
Rohwert in µS
Zellkonstante
Diverses:
Gehäusetemp.: aktuelle Temperatur in [°C] innerhalb des Messum-
formers.
ID Probe: zeigt die zugewiesene Probenidentifikation. Diese wird
vom Bediener zur Kennzeichnung des Standorts der Probe festge-
legt.
Probenfluss: Anzeige des aktuellen Flusses in [l/h] und des Roh-
werts in [Hz]. Der Probenfluss muss über 5 l/h liegen.
Probentemp.:
Temp. 1: zeigt die aktuelle Probentemperatur an Sensor 1 in °C.
(Pt 1000): zeigt die aktuelle Temperatur an Sensor 1 in Ohm.
Temp. 2: zeigt die aktuelle Probentemperatur an Sensor 2 in °C.
(Pt 1000): zeigt die aktuelle Temperatur an Sensor 2 in Ohm.
Zeigt den aktuellen Status aller Ein- und Ausgänge.
Sammelstörkontakt:
Schaltkontakt 1/2:
Schalteingang:
Signalausgang 1/2:
Signalausgang 3 (Option):
Nur verfügbar, wenn optionale Schnittstelle installiert wurde.
Überprüfung der programmierten Kommunikationseinstellungen.
Um einen Wert oder einen Schaltzustand zu simulieren, den
 Sammelstörkontakt
 Schaltausgang 1/2
 Signalausgang 1/2
aktiv oder inaktiv
aktiv oder inaktiv
offen oder geschlossen
aktuelle Stromstärke in mA
aktuelle Stromstärke in mA
A-96.250.450 / 220620
