AMI Deltacon Power
Wartung
6.3.
6.3.1
Reinigen
6.3.2
A-96.250.450 / 220620

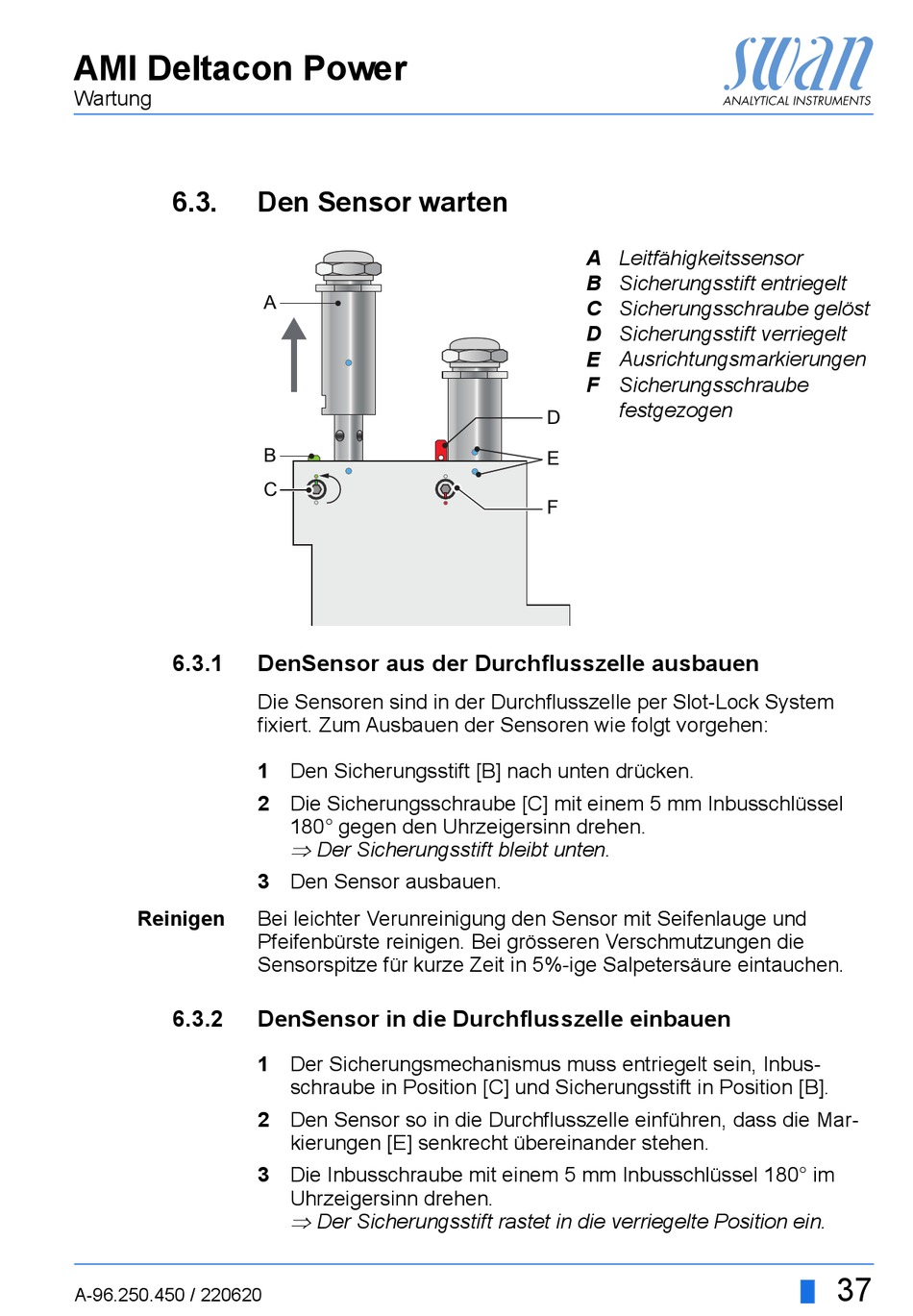

Den Sensor warten
A
B
C
DenSensor aus der Durchflusszelle ausbauen
Die Sensoren sind in der Durchflusszelle per Slot-Lock System
fixiert. Zum Ausbauen der Sensoren wie folgt vorgehen:
1 Den Sicherungsstift [B] nach unten drücken.
2 Die Sicherungsschraube [C] mit einem 5 mm Inbusschlüssel
180° gegen den Uhrzeigersinn drehen.
Der Sicherungsstift bleibt unten.
3 Den Sensor ausbauen.
Bei leichter Verunreinigung den Sensor mit Seifenlauge und
Pfeifenbürste reinigen. Bei grösseren Verschmutzungen die
Sensorspitze für kurze Zeit in 5%-ige Salpetersäure eintauchen.
DenSensor in die Durchflusszelle einbauen
1 Der Sicherungsmechanismus muss entriegelt sein, Inbus-
schraube in Position [C] und Sicherungsstift in Position [B].
2 Den Sensor so in die Durchflusszelle einführen, dass die Mar-
kierungen [E] senkrecht übereinander stehen.
3 Die Inbusschraube mit einem 5 mm Inbusschlüssel 180° im
Uhrzeigersinn drehen.
Der Sicherungsstift rastet in die verriegelte Position ein.
A
Leitfähigkeitssensor
B
Sicherungsstift entriegelt
C
Sicherungsschraube gelöst
D
Sicherungsstift verriegelt
E
Ausrichtungsmarkierungen
F
Sicherungsschraube
festgezogen
D
E
F
37
