3.5
Die Sensoren von diesem Differenzdrucktransmitters sind zwei piezoresistive Siliziumzellen,
die an flexiblen Leitungen spannungsfrei im Ölraum schwimmen. Der Druck wird über eine
vollverschweißte Stahlmembrane in den Ölraum übertragen.
Spezifikation
Druckbereich (FS):
Zul.Überdruck / Pmax:
Schutzart:
Speisespannung:
Signal Ausgang:
Bürdewiderstand:
Totale Genauigkeit(TA)
Auflösung:
(1) Linearität + Hysterese + Reproduzierbarkeit + Temperaturfehler
(2) Genauigkeit und Auflösung bezogen auf den Basisdruck
Betriebs/Lagertemperatur: -40...+80°C
Kabellänge:
Material:
Gehäuse und Membrane:1.4435 (316L)
Downloaded from www.Manualslib.com
Differenzdrucktransmitter
0,4 bar,
16 bar
IP 65
8...28VDC
4...20mA; 2 - Leiter
max. 50O bei Speisespannung = 10VDC
(1)(2) : =0.05 % FS typ; =0.1% FS max.
(2) =0.01 % FS
2 m
2
3
1
manuals search engine
4 bar, 10 bar (andere Bereiche auf Anfrage)
16 bar 16 bar einseitig
1: WH: OUT/GND 4...20mA
3: BN: +VCC 8...28VDC
4: Screen
P -
P +
11

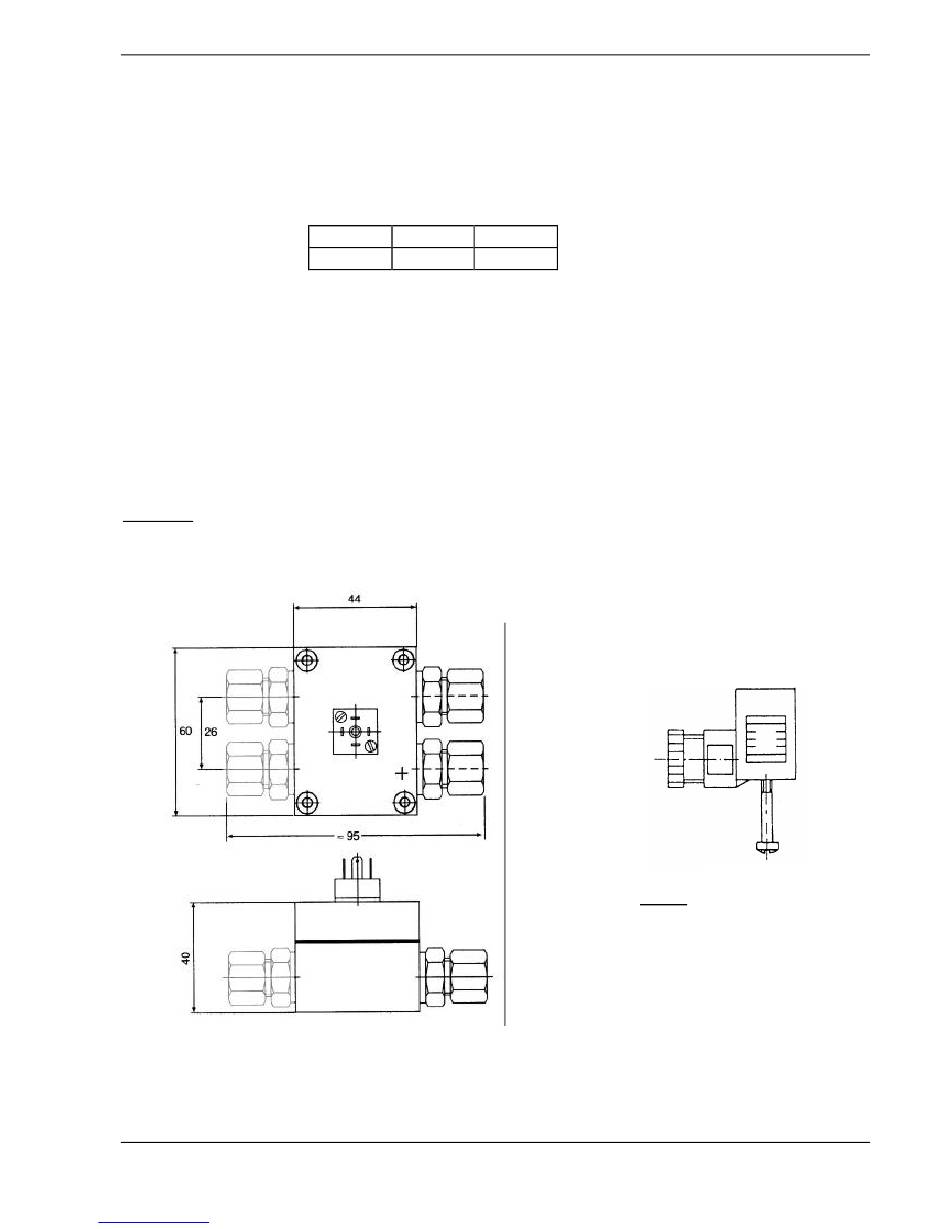

PD 39-S
Winkelstecker (mPm193)
mit 2 m Kabel
Fixierschraube
Kabel:
Out (weiss)
+ Vcc (braun)
Schirm
