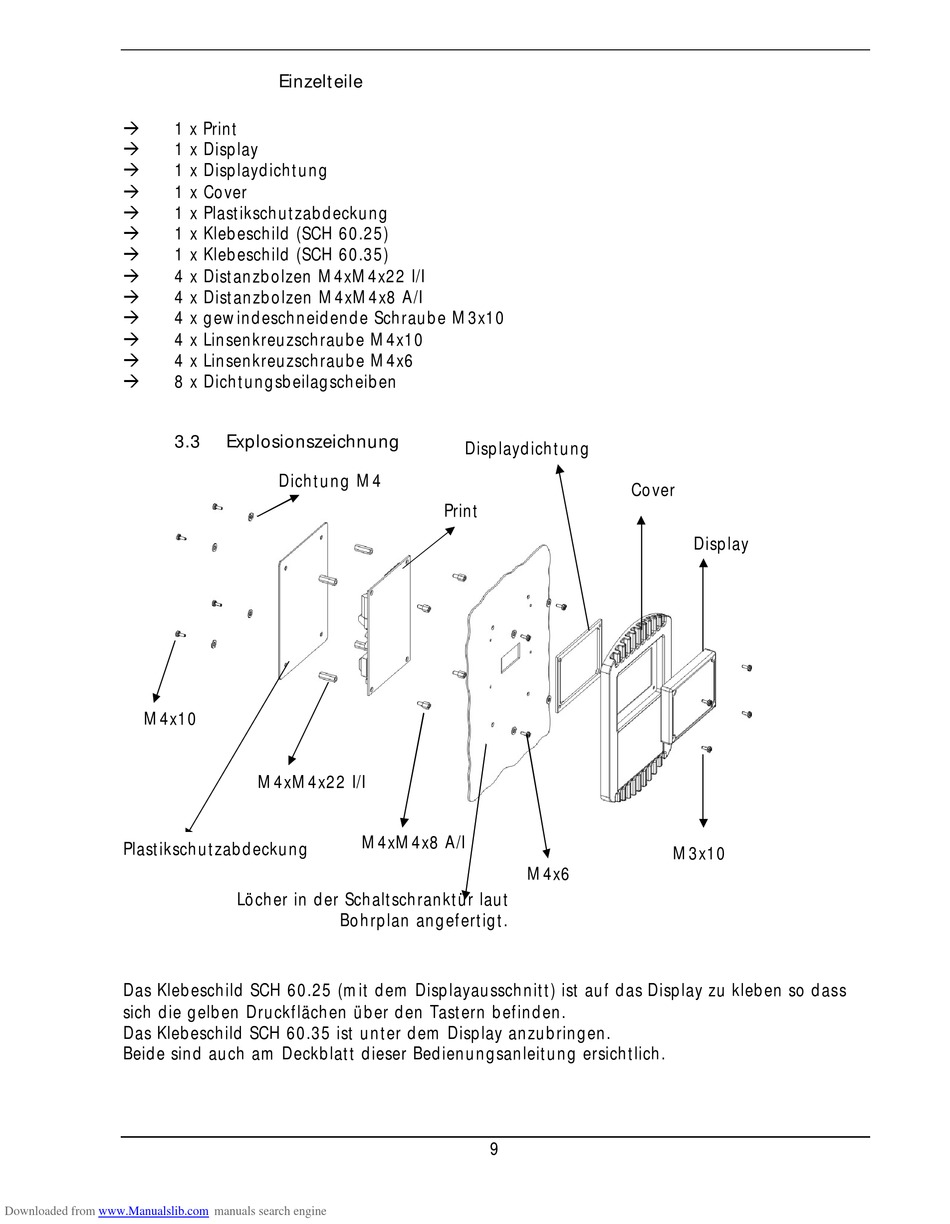

Einzelteile; Explosionszeichnung - Xylem HYDROVAR Smart Bedienungsanleitung

1 x Print
à
1 x Display
à
1 x Displaydichtung
à
1 x Cover
à
1 x Plastikschutzabdeckung
à
1 x Klebeschild (SCH 60.25)
à
1 x Klebeschild (SCH 60.35)
à
4 x Distanzbolzen M4xM4x22 I/I
à
4 x Distanzbolzen M4xM4x8 A/I
à
4 x gewindeschneidende Schraube M3x10
à
4 x Linsenkreuzschraube M4x10
à
4 x Linsenkreuzschraube M4x6
à
8 x Dichtungsbeilagscheiben
à
3.3
M4x10
Plastikschutzabdeckung
Das Klebeschild SCH 60.25 (mit dem Displayausschnitt) ist auf das Display zu kleben so dass
sich die gelben Druckflächen über den Tastern befinden.
Das Klebeschild SCH 60.35 ist unter dem Display anzubringen.
Beide sind auch am Deckblatt dieser Bedienungsanleitung ersichtlich.
Downloaded from www.Manualslib.com

Einzelteile

Explosionszeichnung

Dichtung M4
M4xM4x22 I/I
M4xM4x8 A/I
Löcher in der Schaltschranktür laut
Bohrplan angefertigt.
manuals search engine
Displaydichtung
Print
M4x6
9
Cover
Display
M3x10
