Aufstellung/Einbau | Bei Bodenaufstellung
ACHTUNG! Die relevanten Normen sind zu beachten!
Bei Einsatz unterhalb der Rückstau-Ebene:
Druckleitung mit einer Schleife über die Rückstauebene führen.
>
> Liegt die Sole der Rückstauschleife mehr als 5 m oberhalb der Hebeanlage, ist ein
zusätzliches Rückschlagventil einzubauen.
> Absperrschieber vorsehen.
> Jeder Entwässerungsgegenstand muss mit einem Geruchsverschluss
versehen sein.
Beachten Sie auch die Einbaumaße (Abschnitt 23, Seite 20, Abbildung 14).
ACHTUNG!
> Aufstellung muss frostsicher und auf ebenem Boden erfolgen.
Anschluss der Druckleitung
> Druckleitung aus PVC mit Außendurchmesser 25 mm, 32 mm verwenden.
> Rohr von außen ca. 16 mm in die Gummimuffe schieben (bei Bedarf Gleitmittel
verwenden) und von außen mit der vorhandenen Schlauchschelle fixieren.
2
1
2
1

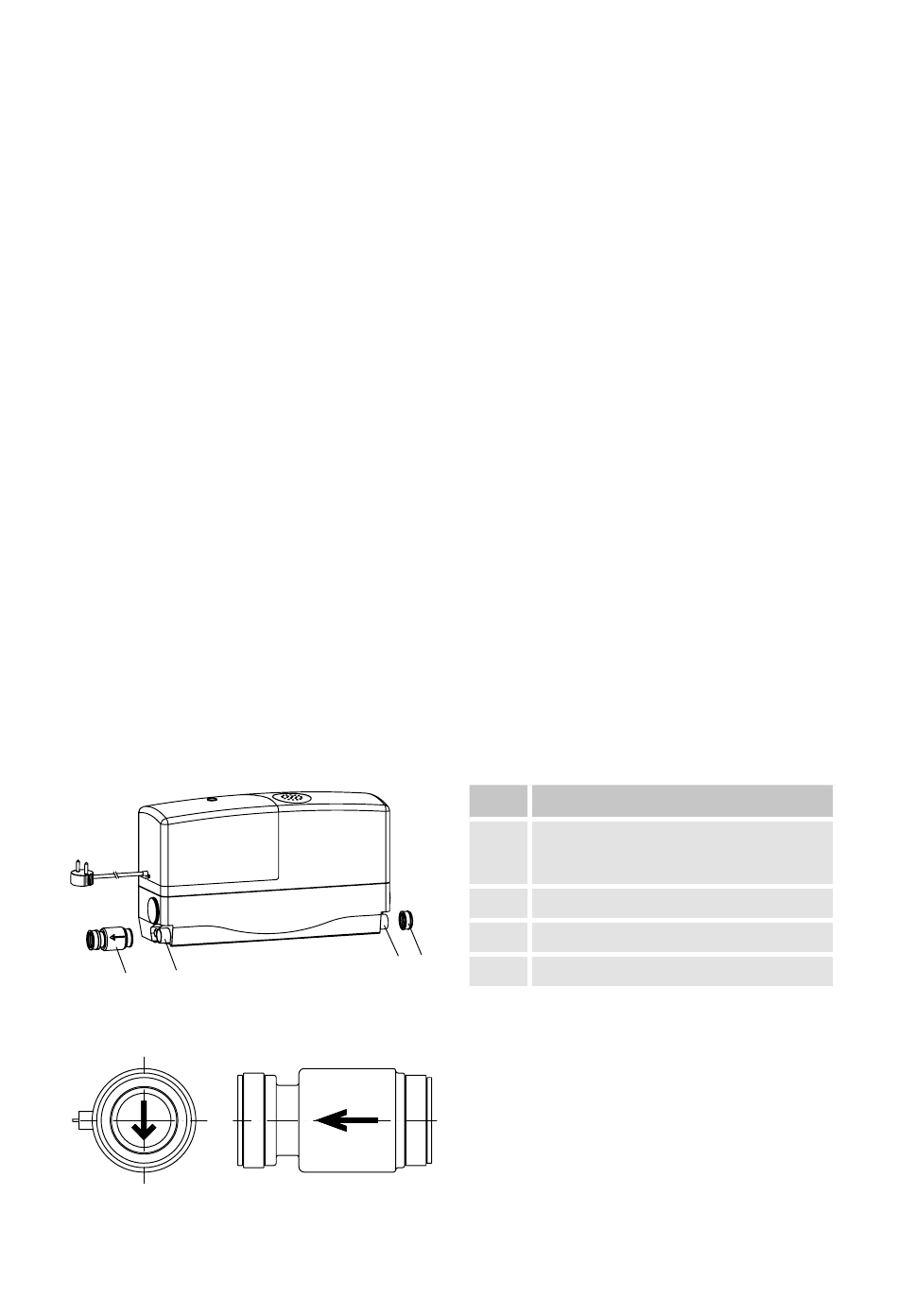

Abbildung 1
Abbildung 2
C
C

10. Aufstellung/Einbau

10.1 Bei Bodenaufstellung

3 4
3 4
A
14
A
Pos Benennung
1
Druckleitungsanschluss
Rückschlagventil
2
Druckleitungsanschluss (rechts)
3
Druckleitungsanschluss (links)
4
Verschlusskappe
Position Rückschlagventil
A = Pfeil zeigt Fließrichtung.
C = Pfeil zeigt richtige Lage der Klappe.
