Conel FLOW Betriebsanleitung Seite 24

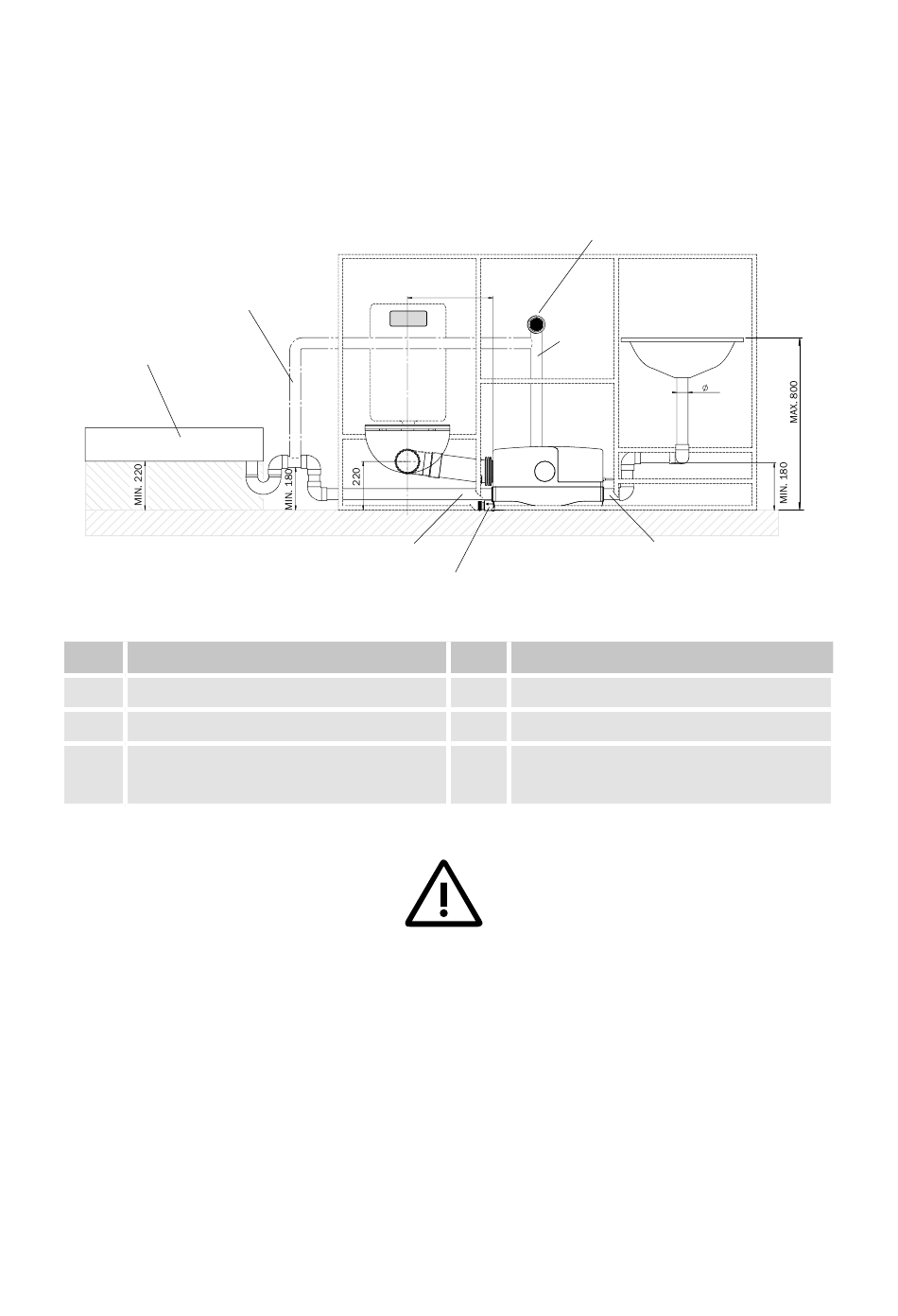

Einbaumaße
167 MAX. 130
Hinter Vorwand
Anschluss Dusche
Alarm = 140 mm
EIN = 120 mm
AUS = 45 mm
4
Pos Benennung
1
Fliesenklappe KBN: ALPRO
2
Vorwandinstallation
3
Lüftungseinsatz KBN: ABSVIS
Hinweis aus der DIN 1986-100:
Die Zulaufleitungen von Handwaschbecken und Duschwanne müssen gemäß DIN
mit der Sohle der Zulaufleitungen mindestens eine Zulaufhöhe von 180 mm haben.
Dadurch wird sichergestellt , dass die Zulaufleitungen durch natürliches Gefälle
vollständig leerlaufen können und es zu keinem Rückstau kommt.
5
2%
DN 50
Abbildung 14 (2)
3
MAX. 350
DN 50
6
4
Duschtasse
5
Lüftung (wahlweise)
6
Druckleitungsanschluss / Rück-
schlagventil
24
50
DN 50
