Inhaltszusammenfassung für Conel FLOWUWP352

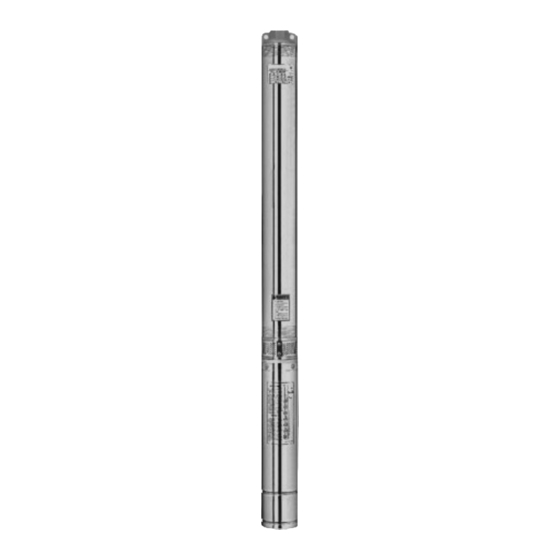

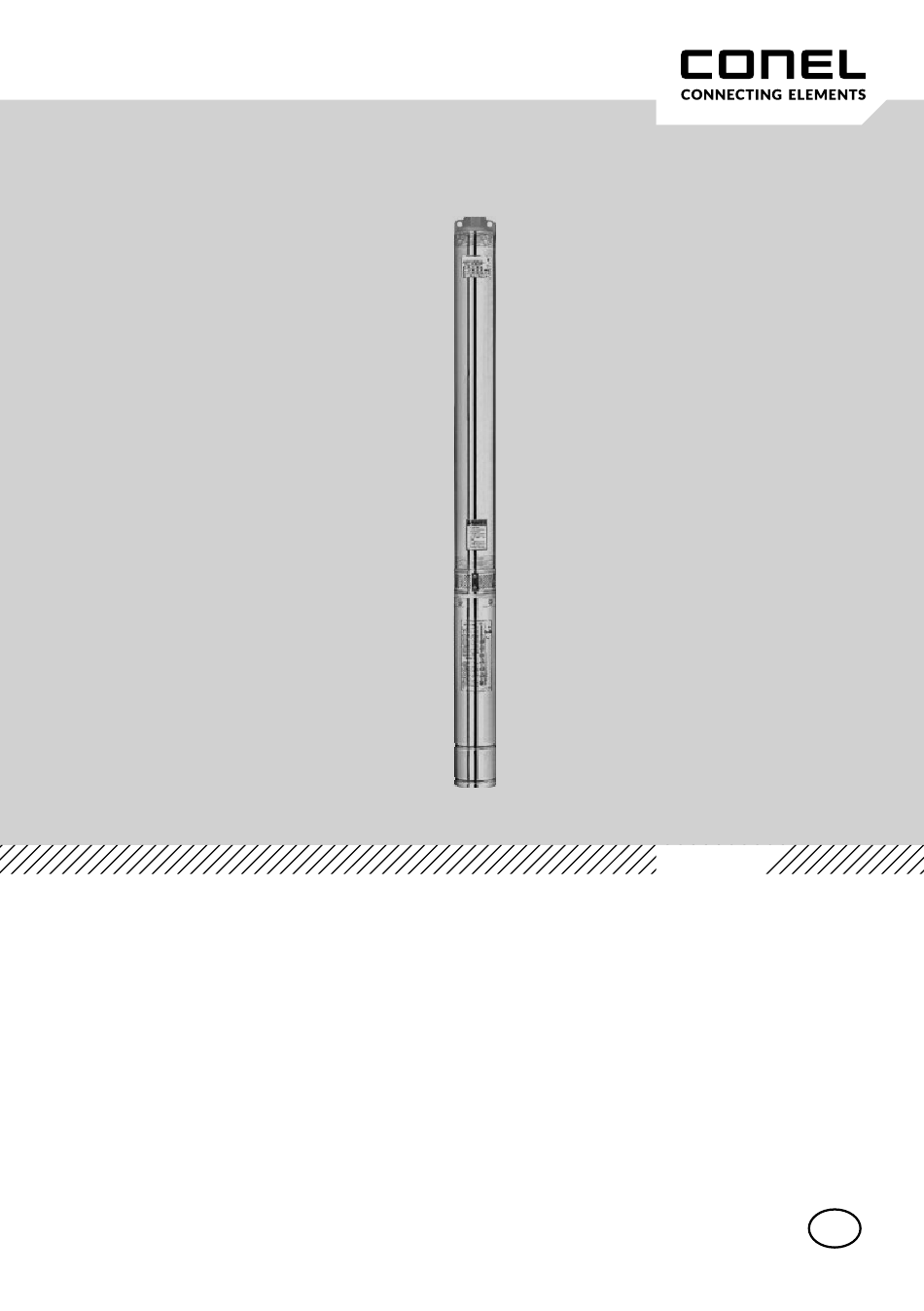

- Seite 1 FLOW PUMPEN conel.de UNTERWASSERMOTORPUMPE UNDERWATER MOTOR PUMP...
- Seite 2 INHALT 1. Allgemeine Informationen 2. Nutzungsbedingungen 3. Beschreibungen von Modell, Spezifikation und Leistung 4. Leistungs-Parameter 5. Auswahl der Pumpe 6. Beschreibung der Bauteile 7. Installation, Verwendung und Instandhaltung 8. Problemlösung FLOWUWP352/376 – FLOWUWP SET 352/376 conel.de...
- Seite 3 Person repariert werden. Bedeutung des Symbols der durchgestrichenen Mülltonne: Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll, sondern nutzen Sie dafür vorgesehene Sammelstellen. Wenden Sie sich an Ihre Gemeindeverwaltung, um Informationen über die verfügbaren Sammelsysteme zu erhalten. conel.de...
- Seite 4 7. Wenn der Schutzschalter während des Betriebs häufig aktiviert wird, schalten Sie die Pumpe aus, um nachzusehen warum und starten Sie die Pumpe erneut. 8. Die Controller-Box (IP 44) mit dem integrierten Kondensator an einem wassergeschützen Ort installieren. 9. Reparaturen und Instandhaltung dürfen nur von Fachleuten durchgeführt werden, wenn die Pumpe ausgeschaltet ist. conel.de...
- Seite 5 Vertikalen, wenn nötig. Ein horizontaler Einbau ist strengstens untersagt. 2.4 Die Unterwasserpumpe für Tiefbrunnen muss vollständig unter Wasser sein, um ordnungsgemäß zu funktionieren. Wenn sie nicht unter Wasser betrieben wird, kann das Gerät Schaden nehmen. 3. BESCHREIBUNGEN VON MODELL, SPEZIFIKATION UND LEISTUNG Modell Bedeutung FLOWUWP 352/ 376 conel.de...
- Seite 6 4. LEISTUNGS-PARAMETER Modell deliver y n~2850 1/min l / min 0.25 0.33 0.37 0.55 0.75 H (m) FLOWUWP 352 0.75 FLOWUWP 376 Anschluß des Kabels unter Anwendung von Gießharzmuffen. conel.de...
- Seite 7 H2 --- Druckwert im Auslass des Pumpenfußes X 102. Dies ist der Pumpenkopf. --- Kopf des Pumpenfußes H --- Druckverlust in der Pumpenleitung innerhalb des Brunnens, siehe nachstehende Tabelle Durchflussmenge (m Druckverlust(m) 15.8 17.5 10.2 16.5 12.5 15.5 18.8 28.5 conel.de...
- Seite 8 AISI301 32 Kabelschutzplatten-Clip AISI301 33 Kabelmantel 34 Rotor 35 Stator 36 Untere Öffnung HT200 37 Unterer Bauteil des Lagergehäuses HT200 38 Axialplatte 3Cr13 39 Axiallager Babbitt 40 Pumpenfuß HT200 41 Verlängerungsteil 42 Feder 2Cr13 43 Sockel 44 Kreuzschlitzschraube M5X16 conel.de...
- Seite 9 Die Nummern am Kabel von dem Motor, müssen nach der Montage mit den Nummern an der Klemm- leiste vom Controller übereinstimmen; andernfalls kann es zu Schäden an der Pumpe führen. Details siehe auch Bedienungsanleitung Conel FLOWUWP352/376 Controller. 6.1.4 Befestigungsverfahren für die Kabel (1) Ziehen Sie die Ummantelung des Kabels mit einer Abisolierzange ca.
- Seite 10 (3) Setzen Sie die Pumpe langsam in den Brunnen ein und halten Sie die Pumpe aufrecht. Binden Sie das Kabel alle zwei Meter mit dem Klebeband an das Rohr. Achten Sie darauf, dass die Kabel während der Bewegung der Pumpe nicht gegen die Brunnenwand gedrückt werden, da dies zu einer Beschädi- gung des Kabels führen könnte. conel.de...
- Seite 11 Störungen zu vermeiden. Installieren Sie die Pumpe wie dargestellt. Installieren Sie die Pumpe wie dargestellt. Ventil Rückschagventil Schaltkasten Kabel Brunnenabdeckung oder Bodenplatte Klebeband Hebeseil Rohr Statischer Dynamischer Wasserstand Unterwasserpumpe Wasser Mind. 1m bis ca. 3m Motorkühlung muss gewährleistet sein. Außerhalb der Verschmutzungszone und Filter Zone. conel.de...
- Seite 12 Prüfen Sie, ob die Ursache in einem fluss ist zu gering. zu kleinen Kabel liegt. Wenn ja, ver- wenden Sie ein Kabel mit größerem Durchmesser. Prüfen Sie, ob ein geeigneter Schalt- kasten vorhanden ist. Wählen Sie einen geeigneten Schalt- kasten. conel.de...
- Seite 13 Sie die ausgelöst. Dichtigkeit. Der Motor läuft nicht an, Phasenausfall Überprüfen Sie das Netzkabel und aber er hat Strom. schließen Sie die Sicherung an. Zu niedrige Spannung Stellen Sie die Spannung so ein, dass sie den angegebenen Anforderungen entspricht. conel.de...
- Seite 14 CONEL DER BESTE FREUND DES INSTALLATEURS. Stand: 01 / 2024 Installations- und Bedienungsanleitung FLOWUWP352/376 – FLOWUWP SET 352/376 CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
