Brainlab KICK Technisches Benutzerhandbuch Seite 32

EM-Tracking-Einheit

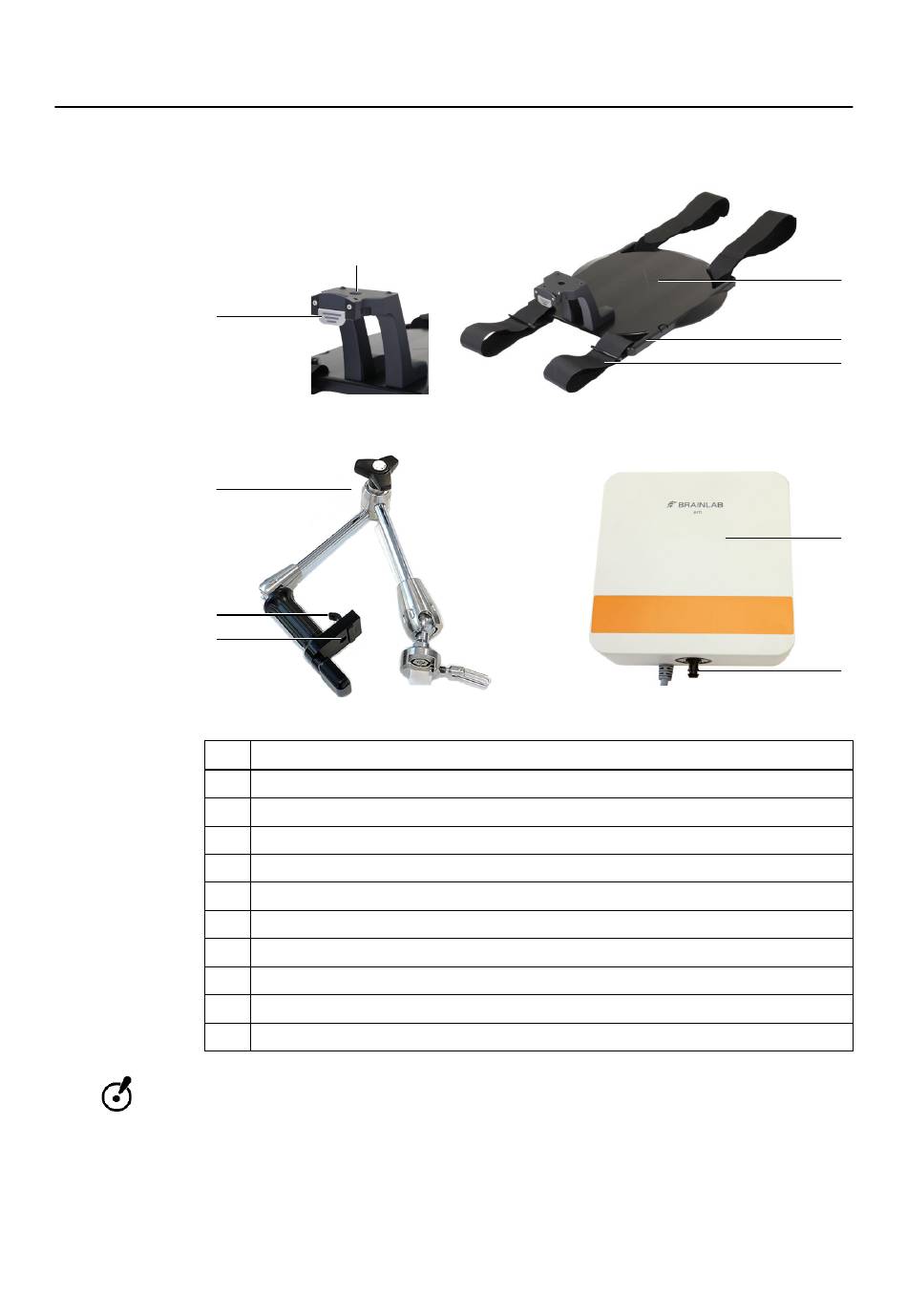

EM-Feldgenerator mit Fixierplatte und Positionierarm
Der EM-Feldgenerator kann während des Eingriffs an der Fixierplatte oder am Positionierarm
angebracht werden.
④
③
②
①
Nr.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
Überprüfen Sie die Fixierplatte und den Positionierarm des EM-Feldgenerators vor dem
Gebrauch auf sichtbare Schäden. Verwenden Sie diese nicht, wenn sie beschädigt sind.
32
⑤
Komponente
Schnittstelle zur Befestigung des Positionierarms am EM-Feldgenerator
Vorrichtung zum Entfernen des Positionierarms vom EM-Feldgenerator
Positionierarm des EM-Feldgenerators
Vorrichtung zum Entfernen der Fixierplatte vom EM-Feldgenerator
Schnittstelle zur Befestigung der Fixierplatte am EM-Feldgenerator
Fixierplatte des EM-Feldgenerators
Klettverschluss-Befestigung
Klettverschlussband
EM-Feldgenerator
Befestigungselement des EM-Feldgenerators
Abbildung 11
Technisches Benutzerhandbuch Aufl. 1.7 Kick, Kick EM Version 1.1
⑥
⑦
⑧
⑨
⑩
