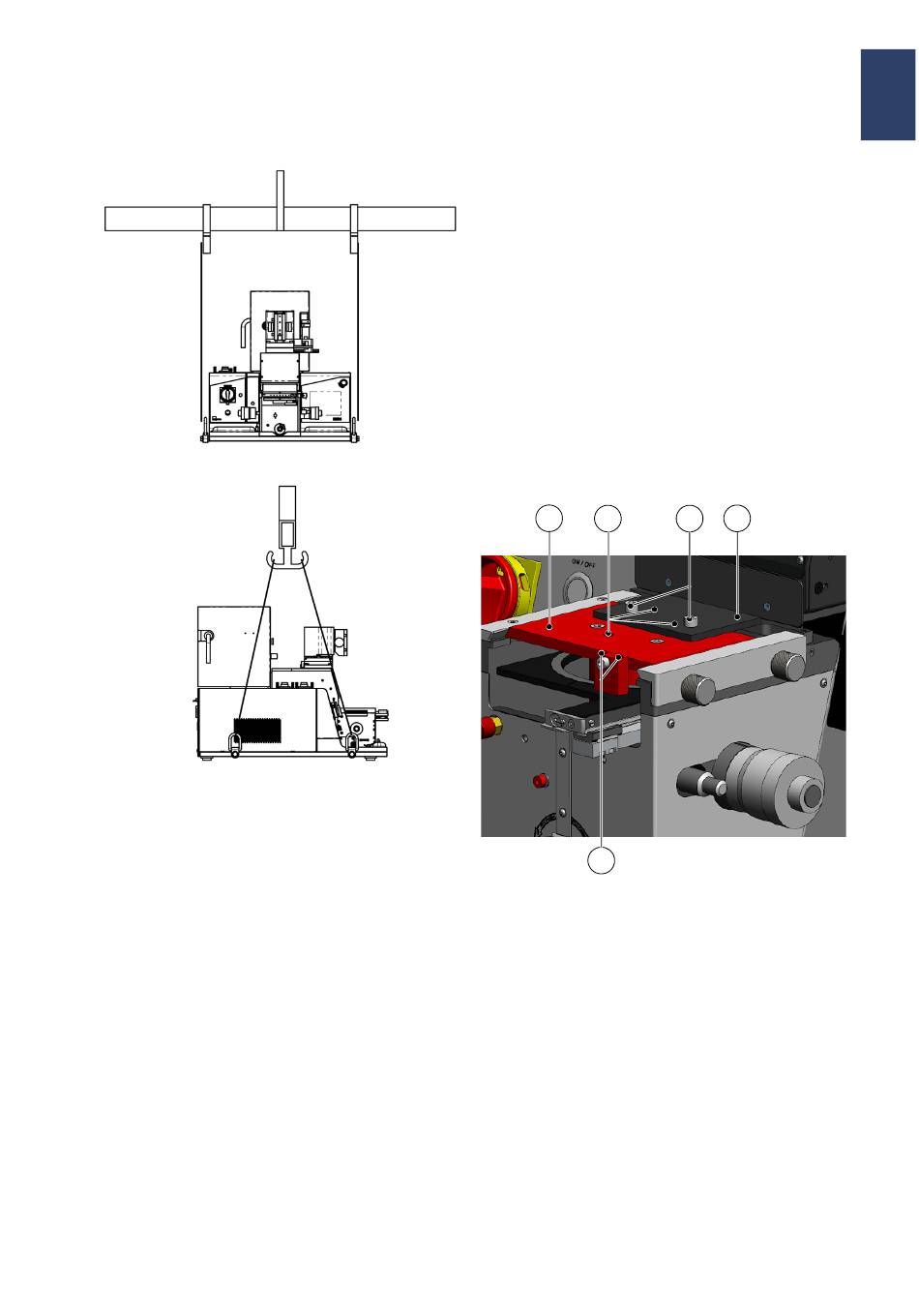

Transport der MJB4-Maschine mittels Transporttraverse
OP MJB4 Rev09 17-03 INSTALLATION und TRANSPORT
INSTALLATION
1.2.5. Transportsicherung
Vor Inbetriebnahme der Maschine sind folgende
Transportsicherungen zu entfernen:
Justiertisch
•
Schrauben 1 (2x) lösen, entfernen und Kunst-
stoffplatte entfernen.
•
Schrauben 2 (3x) lösen und entfernen (zwei von
ihnen sind durch die Kunststoffplatte verdeckt)
•
Schrauben 3 (2x) lösen und entfernen.
•
Maskenhalterklemmung öffnen und Transport-
sicherung entfernen.
5
2
3
Justiertisch
1 Schraube 1 (2x)
2 Schraube 2 (3x)
3 Schraube 3 (2x)
4 Kunststoffplatte
5 Transportsicherung (rot markiert)
TRANSPORT
UND
1
4
17
2
