INSTALLATION
die Maschine den endgültigen Platz erreicht hat.
• Transportverriegelungen der Maschine keines-
falls lösen, bevor die Maschine den endgültigen
Platz erreicht hat.
• Die Maschine niemals direkt mit der Staplergabel
unter der blanken Grundplatte anheben, da ext-
reme Rutschgefahr besteht.
• Beim Transport auf Rollen über eine Rampe eine
Neigung von über 10° vermeiden.
Achtung!
Der Schwerpunkt liegt hinter der Ma-
schinenmitte (Lampenhaus).
Wir empfehlen folgende Vorgehensweise beim An-
heben der Maschine:
• Lösen der 4 Befestigungswinkel, mit denen die
Maschine auf der Palette festgeschraubt ist.
• Anschließend sind die 4 Transportösen (siehe
Abb. "Transportöse") in die Bohrungen einzu-
schrauben, in denen zuvor die Winkel befestigt
waren.
• Anschließend sind 4 gleiche ausreichend lange
Transportbänder durch die Transportösen zu zie-
hen.
Achtung!
Bei den Transportbändern ist auf die
entsprechende Tragkraft zu achten.
Das jeweilige Gewicht der Maschine,
welches sich je nach Ausstattung et-
was unterscheidet, ist den Frachtpa-
pieren zu entnehmen.
! Achtung!
Ebenfalls ist auf das entsprechende
Material der Transportbänder zu ach-
ten, um Beschädigungen an der Ma-
schine zu vermeiden.

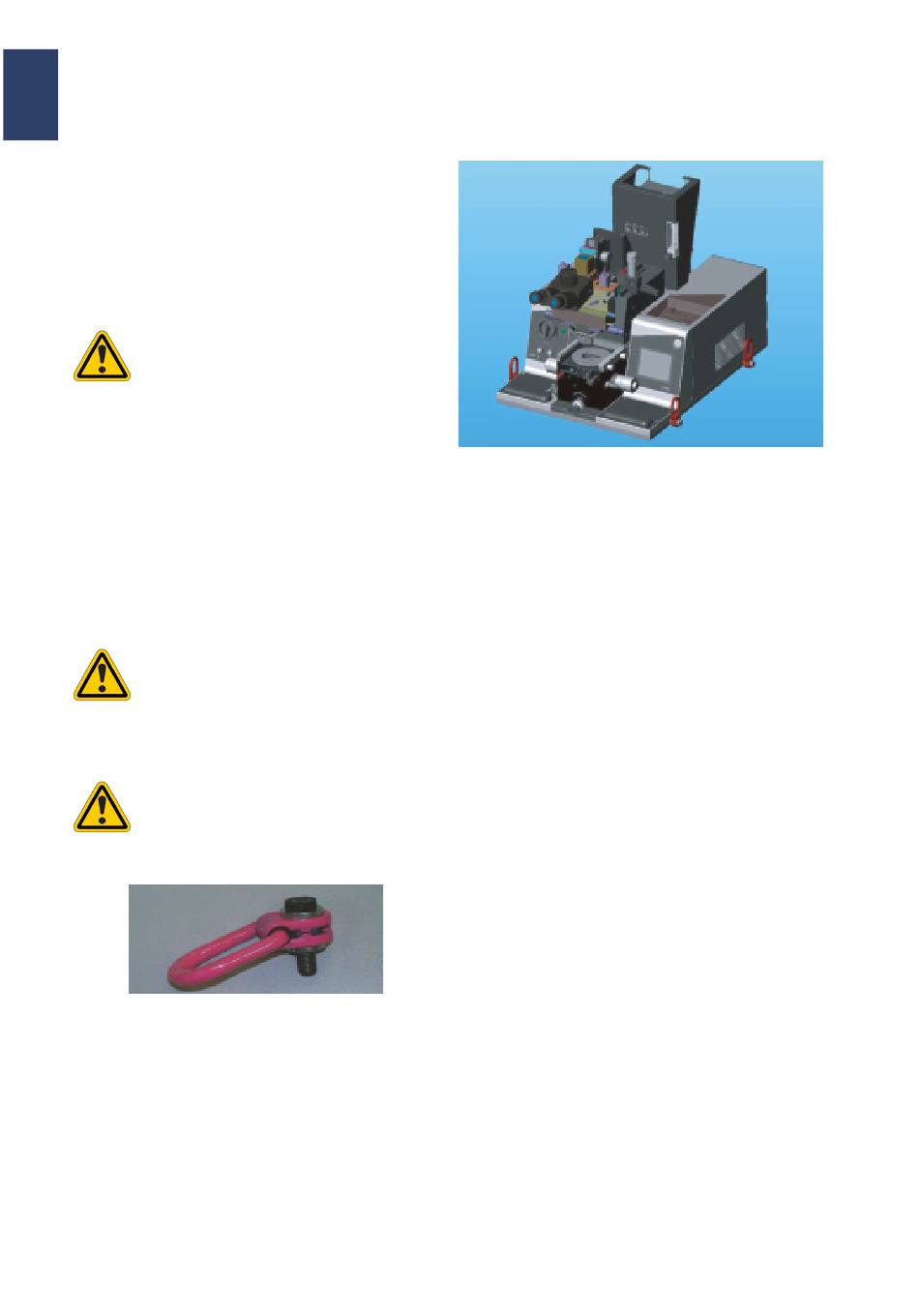

Transportöse
16
TRANSPORT
UND
Eingeschraubte Transportöse in Grundplatte MJB4
• Für den Transport der Maschine empfehlen wir
den Einsatz einer Lasttraverse Bestell-Nr.:
187724 (siehe Abb. "Transport der MJB4-Maschi-
ne mittels Transporttraverse").
Die Transporttraverse stellt sicher, dass die
Transportbänder nicht an der Maschine anliegen
und somit Kräfte auf die Maschine (Verkleidung,
Lampenhaus, etc.) ausüben. Diese Gefahr be-
steht bei zentral zu einem Lasthaken zusammen-
laufenden Transportbändern.
Sollte keine Transporttraverse zur Verfügung ste-
hen, ist darauf zu achten, dass keine Beschädigun-
gen an der Maschine durch die Transportbänder
entstehen. Hierfür empfehlen wir das Lampenhaus
zu demontieren.
