8. Menü Bild
R

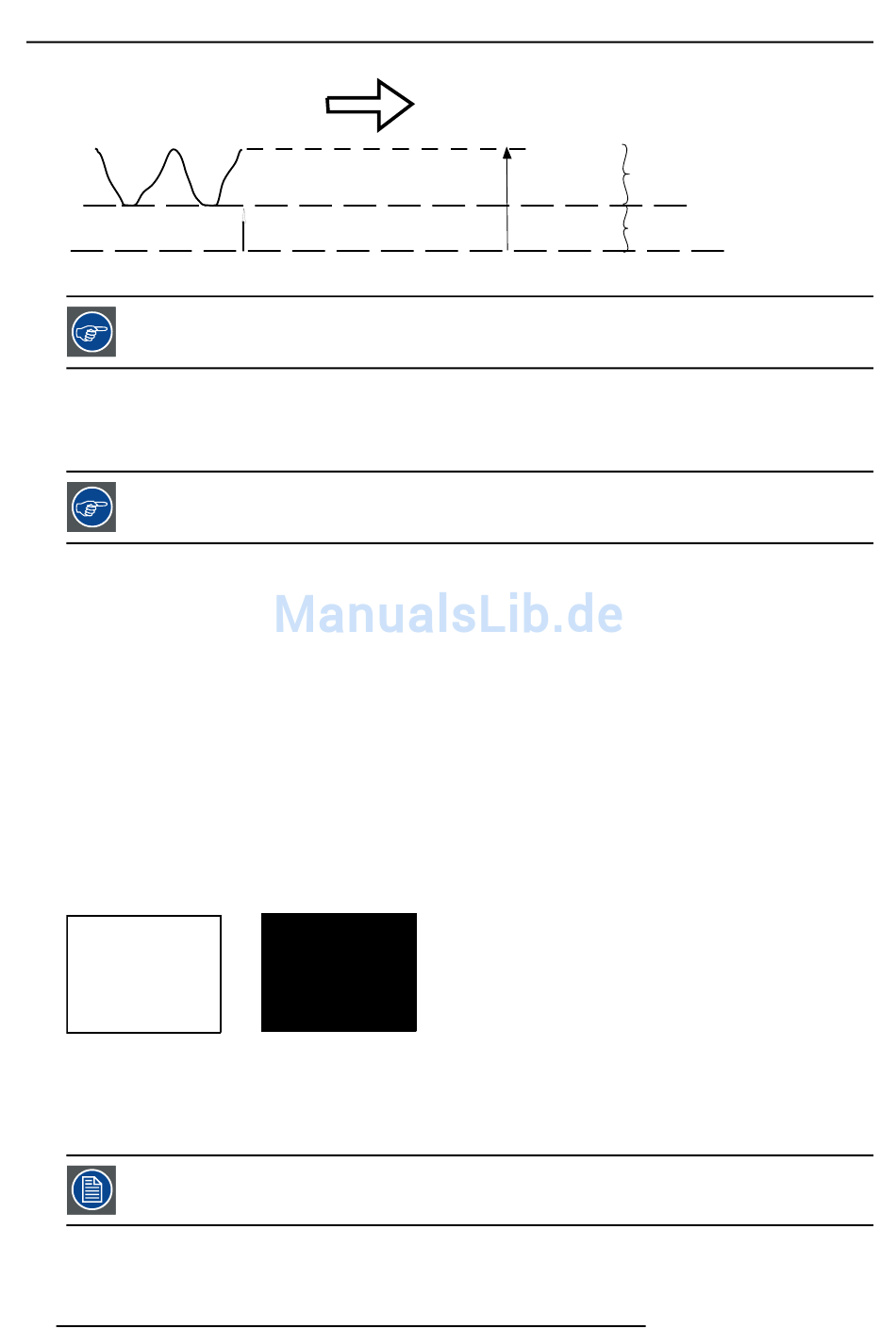

Abbildung 8-34
Man kann daraus schließen, dass eine gute Datenkonversion nur dann erreicht wird, wenn man drei zuvor
(Eingang) symmetrisch ausgeglichene Farbsignale verwendet.

Das Ziel der Eingangs-Pegelung

Die Eingangs-Pegelung soll für die drei Farben einer bestimmten Eingangsquelle denselben Schwarzwert und denselben Weißwert
"einstellen".
Schwarzpegel-Einstellung : Helligkeit
Weißpegel-Einstellung : Kontrast
Wenn die drei Farben über denselben absoluten Schwarz- und Weißwert verfügen, ist dieselbe Referenz für Helligkeits- und Kon-
traststeuerung des Bildes gegeben!
Diese zwei Referenzen legen auch den Bereich fest, in dem der ADC für diese bestimmte Quelle arbeitet (dies erklärt auch, warum
jede Einstellung der Eingangs-Pegelung mit einer bestimmten Quelle verknüpft und dementsprechend in der Bilddatei gespeichert
ist).

8.10.2 Einstellen des Farbabgleichs

So stellen Sie den Farbabgleich ein
Damit der Farbabgleich für die drei Farbsignale einer Quelle eingestellt werden kann, müssen bestimmte Bedingungen erfüllt sein,
d. h. der Schwarz- und Weißwert der Quellle muss bekannt sein:
1. Die fragliche Quelle muss ein Weißsignal generieren können, idealerweise ein zu 100% weißes Bild
2. Die fragliche Quelle muss ein Schwarzsignal generieren können, idealerweise ein zu 100% schwarzes Bild
A
Abbildung 8-35
Weißwert: Im Projektor wird der Kontrast für jede Farbe so eingestellt, dass bei der Projektion eines zu 100% weißen Bildes 100%
der Lichtleistung abgegeben wird (Bild A)
Schwarzabgleich : Im Projektor wird die Helligkeit für jede Farbe so eingestellt, dass bei der Projektion eines zu 100% schwarzen
Bildes 0% der Lichtleistung abgegeben wird (Bild B)
Der Wechsel von minimal zu maximal ist an hellen Flecken zu erkennen, die auch als „digitales Rauschen"
bezeichnet werden.
82
ADC
∆
B
255
i2 : video information
i1 : superfleous information
0
R5976817D RLM H5 21/12/2005
Black level
