Manuelle Gain-Einstellung - Barco Rlm H5 Benutzerhandbuch

8. Menü Bild
2. Drücken Sie die Taste → zur Auswahl des Menüs Bild.
3. Öffnen Sie mit der Taste ↓ das Menü Bild.
4. Wählen Sie mit der Taste ↑ oder ↓ die Menüoption AGC bei Video aus.
5. Öffnen Sie mit der Taste → das Menü.
6. Aktivieren bzw. deaktivieren Sie mit der Taste ↓ oder ↑ AGC.

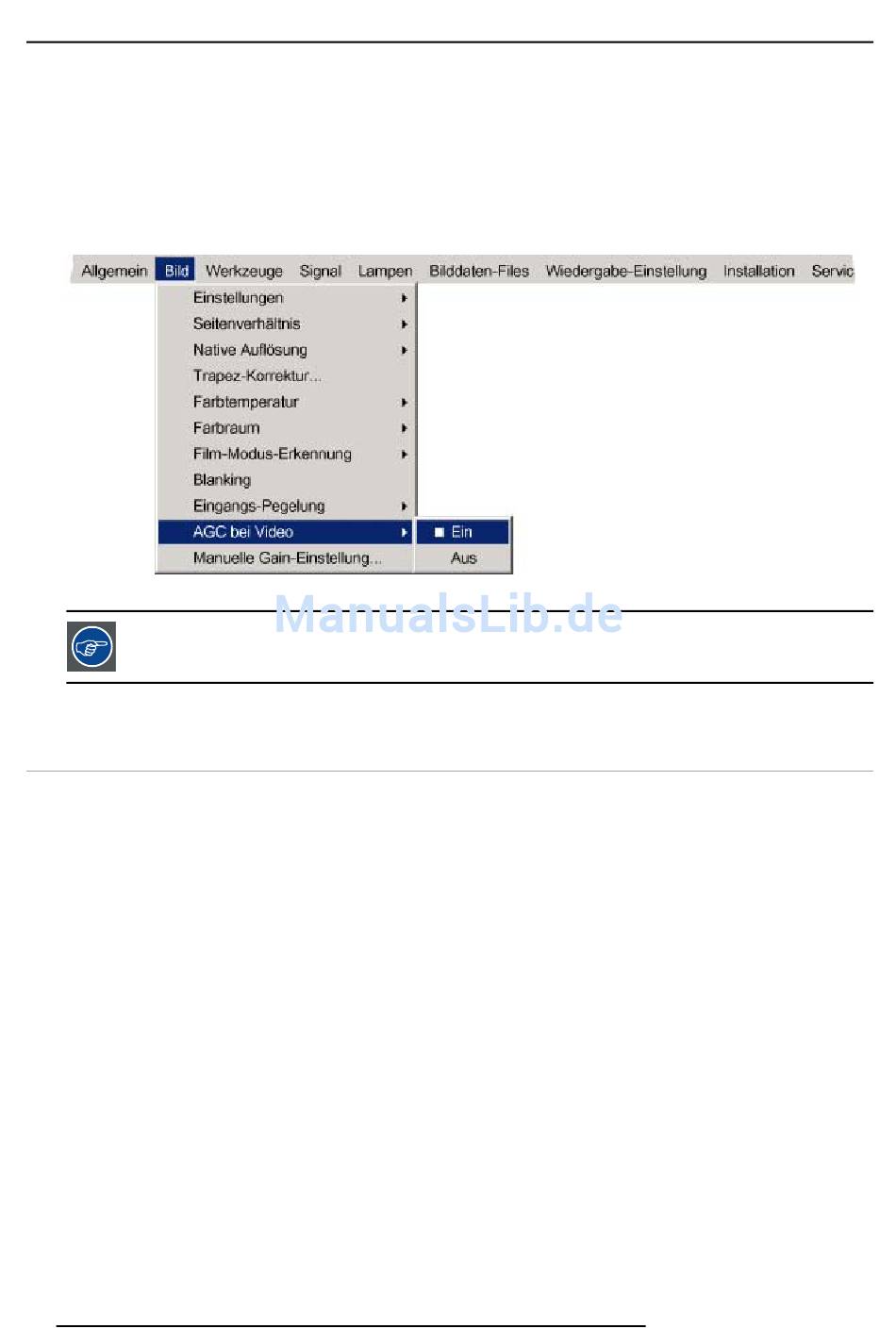

7. Drücken Sie die Taste ENTER zur Bestätigung. (Abbildung 8-44)
Ein weißer Blickfangpunkt markiert die aktive Einstellung.
Abbildung 8-44
Da die AGC Signale mit Macrovision-Kopierschutz beeinträchtigen kann, lässt sich die AGC-Funktion jederzeit
ausschalten (AUS).

8.12 Manuelle Gain-Einstellung

Was ist möglich?
Wenn AGC bei Video deaktiviert ist, kann die Verstärkung des eingehenden Videosignals manuell eingestellt werden. Die manuelle
Gain-Einstellung muss an einem externen Muster mit weißen Bereichen durchgeführt werden (Graustufenstreifenmuster).
So nehmen Sie die manuelle Gain-Einstellung vor
1. Drücken Sie die Taste MENU, um die Menüleiste zu aktivieren.
2. Drücken Sie die Taste → zur Auswahl des Menüs Bild.
3. Öffnen Sie mit der Taste ↓ das Menü Bild.
4. Wählen Sie mit der Taste ↑ oder ↓ die Menüoption Manuelle Gain-Einstellung aus. (Abbildung 8-45)
5. Drücken Sie die Taste ENTER zur Bestätigung.
Ein Schieberegler wird angezeigt. (Abbildung 8-46)
6. Stellen Sie mit ← oder → die Verstärkung so ein, dass das Bild einheitlich weiße Partien enthält.
Oder,
Geben Sie den gewünschten Wert mit den Zifferntasten ein.
86 R5976817D RLM H5 21/12/2005
