5-Kabel-Eingang - Barco Rlm H5 Benutzerhandbuch

L1
L2
L3
L4

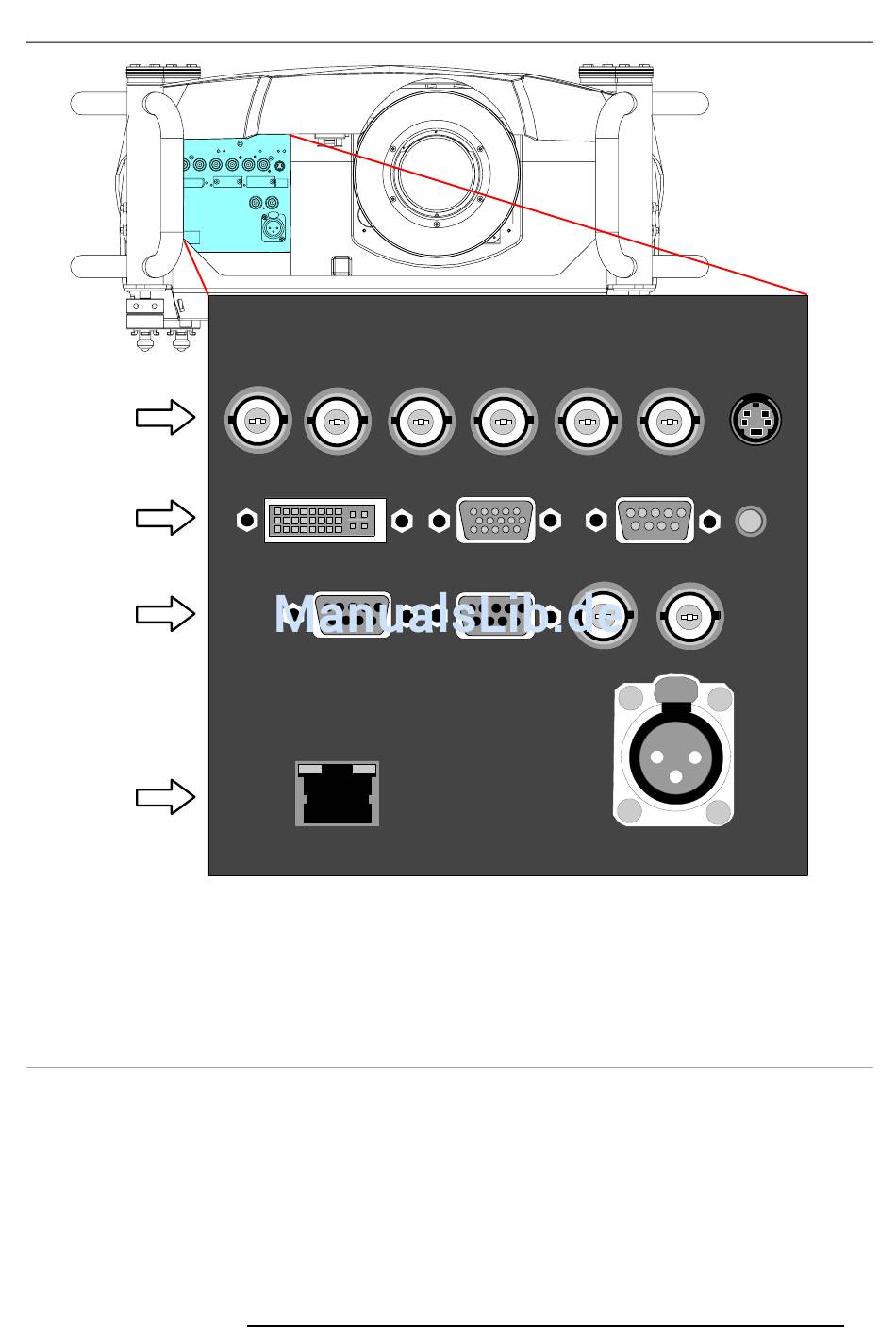

Abbildung 3-2
Eingangsfunktionen
L1 Layer 1 = RGBHV + Composite-Video + S-Video
L2 Layer 2 = DVI + Computer + RS232IN + RC (Kabelfernbedienung)
L3 Layer 3 = (HD)SDI Ein- und Ausgang + RS232OUT + Spannungsversorgung Drahtlosempfänger
L4 Layer 4 = Fest verdrahtete Zwei-Wege-Fernbedienung + Ethernet
3.3 5–Kabel-Eingang
Eingangsdaten
Der Abschnitt für den 5–Kabel-Eingang verfügt über fünf BNC-Eingänge.
0,7 Vpp ± 3dB
75 Ω-Abschluss
R5976817D RLM H5 21/12/2005
R/PR
G/Y B/PB
DVI
POWER WIRELESS
RECEIVER
10 BASE-T
Hs/Cs Vs
ANALOG RGB RS 232/422 IN
(HD)SDI
RS 232/422
OUT IN
HARDWIRED REMOTE
3. Anschlüsse
VIDEO
S-VIDEO
R.C.
(HD)SDI OUT
PUSH
2 1
3
TWO WAY
23
