4. Drücken Sie die Taste ENTER (B), um zwischen den Menüs ZOOM/FOCUS und Vert. Hor. SHIFT zu wechseln (2).
Anmerkung:Zur Einstellung kann ein Testmuster aktiviert werden: Aktivieren bzw. deaktivieren Sie das Testmuster (3) für die
Objektiveinstellung durch Drücken der Bedientaste (C).
5. Drücken Sie zur Einstellung die entsprechenden Pfeile (A1) oder (A2) auf der Einstelltaste.
6. Drücken Sie die Bedientaste (D), um das Einstellungsmenü zu verlassen.
1
A1
A
A2
C

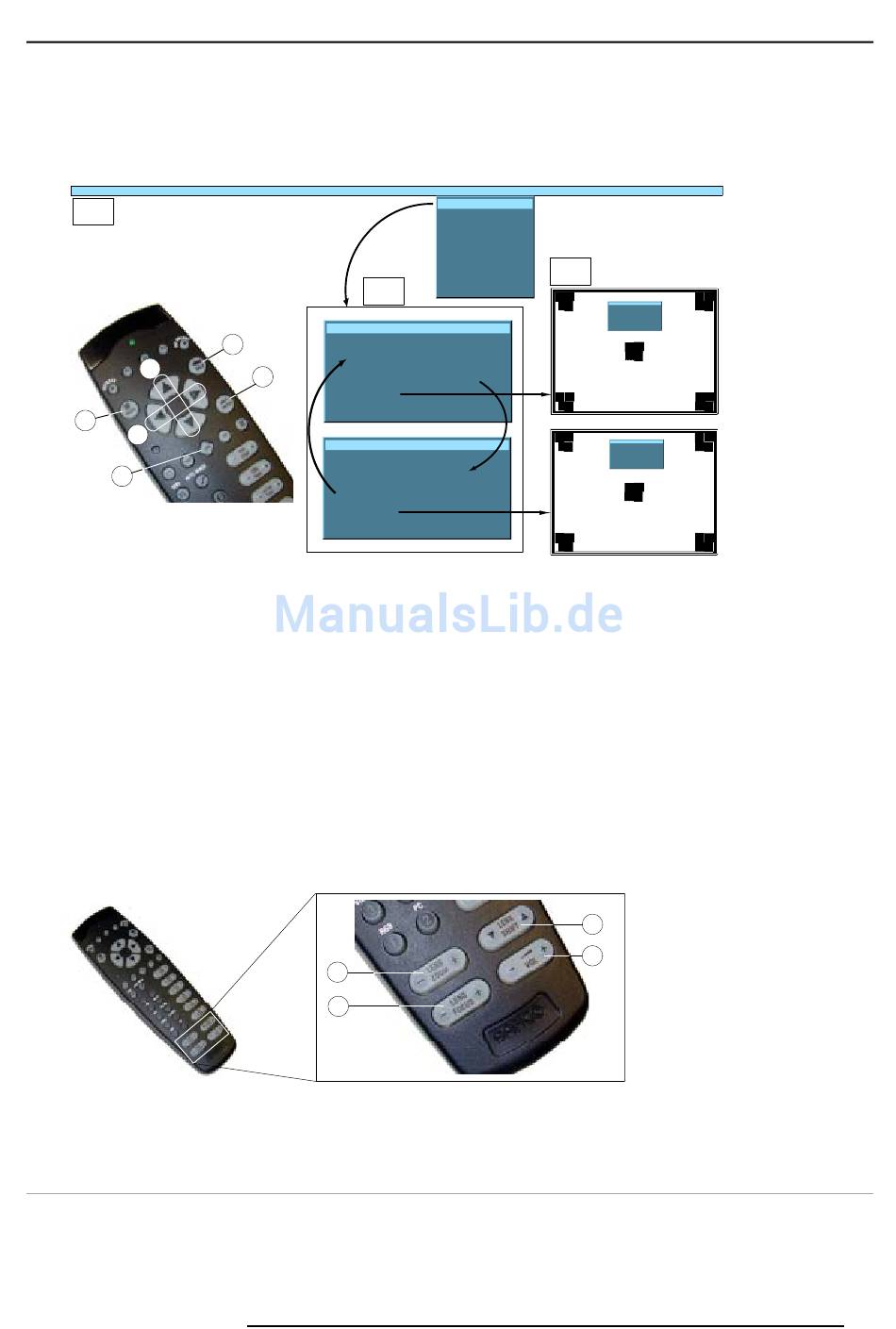

Abbildung 4-13
Objektiveinstellung über Menü

4.10.3 Direkte Objektiveinstellung (Fernbedienung)

Objektiveinstellungstaste auf der Fernbedienung
Drei Wipptasten auf der Fernbedienung ermöglichen die direkte Einstellung der Objektivfunktionen ZOOM, FOKUS und VERTICAL
SHIFT. Für den horizontalen Shift wird bei einigen Projektoren die Taste VOL verwendet.
1. Drücken Sie [-] oder [+] auf der Taste LENS ZOOM (A), um die richtige Bildgröße auf dem Schirm einzustellen.
2. Drücken Sie [-] oder [+] auf der Taste LENS FOCUS, um die Bildschärfe einzustellen.
3. Drücken Sie auf der Taste LENS SHIFT auf ↑ or ↓ (B), um die richtige vertikale Position des Bildes auf dem Schirm einzustellen.
(Abbildung 4-14)
4. Drücken Sie [-] oder [+] auf der Taste VOL (D), um die richtige horizontale Position des Bildes auf dem Schirm einzustellen.
[-] Taste = Shift links
[+] Taste = Shift rechts
Abbildung 4-14
Objektiv-Einstellung mit der Fernbedienung

4.11 Digital-Zoom

Was ist möglich?
Die Digital-Zoom-Taste auf der Fernbedienung ermöglicht das Vergrößern bzw. Verkleinern eines bestimmten Bildausschnitts.
R5976817D RLM H5 21/12/2005
2
Lens adjustment
D
Use ↑ and ↓ for vertical shift
Use ← and → for horizontal shift
B
Press <enter> for ZOOM/FOCUS
Press <LOGO> or <LENS>
for test pattern
Lens adjustment
Use ↑ and ↓ for zoom
Use ← and → for focus
Press <enter> for SHIFT mode
Press <LOGO> or <LENS>
for test pattern
A
C
...... Installation ......
Lens adjustment
Projector address
......
3
B
D
4. Erste Schritte
Lens adjustment
Use ↑ and ↓ for vertical shift
Use ← and → for horizontal shift
Press <enter> for ZOOM/FOCUS
Press <LOGO> or <LENS>
for test pattern
Lens adjustment
Use ↑ and ↓ for zoom
Use ← and → for focus
Press <enter> for SHIFT mode
Press <LOGO> or <LENS>
for test pattern
