Erweiterte Konfiguration; Einführung; 5-Kabel (Erweiterte Konfiguration) - Barco Rlm H5 Benutzerhandbuch

3. Anschlüsse
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

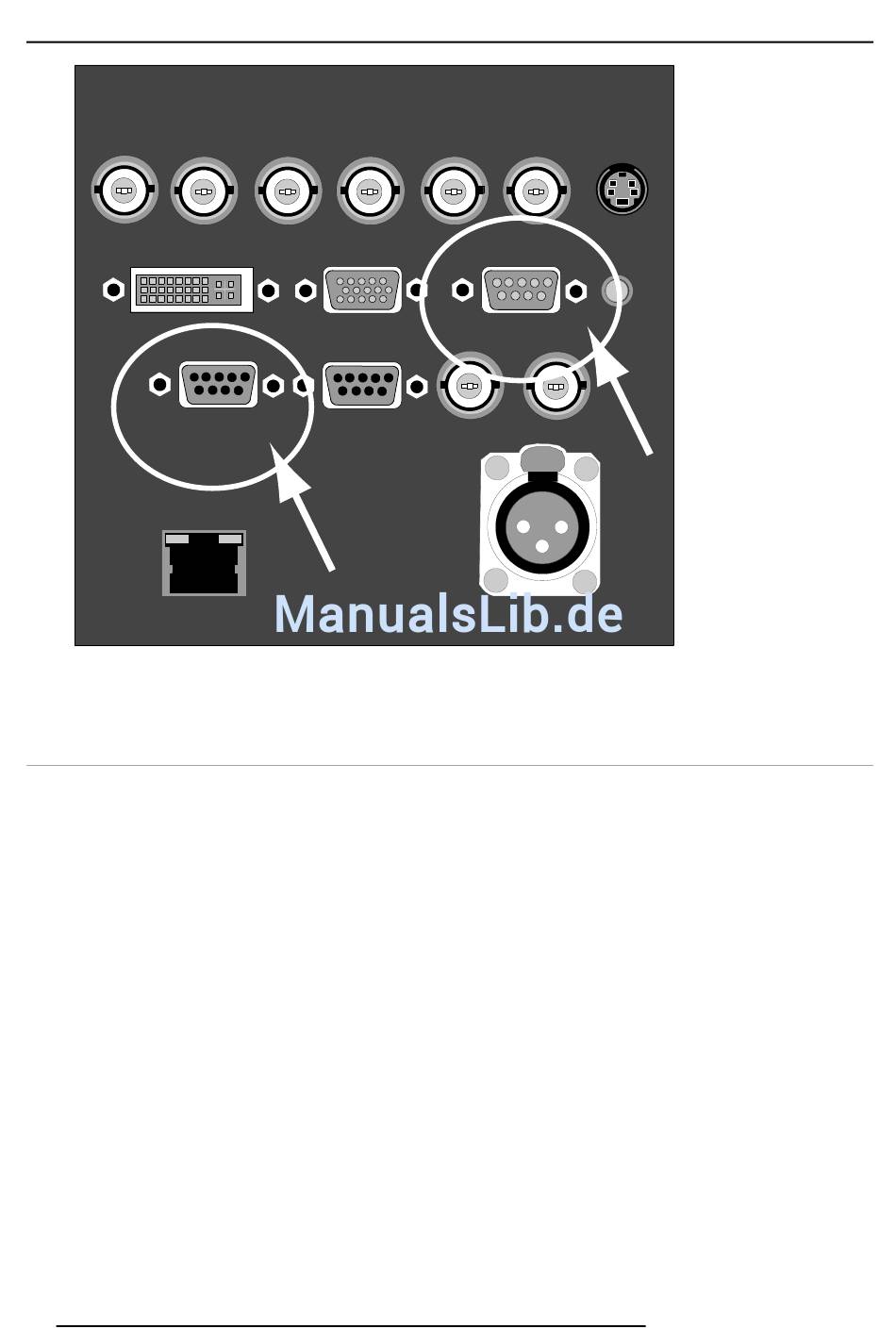

Abbildung 3-12
Drahtlosempfängerverbindung

3.10 Erweiterte Konfiguration

Überblick
• Einführung
•

5-Kabel (erweiterte Konfiguration)

• S-Video (erweiterte Konfiguration)
• Zusammenfassung
3.10.1 Einführung
Was ist möglich?
Die erweiterte Konfiguration ermöglicht, mehrere gleichwertige Quellen verschiedenen Typs an die Eingänge anzuschließen und
zwischen diesen unterschiedlichen Eingangssignalen umzuschalten.
3.10.2 5-Kabel (erweiterte Konfiguration)
Was ist möglich?
Dank des erweiterten Modus kann der 5-Kabel-Eingang neben den standardmäßigen RGB-, Composite- und Sync-Signalen auch
weitere Signale verarbeiten:
• Ein Composite-Video-Signal kann an 4 der 5 BNC-Eingänge angelegt werden (neben dem standardmäßigen Video-BNC-Ein-
gang).
• Ein S-Video-Signal kann angelegt werden.
