3. Anschlüsse
Eingangsdaten
(HD)SDI-Eingang: BNC
(HD)SDI-Ausgang: BNC (= durchschleifen)
typisch: 0,8 Vpp
75Ω-Abschluss
Ausgangswiderstand: 75Ω
R/PR
G/Y
DVI
POWER WIRELESS
RECEIVER
10 BASE-T

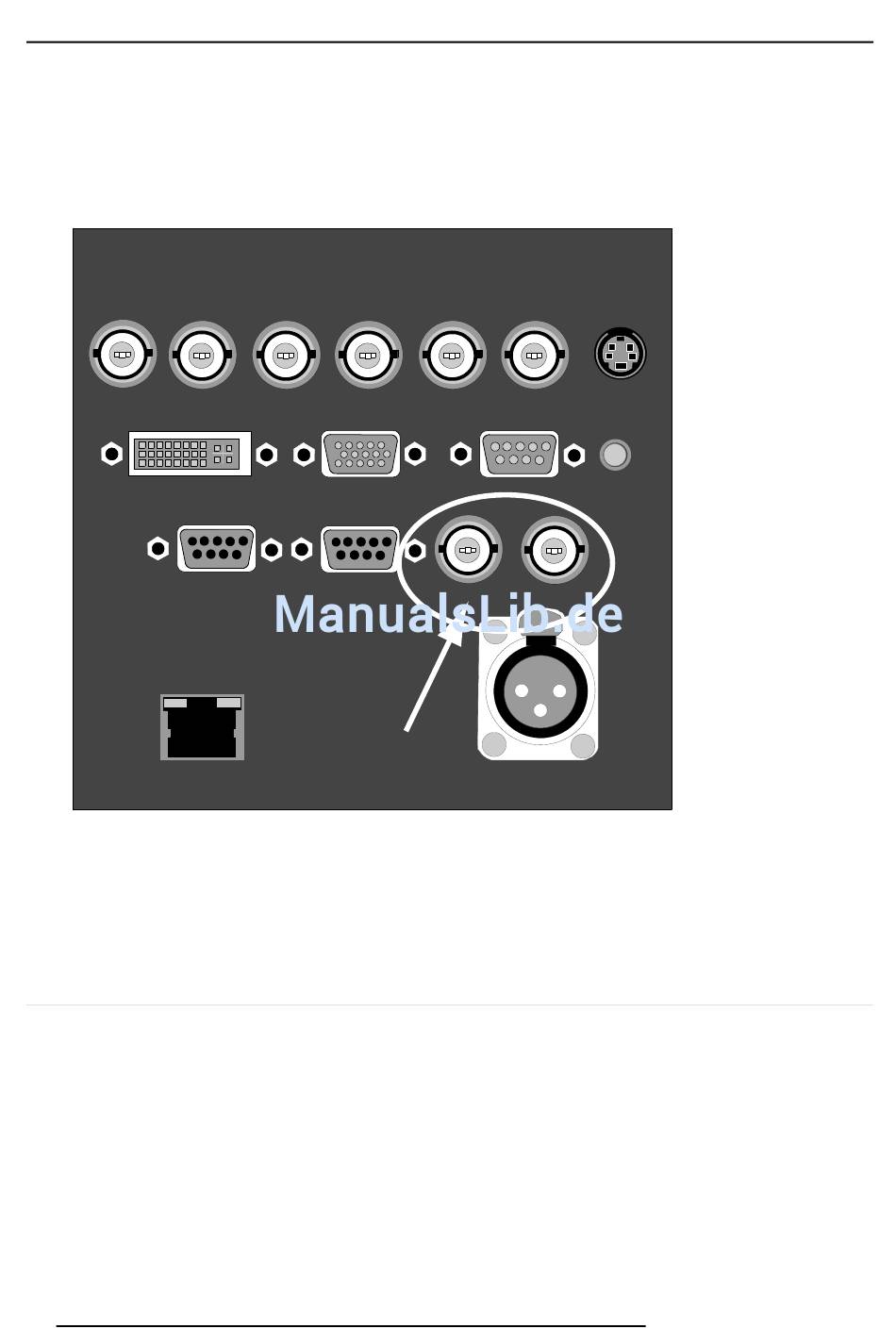

Abbildung 3-10
(HD)SDI-Eingang
So wählen Sie den (HD)SDI-Eingang
1. Drücken Sie 7 auf der Fernbedienung
Anmerkung:Alternativ wählen Sie diesen Eingang über Source auf dem lokalen Tastenfeld oder über das Menü.

3.9 Kommunikationsanschluss

Überblick
•

RS232 IN-Anschluss

• Drahtlosempfänger
3.9.1 RS232 IN-Anschluss
Was kann an den RS232/422 IN-Anschluss angeschlossen werden?
Der RS232 IN-Anschluss ermöglicht die Verbindung mit einem Computer, z. B. IBM PC oder Apple Macintosh.
30
B/PB Hs/Cs
ANALOG RGB
RS 232/422 (HD)SDI
OUT
Vs VIDEO S-VIDEO
R.C.
RS 232/422 IN
(HD)SDI OUT
IN
PUSH
2
1
3
TWO WAY
HARDWIRED REMOTE
R5976817D RLM H5 21/12/2005
