13.8.4 ScenergiX Überlappungsbereich (vertikal)
Definitionen

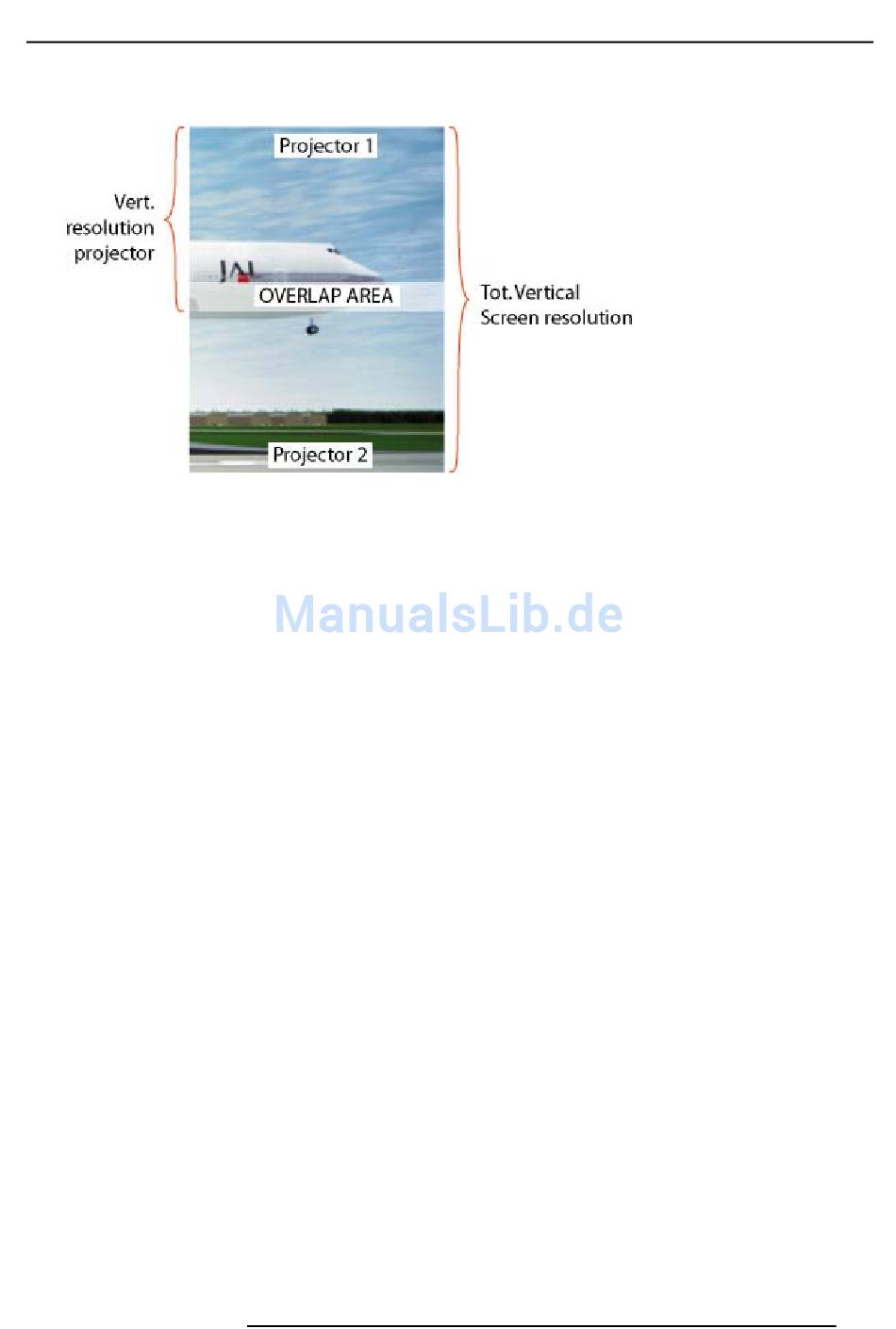

Abbildung 13-17
ScenergiX vertikaler Überlappungsbereich
Überlappungsbereich: Anzahl Pixel, die einander überlappen
Vertikale Auflösung eines Projektors: 768 für die Graphics-Baureihe, 1024 für die Reality-Baureihe, 1050 für SXGA-Projektoren.
Gesamte vertikale Schirmauflösung: [(vertikale Auflösung eines Projektors) x 2] minus Überlappung.
Vertikale Auflösung Quelle: Anzahl der sichtbaren Linien der Quelle
Einstellen der sichtbaren Linien (Lact) des ersten Projektors
1. Gehen Sie zum Menü Datei (File) –> Editieren (Edit) des ersten Projektors.
2. Geben Sie den Wert für vertikal sichtbar (vertical active) (= Lact) wie folgt ein:
Lact = [(vert. Auflösung des ersten Projektors)/(Total vert. Schirmauflösung)] x (vert. Auflösung Quelle)
3. Vertical start (= Lstart) bleibt unverändert.
Einstellen der sichtbaren Linien (Lact) des zweiten Projektors
1. Gehen Sie zum Menü Datei (File) –> Editieren (Edit) des zweiten Projektors.
2. Geben Sie den Wert für vertikal sichtbar (vertical active) (= Lact) wie folgt ein:
Lact = [(vert. Auflösung des ersten Projektors)/(Total vert. Schirmauflösung)] x (vert. Auflösung Quelle)
3. Vertical start (= Lstart) = ursprünglicher Start + [(vert. Auflösung Quelle) minus (neu berechnete Lact)]
Beispiel
Vertikale Auflösung Quelle: 1200 Zeilen
Vertikale Auflösung Projektor 1 & 2: 768 Zeilen
Überlappungsbereich: 50 Zeilen
Gesamte Bildhöhe: 1486 Zeilen
Lact Projektor 1 = [(768 / 1486)] x 1200 = 620 Zeilen
Lact Projektor 2 = (768 / 1486) x 1200 = 620 Zeilen
Lstart Projektor 2 = Lstart Projektor 1 + (1200 -620)

13.8.5 ScenergiX Randeinstellung

Welche Schritte können mit dem ScenergiX-Randmenü durchgeführt werden?
In diesem Menü wird die Breite des Mischberichs eingestellt.
So wählen Sie einen Rand aus
1. Drücken Sie die Taste MENU zum Aktivieren der Menüleiste.
2. Drücken Sie die Taste → zur Auswahl des Menüs Wiedergabe-Einstellung. (Abbildung 13-18)
