B. WARTUNG DES PROJEKTORS
B.1 Luftfilter

Wartung der Luftfilter

Es wird empfohlen, die Luftfilter an der Unterseite des Projektors zu ersetzen, wenn ein Austausch der Lampe stattfindet. In staubi-
gen bzw. schmutzigen Umgebungen sollte dies noch öfter geschehen. Überprüfen Sie im letzteren Fall monatlich, ob ein Austausch
notwendig ist.
Ein verstopfter Filter verringert die Luftzufuhr, was zu einer Überhitzung bzw. Fehlfunktion des Projektors führen kann.

Anbringungsort der Luftfilter

Die insgesamt 5 Luftfilter befinden sich an der Unterseite des Projektors.
Die 2 externen Filter (4 & 5) werden durch den montierten Halterahmen versperrt. Um die Filter zu entfernen,
lösen Sie die Rahmenschraube (A), die der Rückseite des Projektors am nächsten liegt, um einige Umdrehun-
gen.

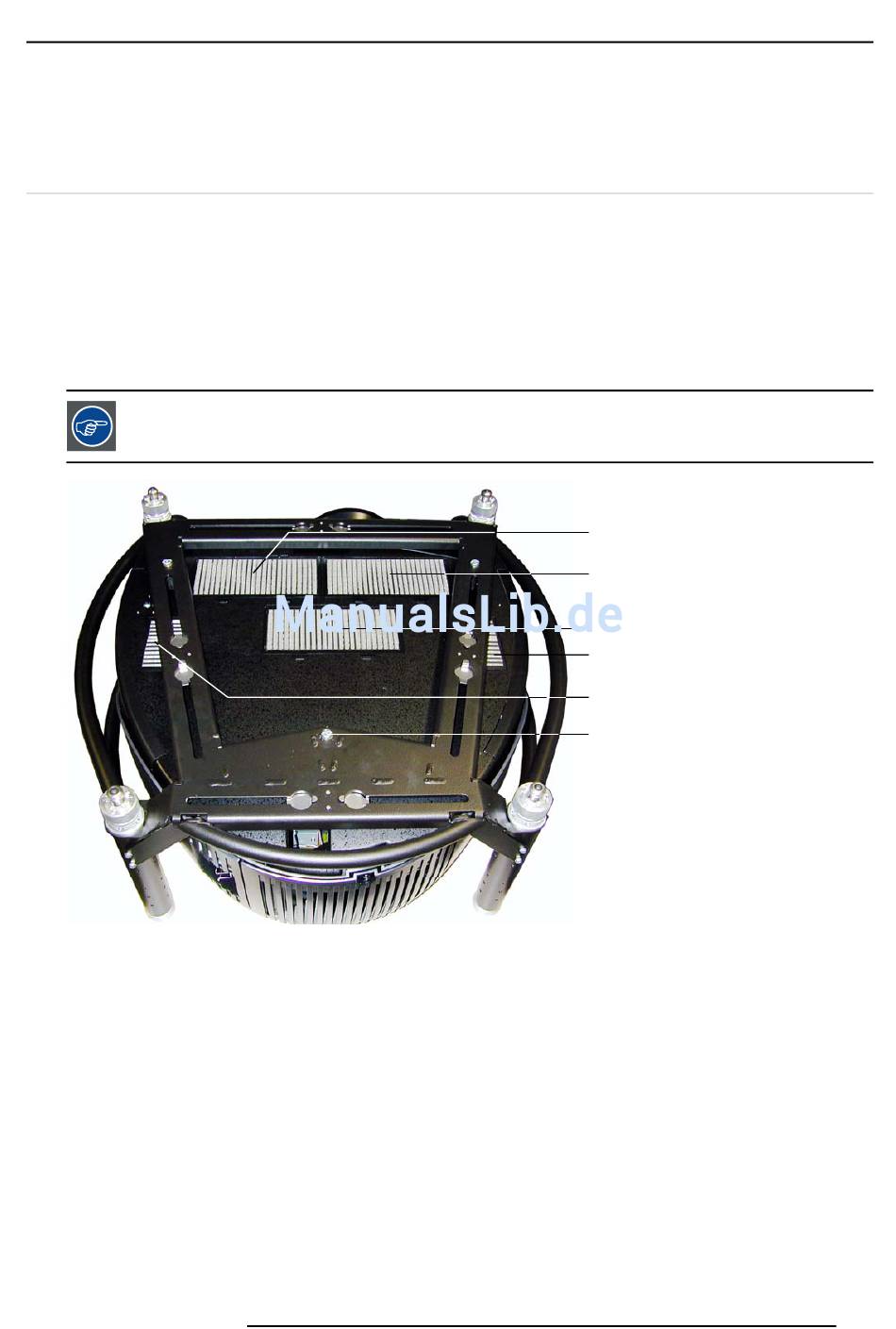

Abbildung B-1
Anbringungsort der Luftfilter

Austausch der Luftfilter

1. Drücken Sie die Lippe (A) der Filterverriegelung (2 für die Filter 1 bis 3 und 1 für Filter 4 & 5) nach unten, sodass die Verriegelung
sich öffnet, und
2. Klappen Sie die Vorderseite (B) des Luftfilters nach oben und schieben Sie ihn nach vorn (C), um ihn aus der Halterung zu
entnehmen. (Abbildung B-2, Abbildung B-3)
Tipp: Für dieFilter 4 & 5 bewegen Sie den Filter bei gelöster Befestigung ein wenig in Richtung der Projektorinnenseite, bis die
Klammern in der Mitte des Filters freiliegen. Entnehmen Sie danach den Filter.
