2. Installationsrichtlinien
6. Schrauben Sie das bewegliche Verbindungsstück fast vollständig auf die Schraube. Lassen Sie einen kleinen Abstand zwischen
den Klammern und der zweiten Mutter, sodass sich das bewegliche Verbindungsstück noch bewegen lässt (5).
7. Drehen Sie das Verbindungsstück in die Richtung des Objektivs, und sichern Sie diese Position, indem Sie die zweite Mutter
drehen. (Abbildung 2-11)
8. Schrauben Sie die Klammer auf das bewegliche Verbindungsstück.

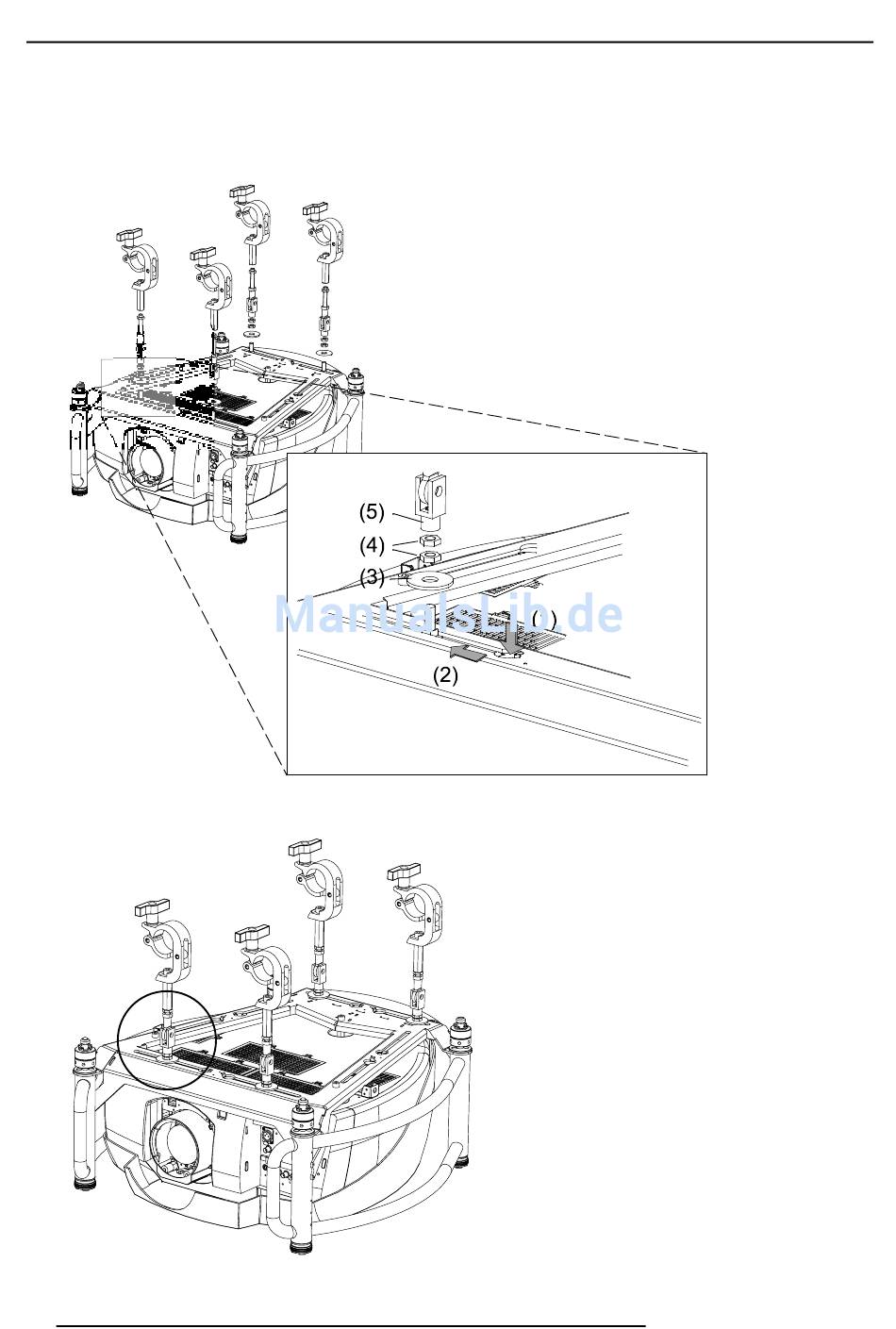

Abbildung 2-10
Montage der Klammerbefestigung
Abbildung 2-11
Montage der Klammern
