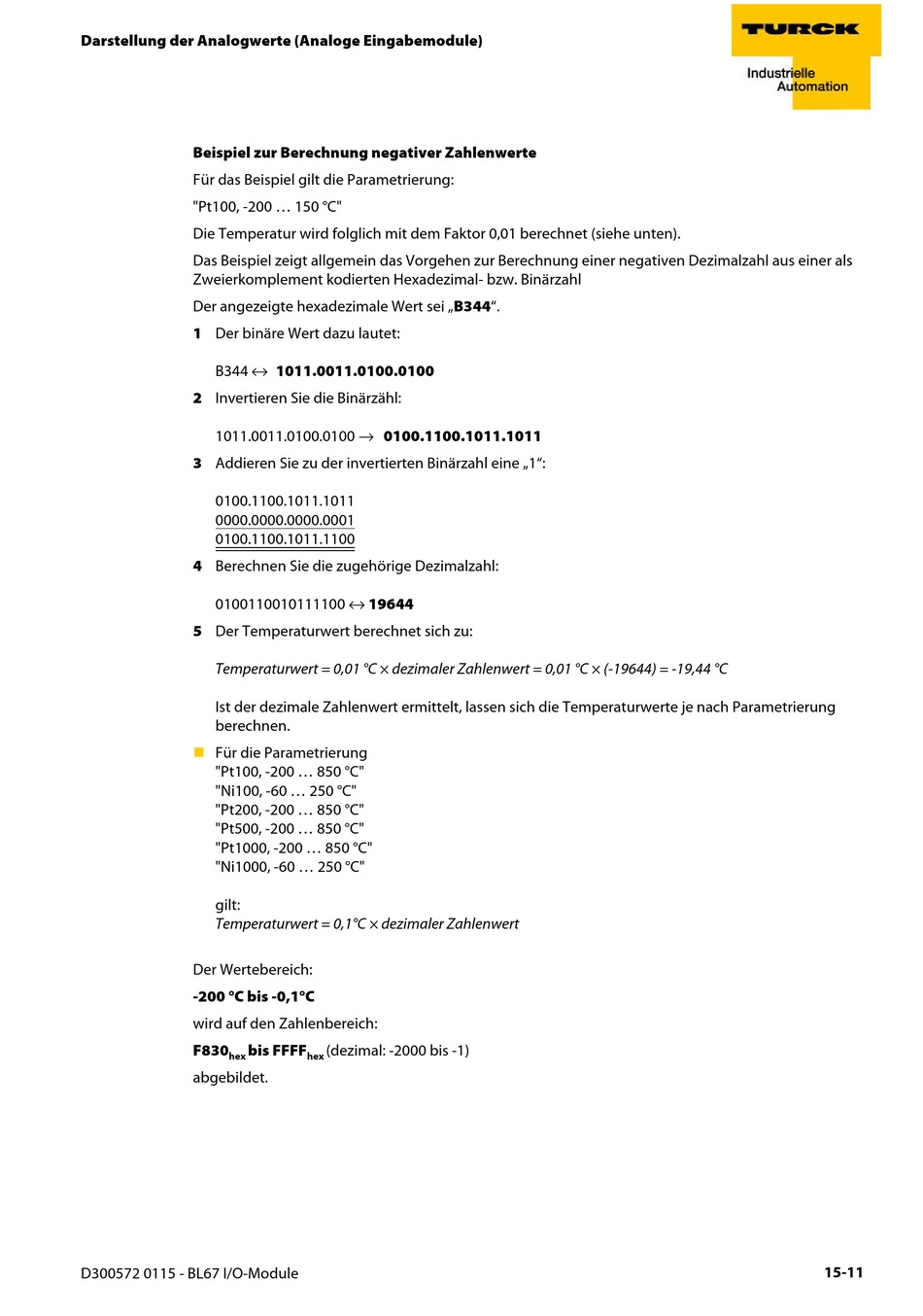

Darstellung der Analogwerte (Analoge Eingabemodule)
Beispiel zur Berechnung negativer Zahlenwerte
Für das Beispiel gilt die Parametrierung:
"Pt100, -200 ... 150 °C"
Die Temperatur wird folglich mit dem Faktor 0,01 berechnet (siehe unten).
Das Beispiel zeigt allgemein das Vorgehen zur Berechnung einer negativen Dezimalzahl aus einer als
Zweierkomplement kodierten Hexadezimal- bzw. Binärzahl
Der angezeigte hexadezimale Wert sei „B344".
1 Der binäre Wert dazu lautet:
B344 ↔ 1011.0011.0100.0100
2 Invertieren Sie die Binärzähl:
1011.0011.0100.0100 → 0100.1100.1011.1011
3 Addieren Sie zu der invertierten Binärzahl eine „1":
0100.1100.1011.1011
0000.0000.0000.0001
0100.1100.1011.1100
4 Berechnen Sie die zugehörige Dezimalzahl:
0100110010111100 ↔ 19644
5 Der Temperaturwert berechnet sich zu:
Temperaturwert = 0,01 °C × dezimaler Zahlenwert = 0,01 °C × (-19644) = -19,44 °C
Ist der dezimale Zahlenwert ermittelt, lassen sich die Temperaturwerte je nach Parametrierung
berechnen.

Für die Parametrierung
"Pt100, -200 ... 850 °C"
"Ni100, -60 ... 250 °C"
"Pt200, -200 ... 850 °C"
"Pt500, -200 ... 850 °C"
"Pt1000, -200 ... 850 °C"
"Ni1000, -60 ... 250 °C"
gilt:
Temperaturwert = 0,1°C × dezimaler Zahlenwert
Der Wertebereich:
-200 °C bis -0,1°C
wird auf den Zahlenbereich:
F830 bis FFFF
hex
abgebildet.
