Endura AZ30 Serie mit integrierter Messsonde und externem Messumformer
Verbrennungssauerstoffmonitor

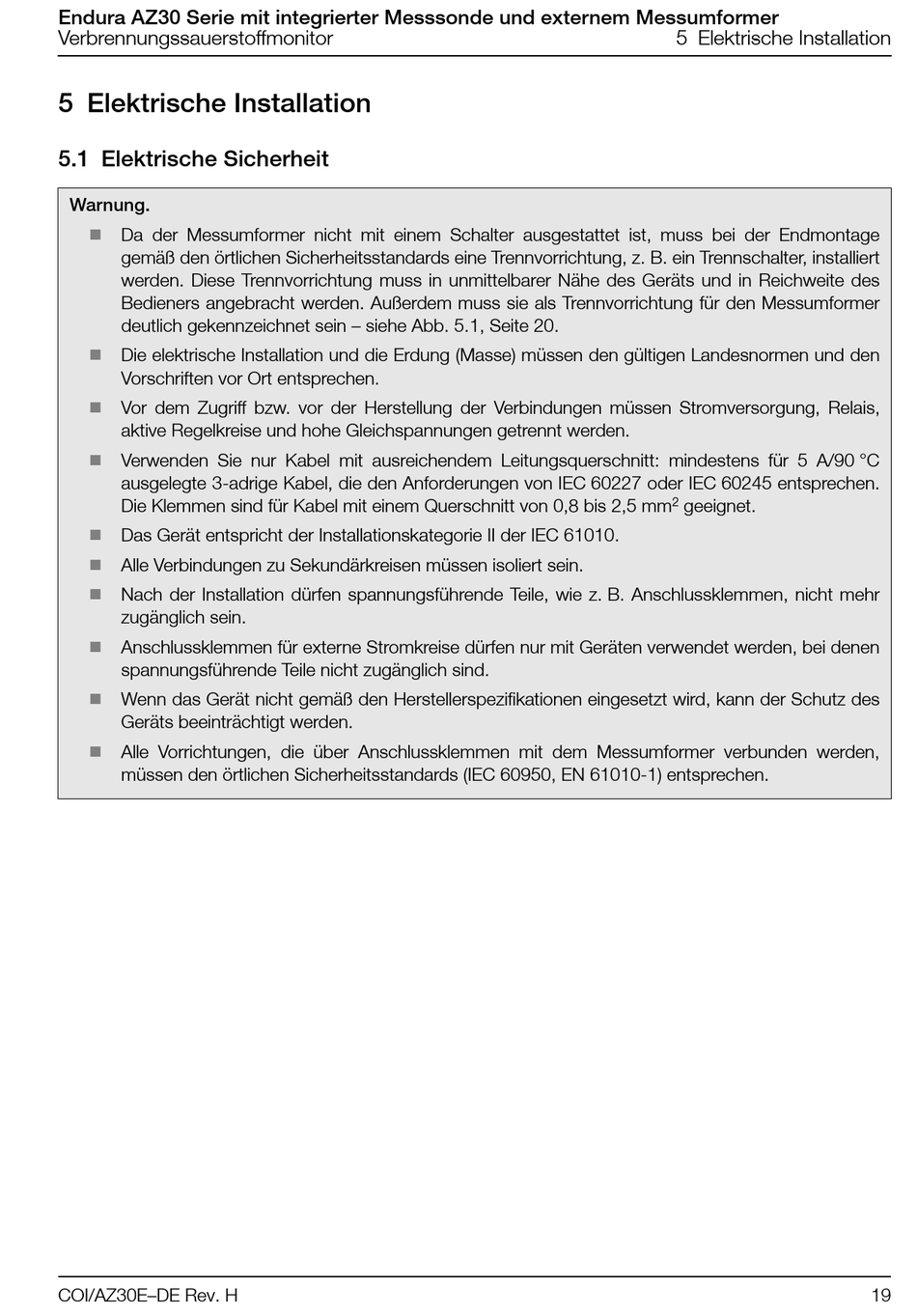

5 Elektrische Installation
5.1 Elektrische Sicherheit
Warnung.
Da der Messumformer nicht mit einem Schalter ausgestattet ist, muss bei der Endmontage
gemäß den örtlichen Sicherheitsstandards eine Trennvorrichtung, z. B. ein Trennschalter, installiert
werden. Diese Trennvorrichtung muss in unmittelbarer Nähe des Geräts und in Reichweite des
Bedieners angebracht werden. Außerdem muss sie als Trennvorrichtung für den Messumformer
deutlich gekennzeichnet sein – siehe Abb. 5.1, Seite 20.
Die elektrische Installation und die Erdung (Masse) müssen den gültigen Landesnormen und den
Vorschriften vor Ort entsprechen.
Vor dem Zugriff bzw. vor der Herstellung der Verbindungen müssen Stromversorgung, Relais,
aktive Regelkreise und hohe Gleichspannungen getrennt werden.
Verwenden Sie nur Kabel mit ausreichendem Leitungsquerschnitt: mindestens für 5 A/90 °C
ausgelegte 3-adrige Kabel, die den Anforderungen von IEC 60227 oder IEC 60245 entsprechen.
Die Klemmen sind für Kabel mit einem Querschnitt von 0,8 bis 2,5 mm
Das Gerät entspricht der Installationskategorie II der IEC 61010.
Alle Verbindungen zu Sekundärkreisen müssen isoliert sein.
Nach der Installation dürfen spannungsführende Teile, wie z. B. Anschlussklemmen, nicht mehr
zugänglich sein.
Anschlussklemmen für externe Stromkreise dürfen nur mit Geräten verwendet werden, bei denen
spannungsführende Teile nicht zugänglich sind.
Wenn das Gerät nicht gemäß den Herstellerspezifikationen eingesetzt wird, kann der Schutz des
Geräts beeinträchtigt werden.
Alle Vorrichtungen, die über Anschlussklemmen mit dem Messumformer verbunden werden,
müssen den örtlichen Sicherheitsstandards (IEC 60950, EN 61010-1) entsprechen.
COI/AZ30E–DE Rev. H
5 Elektrische Installation
2
geeignet.
19
