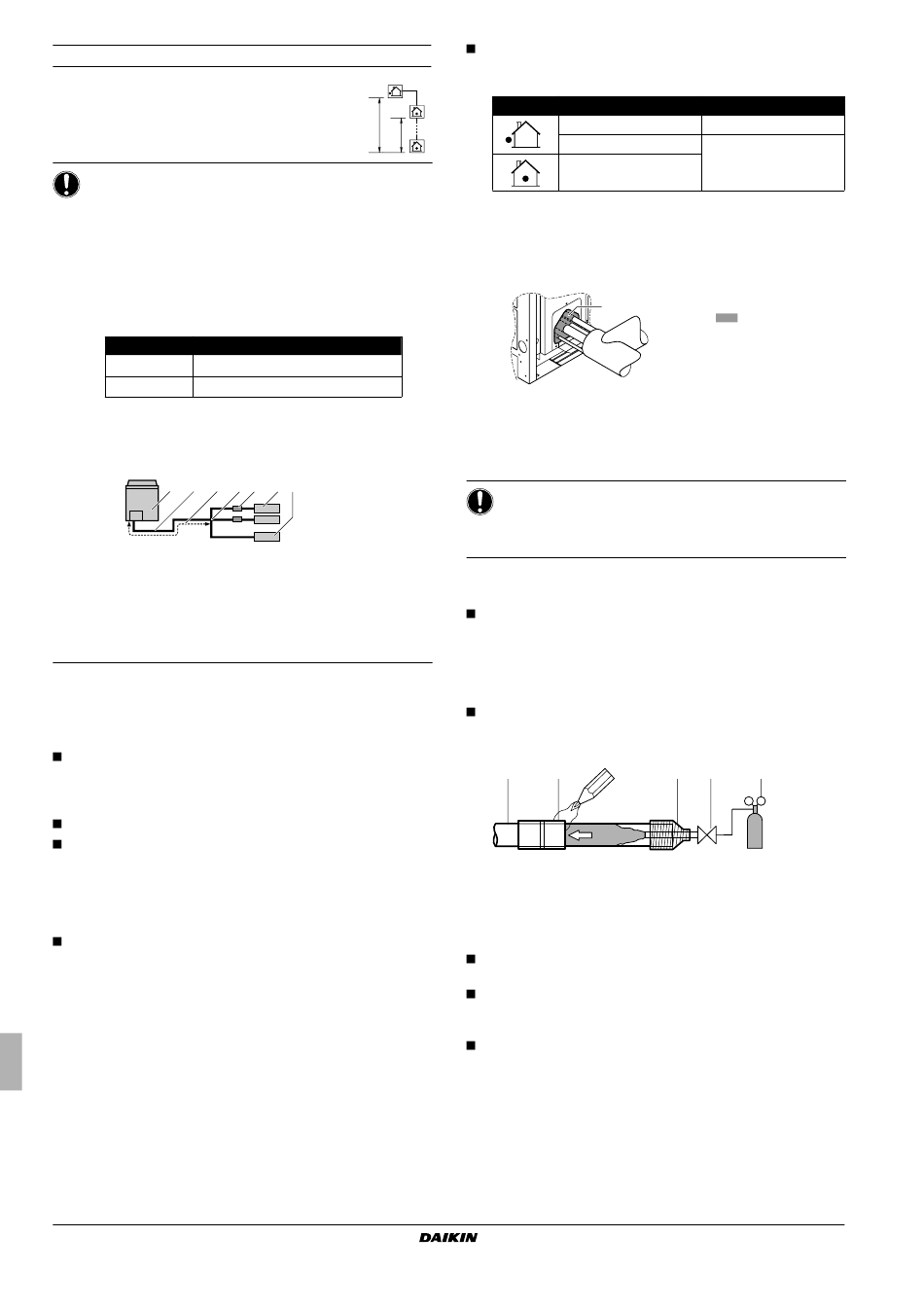

Diferença de altura máxima permitida
Diferença na altura entre
e interiores H1≤40 m
Diferença na altura entre a unidade interior mais baixa
e a mais alta H2≤15 m
AVISO
Quando o comprimento de tubo equivalente entre as
unidades exteriores e interiores for de 90 m ou mais,
o tamanho do tubo de líquido principal tem de ser
aumentado. Nunca aumente os tamanhos do tubo de
sucção de gás nem do tubo de gás HP/LP.
Dependendo do comprimento da tubagem, a capacidade
pode diminuir, mas mesmo neste caso é possível
aumentar o tamanho do tubo de líquido principal.
CV
10
12~16
Certifique-se de que realiza a instalação da tubagem
dentro do intervalo do comprimento máximo de tubo
autorizado, diferença do nível autorizado e comprimento
autorizado após a ramificação, conforme indicado acima.
1 2 3
1 Unidade de exterior
2 Tubos principais
3 Aumentar o tamanho apenas do tubo de
líquido
4 Primeiro kit de ramificação do refrigerante
5 Caixa selectora de ramificação
6 Unidade de interior
7 Unidade de interior HXHD125
10. P
RECAUÇÕES RELATIVAS À TUBAGEM DE
REFRIGERANTE
Não deixe que nada além do refrigerante designado se misture
no ciclo de congelamento, como ar, etc. Se ocorrer a fuga de
algum gás refrigerante enquanto trabalha na unidade, ventile
bem a divisão imediatamente.
Utilize R410A apenas quando adicionar refrigerante
Ferramentas de instalação:
Certifique-se que utiliza
(mangueira de carga do indicador do colector, etc.) que são
utilizadas exclusivamente para as instalações do R410A, de
modo a aguentar a pressão e evitar que materiais estranhos
(ex.: óleos minerais e humidade) se misturem no sistema.
Bomba de vácuo:
Utilize uma bomba de vácuo de 2 fases com uma válvula de
retenção.
Certifique-se que o óleo da bomba não flui na direcção inversa,
para o sistema, enquanto a bomba estiver parada.
Utilize uma bomba de vácuo para a qual possa evacuar
–100,7 kPa (5 Torr, –755 mm Hg).
Manual de instalação
13
unidades exteriores
H1
H2
Ø líquido (mm)
→
9,5 12,7
→
12,7 15,9
4 5 6 7
as ferramentas de instalação
Protecção contra contaminação ao instalar tubos
- Tome medidas para impedir que materiais estranhos, como
a humidade e a contaminação, se misturem no sistema.
Período de instalação
Mais de um mês
Menos de um mês
Independentemente
do período
- Bloqueie todas as fendas nos orifícios para fazer passar
as tubagens e as cablagens, utilizando material vedante
(fornecido no local). (A capacidade da unidade irá diminuir
e poderão entrar na máquina pequenos animais.)
Exemplo: fazer passar tubagens pela frente
1
- Utilize apenas tubos limpos
- Segure a extremidade do tubo para baixo ao retirar as
rebarbas
- Cubra a extremidade do tubo ao inseri-lo numa parede para
que não entre pó nem sujidade no tubo.
AVISO
Após todas as tubagens terem sido conectadas, certifique-
se de que não existem fugas de gás. Utilize azoto para
realizar uma verificação de fugas de gás.

10.1. Cuidados com a soldadura

Certifique-se que vai vaporizando com azoto ao soldar.
Vaporizar com azoto impede a formação de grandes
quantidades de película oxidada no interior da tubagem. Uma
película oxidada afecta negativamente as válvulas e os
compressores no sistema
o funcionamento adequado.
A pressão do azoto deve ser regulada para 0,02 MPa (ou seja,
o suficiente para que possa ser sentida na pele) com uma
válvula de redução de pressão.
1 2
6
1 Tubagem do refrigerante
2 Peça a ser soldada
3 Isolamento
4 Válvula manual
5 Válvula de redução de pressão
6 Azoto
Não utilize anti-oxidantes ao soldar as uniões dos tubos.
Os resíduos podem obstruir os tubos e avariar o equipamento.
Não utilize fundente ao soldar tubagem de refrigerante de cobre
com cobre. Utilize uma liga de enchimento de solda a cobre
fosforoso (BCuP) que não necessite de fundente.
O fundente tem uma influência bastante negativa em sistemas
de tubagem de refrigerante. Por exemplo, se for utilizado um
fundente baseado em cloro, irá resultar na corrosão dos tubos
ou, em particular, se o fluxo contiver flúor, irá deteriorar o óleo
refrigerante.
Método de protecção
Trilhe o tubo
Trilhe ou isole o tubo
com fita
1 Tape as áreas assinaladas
com " ".
(Quando a tubagem
é encaminhada a partir
do painel frontal.)
de refrigeração e impede
3 4 5
6
REYAQ10~16P7Y1B
Unidade de exterior do sistema VRVIII
4PW62582-1A – 08.2011
