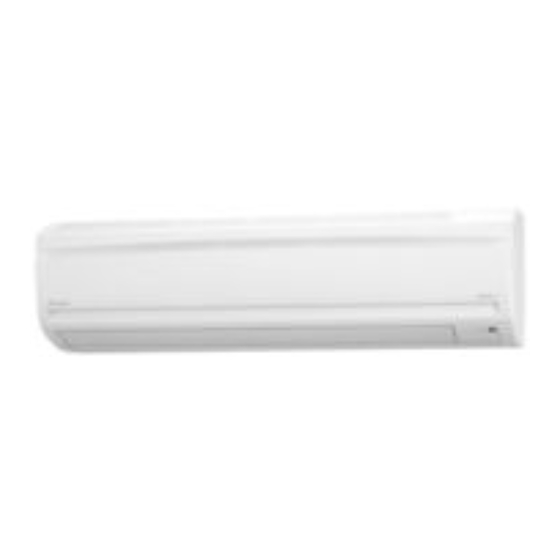

- Seite 1 DAIKIN ROOM AIR CONDITIONER OPERATION MANUAL MODELS FTXN50KV1B FTXN60KV1B...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Teile ........4 Betriebsvorbereitung ........7 BETRIEB Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE ....9 Einstellen der Luftstromrichtung ....11 HOCHLEISTUNG-Betrieb ......13 AUS-TIMER-Betrieb ........14 EIN-TIMER-Betrieb ........ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Dieses Handbuch muss an einem Ort aufbewahrt werden, an dem es vom Betreiber leicht aufzufi nden ist. • Lesen Sie die Warnhinweise in dieser Anleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. - Seite 4 • Lufteinlass- und Auslassöffnungen dürfen nicht versperrt werden. Der abgeschwächte Luftstrom kann die Leistung des Geräts beeinträchtigen oder Störungen zur Folge haben. • Setzen Sie sich nicht auf das Außengerät, und stellen Sie auch keine Gegenstände darauf. Es könnte sonst zu Verletzungen kommen, wenn Sie selbst oder die Gegenstände herunterfallen. •...
-
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile Innengerät... -
Seite 6: Außengerät
Außengerät • Das Aussehen des Außengeräts kann bei einigen Modellen abweichen. Innengerät Luftfi lter Innengerät-EIN/AUS-Schalter: • Drücken Sie diesen Schalter einmal, um Fotokatalytischer Titan-Apatit- den Betrieb zu starten. Luftreinigungsfi lter: Drücken Sie sie erneut, um den Betrieb zu • Diese Filter sind auf der Innenseite der stoppen. -
Seite 7: Fernbedienung
Bezeichnung der Teile Fernbedienung <ARC470A5> Signalsender: MODUS-Wahltaste: • Dieser sendet Signale zum Innengerät. • Damit wählen Sie den Betriebsmodus. (AUTOMATIK/ENTFEUCHTEN/KÜHLEN/ Anzeige (LCD): HEIZEN/GEBLÄSE) (Seite 9) • Hier werden die aktuellen Einstellungen angezeigt. GEBLÄSE-Einstelltaste: (Diese Abbildung zeigt jeden Abschnitt zu • Damit wählen Sie die Einstellung der Erläuterungszwecken mit Anzeigen im Luftstromstärke. -
Seite 8: Betriebsvorbereitung
Betriebsvorbereitung Zum Einsetzen der Batterien Nehmen Sie die Rückseitenabdeckung ab, indem Sie sie verschieben und dann leicht anheben. Legen Sie zwei Trockenbatterien des Typs AAA-LR03 (Alkali) ein. Die Pole korrekt ausrichten! Setzen Sie die Rückseitenabdeckung zurück an ihre Ausgangsposition. Zum Bedienen der Fernbedienung •... - Seite 9 Betriebsvorbereitung Schalten Sie den Leistungsschalter ein • Nach dem Einschalten öffnet sich die Klappe des Innengeräts und schließt sich dann einmal, um die Bezugsposition einzustellen. HINWEIS Tipps zum Energiesparen • Achten Sie darauf, den Raum nicht zu sehr zu Empfohlene Temperatureinstellung kühlen (heizen).
-
Seite 10: Betrieb Automatik · Entfeuchten · Kühlen · Heizen · Gebläse
Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE Die Klimaanlage arbeitet im Betriebsmodus Ihrer Wahl. Ab dem nächsten Mal arbeitet die Klimaanlage im selben Betriebsmodus. Zum Starten des Betriebs Drücken Sie , und wählen Sie den Betriebsmodus. • Mit jedem Drücken der Taste wird die Moduseinstellung der Reihe nach weitergeschaltet. -
Seite 11: Zum Ändern Der Einstellung Der Luftstromstärke
Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE Zum Ändern der Einstellung der Luftstromstärke Drücken Sie AUTOMATIK- oder KÜHLEN- oder HEIZEN- ENTFEUCHTEN-Betrieb oder GEBLÄSE-Betrieb 5 Stufen der Luftstromstärkeneinstellung Die Einstellung der Luftstromstärke ist nicht von “ ” bis “ ”... -
Seite 12: Einstellen Der Luftstromrichtung
Einstellen der Luftstromrichtung Sie können die Luftstromrichtung einstellen, um einen erhöhten Komfort zu erhalten. Zum Starten der Schwenkautomatik Obere und untere Luftstromrichtung Drücken Sie “ • ” wird auf dem LCD angezeigt. • Die Schwenkbewegung der Klappe (horizontale Flügel) beginnt. Zum Einstellen der Klappe auf die gewünschte Position •... -
Seite 13: Einstellen Der Lamellen (Vertikale Flügel)
Einstellen der Luftstromrichtung Einstellen der Lamellen (vertikale Flügel) Halten Sie den Knopf, und verschieben Sie die Lamellen. (Es befi ndet sich je ein Knopf an den linken und rechten Flügeln.) • Wird das Gerät in einer Ecke des Raums installiert, sollten die Lamellen von der Wand abgewandt sein. -
Seite 14: Hochleistung-Betrieb
HOCHLEISTUNG-Betrieb Der HOCHLEISTUNG-Betrieb sorgt für eine rasche Maximierung der Kühlwirkung (Heizwirkung) in jedem Betriebsmodus. Sie können die maximale Kapazität erhalten. Zum Starten des HOCHLEISTUNG- Betriebs Drücken Sie • Der HOCHLEISTUNG-Betrieb endet nach 20 Minuten. Dann arbeitet das System automatisch wieder mit den vorherigen Einstellungen, die vor dem HOCHLEISTUNG- Betrieb verwendet wurden. -
Seite 15: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Timer-Funktionen sind nützlich, um die Klimaanlage während der Nacht oder am Morgen automatisch ein- oder auszuschalten. AUS-TIMER und EIN-TIMER können auch kombiniert verwendet werden. Zur Benutzung des AUS-TIMER- Betriebs Drücken Sie “ ” wird auf dem LCD angezeigt. Mit jedem Drücken von wird die Zeiteinstellung um 1 Stunde vorgestellt. -
Seite 16: Ein-Timer-Betrieb
EIN-TIMER-Betrieb Zur Benutzung des EIN-TIMER- Betriebs Drücken Sie “ ” wird auf dem LCD angezeigt. Mit jedem Drücken von wird die Zeiteinstellung um 1 Stunde vorgestellt. Die Zeit kann zwischen 1 bis 12 Stunden eingestellt werden. • Die Lampe TIMER leuchtet auf. Zur Aufhebung des EIN-TIMER- Betriebs Drücken Sie... -
Seite 17: Pfl Ege Und Reinigung
Pfl ege und Reinigung Halten Sie vor jeder Reinigung den Betrieb an, und ACHTUNG schalten Sie den Leistungsschalter aus. Geräte Innengerät, Außengerät und Fernbedienung Wischen Sie die Geräte mit einem trockenen, weichen Tuch ab. Frontplatte Tafelnase Frontplatte öffnen. • Halten Sie die Frontplatte an den Tafelnasen auf beiden Seiten, um sie zu öffnen. -
Seite 18: Luftfilter
Filter Ziehen Sie die Luftfi lter heraus. • Frontplatte öffnen. • Drücken Sie die Nase in der Mitte jedes Luftfi lters etwas nach oben, und ziehen Sie sie dann herunter. 2) Herunterziehen 1) Drücken Nehmen Sie den fotokatalytischen Filterrahmen Fotokatalytischer Titan-Apatit- Titan-Apatit-Luftreinigungsfi... -
Seite 19: Fotokatalytischer Titan-Apatit-Luftreinigungsfi Lter
Pfl ege und Reinigung Fotokatalytischer Titan-Apatit-Luftreinigungsfi lter Der fotokatalytische Titan-Apatit-Luftreinigungsfi lter kann erneuert werden, indem er alle 6 Monate mit Wasser gewaschen wird. Wir empfehlen, ihn alle 3 Jahre auszutauschen. [Wartung] 3-2-1 Wenn die Filter stark verschmutzt sind, saugen Sie Staub ab, und legen Sie die Filter etwa 10 bis 15 Minuten lang in warmes oder kaltes Wasser. -
Seite 20: Vor Einer Langen Betriebspause
Kontrolle Prüfen Sie, dass Sockel, Ständer und andere Befestigungen des Außengeräts nicht verrottet oder korrodiert sind. Prüfen Sie, dass die Lufteinlässe und -auslässe von Innen- und Außengerät nicht blockiert sind. Prüfen Sie, dass das Abwasser während des KÜHLEN- oder ENTFEUCHTEN-Betriebs reibungslos aus dem Ablaufschlauch ausfl... -
Seite 21: Fehlersuche
Fehlersuche Die Fehlersuchmaßnahmen werden auf der Basis der Abhilfe in die folgenden zwei Typen eingeteilt. Ergreifen Sie entsprechende Maßnahmen gemäß dem Symptom. Keine Störung • Die folgenden Fälle sind keine Störungen. Sie können die Klimaanlage weiterhin benutzen. Kontrolle • Bitte überprüfen Sie die folgenden Punkte, bevor Sie einen Wartungstechniker rufen. Die Klappe beginnt nicht sofort zu Ein Geräusch ist zu hören. - Seite 22 Das Außengerät gibt Wasser oder Der Betrieb wurde plötzlich angehalten. Dampf ab. (Die Betriebslampe blinkt.) • Sind die Luftfi lter sauber? Im HEIZEN-Betrieb Die Luftfi lter reinigen. • Das Eis am Außengerät schmilzt zu Wasser • Werden die Lufteinlässe oder -auslässe an oder Dampf, wenn sich die Klimaanlage im Innen- und Außengerät durch etwas blockiert? Entfrostungsbetrieb befi...
- Seite 23 Fehlersuche Die Kühlwirkung (Heizwirkung) ist Der Lüfter des Außengeräts rotiert, schwach. während die Klimaanlage außer Betrieb ist. • Sind die Luftfi lter sauber? • Werden die Lufteinlässe oder -auslässe an Nach dem Anhalten des Betriebs Innen- und Außengerät durch etwas blockiert? •...
-
Seite 24: Vorschriften Zur Entsorgung
Rufen Sie umgehend die Kundendienststelle an. WARNUNG Falls eine Störung (wie z. B. Brandgeruch) auftritt, halten Sie sofort den Betrieb an, und schalten Sie den Leistungsschalter aus. Fortgesetzter Betrieb unter anormalen Bedingungen kann zu Störungen, elektrischen Schlägen oder Brand führen. Wenden Sie sich an den Fachhändler, bei dem Sie die Klimaanlage gekauft haben. - Seite 25 Fehlersuche Fehlerdiagnose. Fehlerdiagnose mit der Fernbedienung Die Fernbedienung kann einen entsprechenden Fehlercode vom Innengerät empfangen. Wenn für 5 Sekunden gedrückt gehalten wird, blinkt die Anzeige “ ” im Temperaturanzeigefeld. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton erzeugt wird. • Die Code-Anzeige ändert sich wie unten gezeigt, und meldet diese Änderung mit einem langen Piepton.
