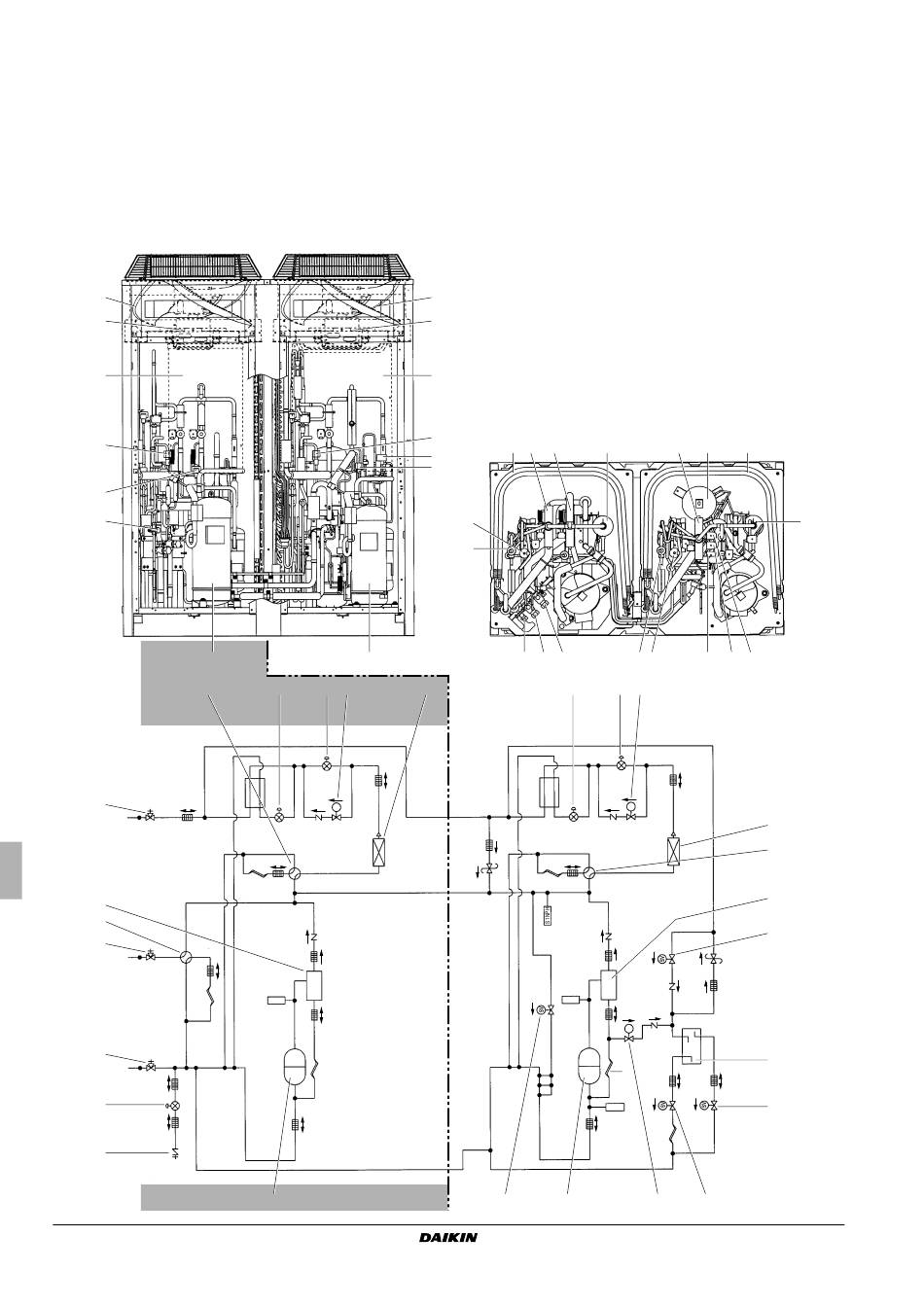

5.2. Componentes principales de la unidad

1 Compresor (Inverter (INV))
2 Compresor (Estándar (STD para REYAQ10+12),
Inverter para REYAQ14+16)
3 Intercambiador de calor
4 Ventilador
5 Motor del ventilador (M1F, M2F)
6 Regulador de refrigerante
7 Separador de aceite
4
5
20
13
10
21
2 2
11 11
22
7
12
24
23
10
21
Manual de instalación
5
4
5
19
13
18
14
1
9 9 8 8 13 13 3 3
SV
S2PH HPS
STD
2 2
8 Válvula de expansión electrónica (principal) (Y1E, Y3E)
9 Válvula de expansión electrónica (refrigeración secundaria)
(Y2E, Y5E)
10 Válvula de expansión electrónica (carga) (Y4E)
11 Válvula de 4 vías (intercambiador de calor) (Y2S, Y9S)
12 Válvula de 4 vías (tubería) (Y8S)
13 Válvula de solenoide (derivación de válvula de expansión) (Y5S)
14 Válvula de solenoide (gas caliente) (Y4S)
15 Válvula de solenoide (Y3S)
16 Válvula de solenoide (Y1S)
17 Válvula de solenoide (Y7S)
18 Válvula de solenoide (Y6S)
19 Caja de componentes eléctricos (1)
20 Caja de componentes eléctricos (2)
21 Puerto de servicio (carga de refrigerante)
22 Válvula de cierre (tubería de líquido)
23 Válvula de cierre (tubería de succión)
24 Válvula de cierre (tubería de gas HP/LP)
3 11 12 7
8
9
22 23 24 9
9 8 13
SV
S1PH
HPS
SV
INV
S2NPL SENPL
14 1
11 6 3
7
8 17 16 15
3
11
7
15
6
16
18 17
REYAQ10~16P7Y1B
Unidad exterior del sistema VRVIII
