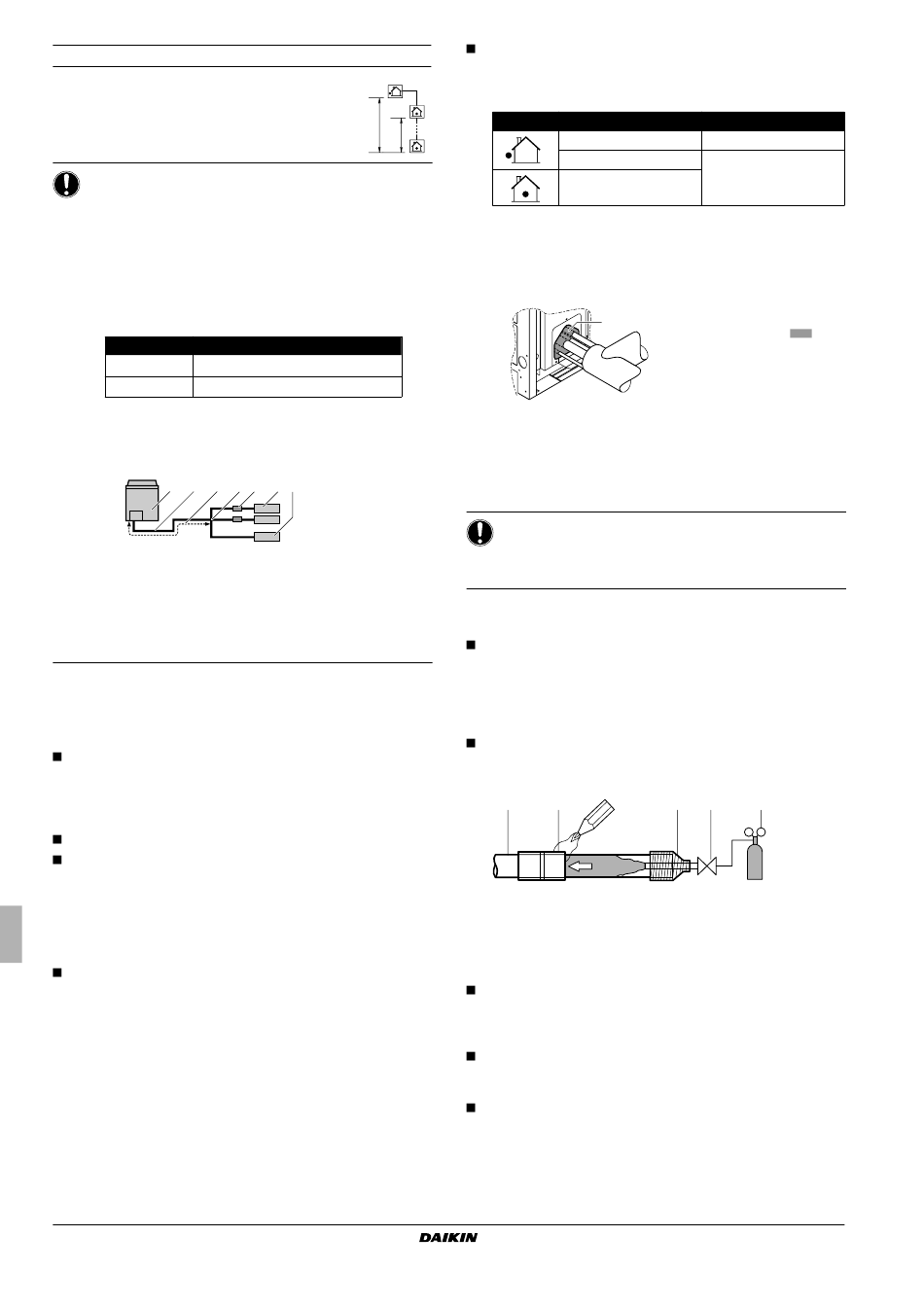

Differenza di altezza massima ammessa

Differenza di altezza tra l'unità interna e l'unità esterna
H1≤40 m
La differenza in altezza tra l'unità interna più bassa
e quella più alta H2≤15 m
AVVISO
Se la lunghezza del tubo equivalente tra unità esterne
e unità interne è di 90 m o più, si deve aumentare la
dimensione del tubo del liquido principale. Non aumentare
mai le dimensioni dei tubi del gas aspirato e dei tubi del
gas HP/LP.
A seconda della lunghezza delle tubazioni, la capacità può
scendere, ma anche in questo caso è possibile aumentare
le dimensioni del tubo del liquido principale.
CV
10
12~16
Assicurarsi di eseguire l'installazione delle tubazioni entro
la lunghezza massima ammessa dei tubi, la differenza
massima ammessa di altezza e la lunghezza massima
ammessa dopo la diramazione, come indicato sopra.
1 2 3
1 Unità esterna
2 Tubazioni principali
3 Aumentare solo le dimensioni dei tubi del
liquido
4 Primo kit di diramazione del refrigerante
5 Scatola selettore della diramazione
6 Unità interna
7 Unità interna HXHD125
10. P
RECAUZIONI RELATIVE ALLE TUBAZIONI
DEL REFRIGERANTE
Evitare che nel ciclo di refrigerazione possa restare mescolato
qualsiasi altro componente (quale aria, ecc.) a parte il
refrigerante designato. Se durante l'intervento sull'unità si
dovesse verificare una perdita di gas refrigerante, ventilare
subito scrupolosamente l'ambiente.
Usare l'R410A solo se si aggiunge refrigerante
Attrezzatura necessaria per l'installazione:
Assicurarsi di utilizzare esclusivamente gli attrezzi per
l'installazione (tubo flessibile di carica del collettore con
manometro, ecc.) idonei all'utilizzo su impianti con R410A
e quindi atti a sopportare la pressione presente e a prevenire
che materiali estranei (per es. olio minerale e umidità) si
mescolino nel sistema.
Pompa del vuoto:
Usare una pompa del vuoto a 2 stadi con valvola di ritegno.
Accertarsi che, quando viene disattivata la pompa del vuoto,
l'olio circolante non possa venire risucchiato verso il lato interno
del circuito.
Usare una pompa a vuoto che sia in grado di abbassare la
pressione fino a –100,7 kPa eff. (5 Torr o –755 mm Hg).
Manuale d'installazione
13
H1
H2
Liquido Ø (mm)
→
9,5 12,7
→
12,7 15,9
4 5 6 7
Protezione dalla contaminazione quando si installano i tubi
- Adottare le necessarie misure per evitare che nel sistema
possano mescolarsi materiali estranei quali umidità
e sostanze contaminanti.
Periodo d'installazione
Più di un mese
Meno di un mese
Indipendentemente
dal periodo
- Bloccare tutti gli spazi vuoti dei fori di passaggio delle
tubazioni e del cablaggio utilizzando materiale sigillante (da
reperire in loco). (La capacità dell'unità tenderà a diminuire
e nella macchina potrebbero entrare dei piccoli animali.)
Esempio: fuoriuscita di tubazioni dalla facciata frontale
1
- Usare solo tubi puliti
- Tenere l'estremità dei tubi rivolta verso il basso durante ogni
operazione di eliminazione delle sbavature.
- Coprire l'estremità del tubo prima di farlo passare all'interno
del foro praticato nella parete, in modo da evitare l'ingresso
di polvere e sporcizia.
AVVISO
Dopo che sono state collegate tutte le tubazioni,
assicurarsi che non vi siano perdite di gas. Usare l'azoto
per verificare l'eventuale presenza di perdite di gas.

10.1. Precauzioni da osservare per la brasatura

Assicurarsi di soffiare azoto durante la brasatura.
La soffiatura con azoto impedisce la formazione di una pellicola
ossidata spessa sulla parte interna della tubazione. La pellicola
spessa ha un effetto negativo sulle valvole e sui compressori nel
sistema di refrigerazione e ne impedisce il corretto funziona-
mento.
La pressione dell'azoto deve essere impostata a 0,02 MPa
(ovvero, una pressione sufficiente per essere avvertita sulla
pelle) con una valvola di riduzione della pressione.
1 2
6
1 Tubazione del refrigerante
2 Parte da brasare
3 Sigillatura
4 Valvola manuale
5 Valvola per la riduzione della pressione
6 Azoto
Non utilizzare antiossidanti durante la brasatura dei giunti dei
tubi.
Eventuali residui potrebbero ostruire i tubi e causare la rottura
dell'apparecchiatura.
Non utilizzare flussanti durante la brasatura della tubazione del
refrigerante rame-rame. Utilizzare una lega di riempimento
rame-fosforo per brasatura (BCuP) che non richiede flussante.
Il flussante ha un effetto estremamente negativo sui sistemi
delle tubazioni del refrigerante. Ad esempio, se si utilizza un
flussante a base di cloro, causerà la corrosione del tubo o, in
particolare, se il flussante contiene fluoro, causerà il
deterioramento dell'olio refrigerante.
Metodo di protezione
Pizzicare il tubo
Pizzicare o nastrare
il tubo
1 Tappare le aree
contrassegnate con " ".
(Quando le tubazioni
vengono instradate dal
coperchio anteriore).
3 4 5
6
REYAQ10~16P7Y1B
Unità esterna del sistema VRVIII
4PW62582-1A – 08.2011
